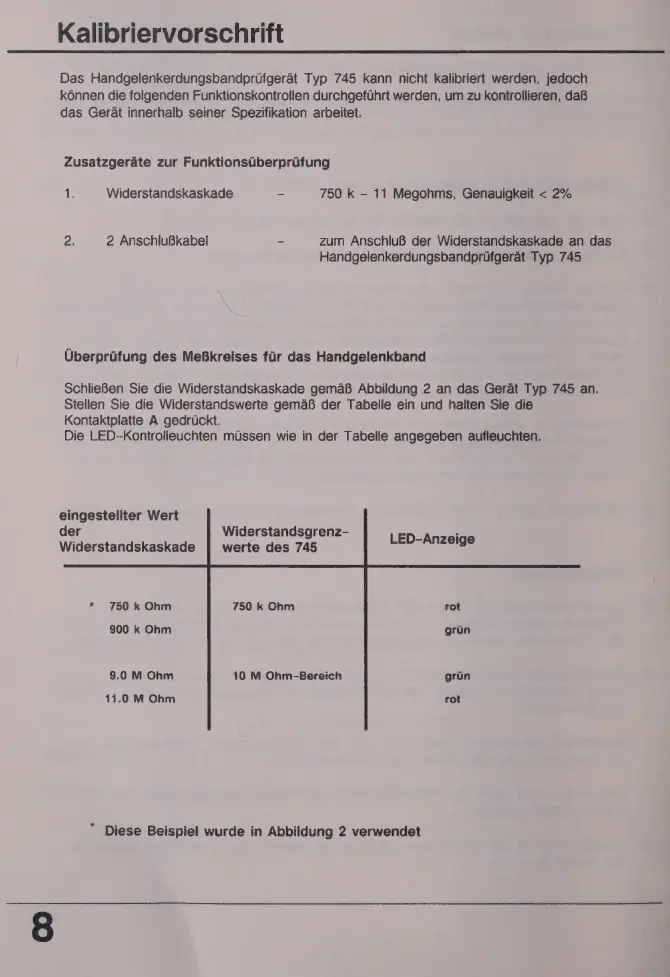

Kalibriervorschrift
Das Handgelenkerdungsbandprùfgeràt Typ 745 kann nicht kalibriert werden, jedoch
kónnen die folgenden Funktionskontrollen durchgefúhrt werden, um zu kontrollieren, daB
das Geràt innerhalb seiner Spezifikation arbeitet.
Zusatzgerate zur Funktionsüberprüfung
1. Widerstandskaskade - 750 k - 11 Megohms, Genauigkeit « 2%
2 2 Anschlußkabel - zum Anschluß der Widerstandskaskade an das
Handgelenkerdungsbandprüfgerät Typ 745
Überprüfung des Meßkreises für das Handgelenkband
Schließen Sie die Widerstandskaskade gemäß Abbildung 2 an das Gerät Typ 745 an.
Stellen Sie die Widerstandswerte gemäß der Tabelle ein und halten Sie die
Kontaktplatte A gedrückt.
Die LED-Kontrolleuchten müssen wie in der Tabelle angegeben aufleuchten.
eingestellter Wert
der
Widerstandsgrenz-
Widerstandskaskade
werte
des
745
LED-Anzeige
* 750 k Ohm 750 k Ohm rot
900 k Ohm grün
9.0 M Ohm 10 M Ohm-Bereich grün
11.0 M Ohm
rot
* Diese Beispiel wurde in Abbildung 2 verwendet
