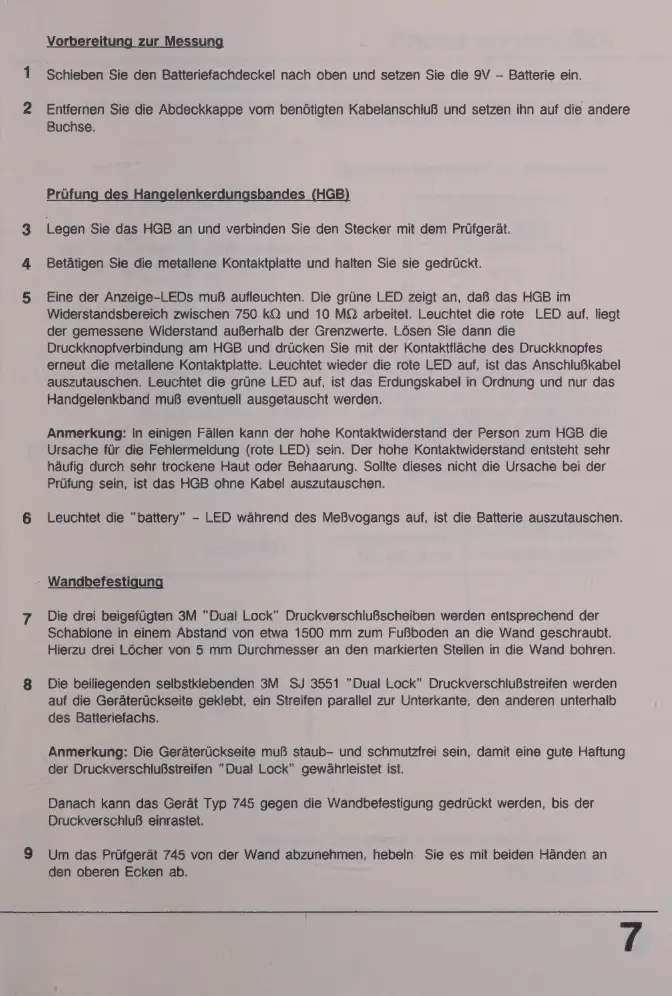

Vorbereitung zur Messung
Schieben Sie den Batteriefachdeckel nach oben und setzen Sie die 9V - Batterie ein.
Entfernen Sie die Abdeckkappe vom benótigten KabelanschluB und setzen ihn auf die andere
Buchse.
Prüfung des Hangelenkerdungsbandes (HGB)
Legen Sie das HGB an und verbinden Sie den Stecker mit dem Prüfgerät.
Betatigen Sie die metallene Kontaktplatte und halten Sie sie gedrückt.
Eine der Anzeige-LEDs muB aufleuchten. Die grüne LED zeigt an, daB das HGB im
Widerstandsbereich zwischen 750 kQ und 10 MQ arbeitet. Leuchtet die rote LED auf, liegt
der gemessene Widerstand auBerhalb der Grenzwerte. Lòsen Sie dann die
Druckknopfverbindung am HGB und drücken Sie mit der Kontaktflache des Druckknopfes
erneut die metallene Kontaktplatte. Leuchtet wieder die rote LED auf, ist das AnschluBkabel
auszutauschen. Leuchtet die grine LED auf, ist das Erdungskabel in Ordnung und nur das
Handgelenkband muB eventuell ausgetauscht werden.
Anmerkung: In einigen Fallen kann der hohe Kontaktwiderstand der Person zum HGB die
Ursache für die Fehlermeldung (rote LED) sein. Der hohe Kontaktwiderstand entsteht sehr
haufig durch sehr trockene Haut oder Behaarung. Sollte dieses nicht die Ursache bei der
Prufung sein, ist das HGB ohne Kabel auszutauschen.
Leuchtet die ”battery” - LED während des MeBvogangs auf, ist die Batterie auszutauschen.
Wandbefestigung
Die drei beigefügten 3M "Dual Lock” DruckverschiuBscheiben werden entsprechend der
Schablone in einem Abstand von etwa 1500 mm zum FuBboden an die Wand geschraubt.
Hierzu drei Lòcher von 5 mm Durchmesser an den markierten Stellen in die Wand bohren.
Die beiliegenden selbstklebenden 3M SJ 3551 "Dual Lock” DruckverschluBstreifen werden
auf die Geräterückseite geklebt, ein Streifen parallel zur Unterkante, den anderen unterhalb
des Batteriefachs.
Anmerkung: Die Geráterúckseite muB staub- und schmutzfrei sein, damit eine gute Haftung
der Druckverschlußstreifen "Dual Lock” gewährleistet ist.
Danach kann das Gerat Typ 745 gegen die Wandbefestigung gedrückt werden, bis der
DruckverschluB einrastet.
Um das Prùfgeràt 745 von der Wand abzunehmen, hebeln Sie es mit beiden Handen an
den oberen Ecken ab.
