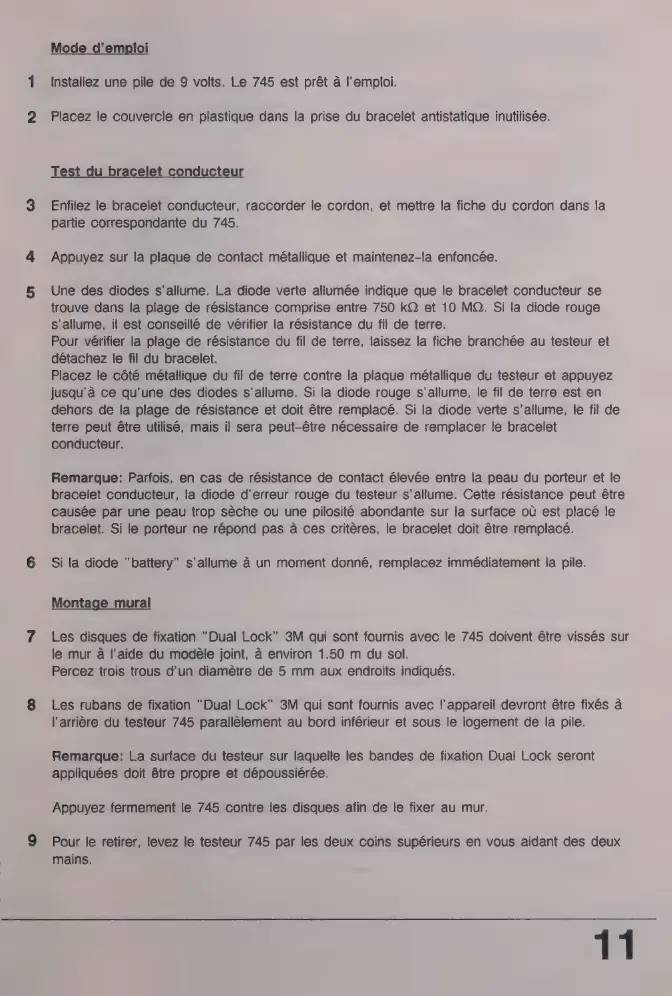

Mode d'emploi
Installez une pile de 9 volts. Le 745 est prêt à l'emploi.
Placez le couvercle en plastique dans la prise du bracelet antistatique inutilisée.
Test du bracelet conducteur
Enfilez le bracelet conducteur, raccorder le cordon, et mettre la fiche du cordon dans la
partie correspondante du 745.
Appuyez sur la plaque de contact métallique et maintenez-la enfoncée.
Une des diodes s'allume. La diode verte allumée indique que le bracelet conducteur se
trouve dans la plage de résistance comprise entre 750 kQ et 10 MQ. Si la diode rouge
s'allume, il est conseillé de vérifier la résistance du fil de terre.
Pour vérifier la plage de résistance du fil de terre, laissez la fiche branchée au testeur et
détachez le fil du bracelet.
Placez le còté métallique du fil de terre contre la plaque métallique du testeur et appuyez
jusqu'à ce qu'une des diodes s'allume. Si la diode rouge s'allume, le fil de terre est en
dehors de la plage de résistance et doit ètre remplacé. Si la diode verte s'allume, le fil de
terre peut être utilisé, mais il sera peut-être nécessaire de remplacer le bracelet
conducteur.
Remarque: Parfois, en cas de résistance de contact élevée entre la peau du porteur et le
bracelet conducteur, la diode d’erreur rouge du testeur s'allume. Cette résistance peut ètre
causée par une peau trop sèche ou une pilosité abondante sur la surface où est placé le
bracelet. Si le porteur ne répond pas à ces critères, le bracelet doit être remplacé.
Si la diode "battery" s'allume à un moment donné, remplacez immédiatement la pile.
Montage mural
Les disques de fixation "Dual Lock” 3M qui sont fournis avec le 745 doivent être vissés sur
le mur a l’aide du modèle joint, à environ 1.50 m du sol.
Percez trois trous d'un diamétre de 5 mm aux endroits indiqués.
Les rubans de fixation "Dual Lock” 3M qui sont fournis avec l'appareil devront étre fixés a
l'arrière du testeur 745 parallélement au bord inférieur et sous le logement de la pile.
Remarque: La surface du testeur sur laquelle les bandes de fixation Dual Lock seront
appliquées doit étre propre et dépoussiérée.
Appuyez fermement le 745 contre les disques afin de le fixer au mur.
Pour le retirer, levez le testeur 745 par les deux coins supérieurs en vous aidant des deux
mains.
