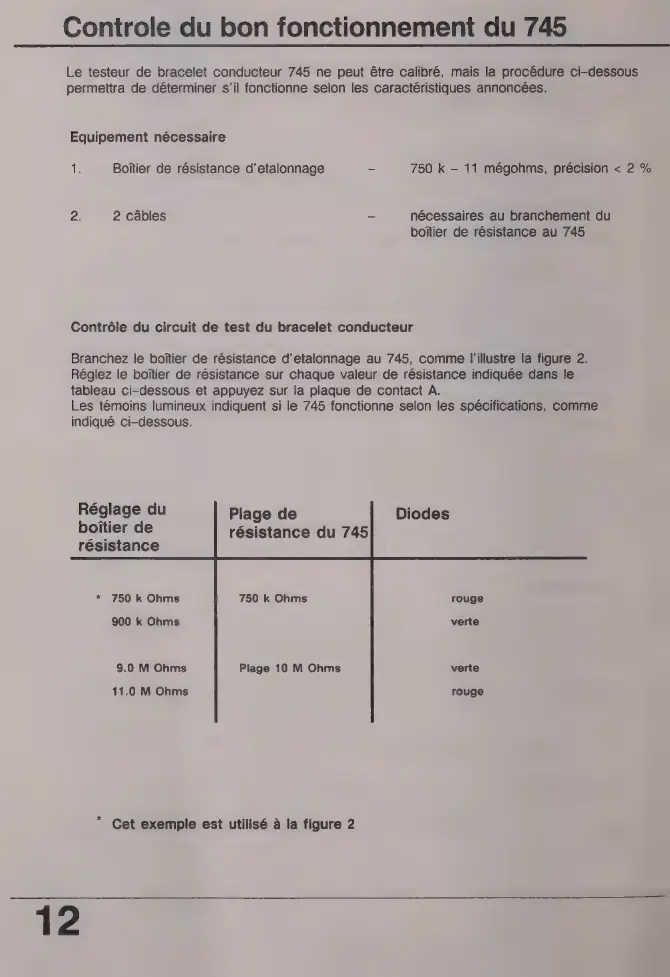

Controle du bon fonctionnement du 745
Le testeur de bracelet conducteur 745 ne peut étre calibré, mais la procédure ci-dessous
permettra de déterminer s'il fonctionne selon les caractéristiques annoncées.
Equipement nécessaire
ih Boitier de résistance d’etalonnage - 750 k - 11 mégohms, précision < 2 %
Ed 2 cábles - nécessaires au branchement du
boitier de résistance au 745
Contròle du circuit de test du bracelet conducteur
Branchez le boîtier de résistance d'etalonnage au 745, comme l'illustre la figure 2.
Réglez le boîtier de résistance sur chaque valeur de résistance indiquée dans le
tableau ci-dessous et appuyez sur la plaque de contact A.
Les témoins lumineux indiquent si le 745 fonctionne selon les spécifications, comme
indiqué ci-dessous.
Réglage du
boîtier de
résistance
Plage de
résistance du 745
Diodes
* 750 k Ohms 750 k Ohms
900 k Ohms verte
9.0 M Ohms Plage 10 M Ohms verte
11.0 M Ohms rouge
" Cet exemple est utilisé à la figure 2
