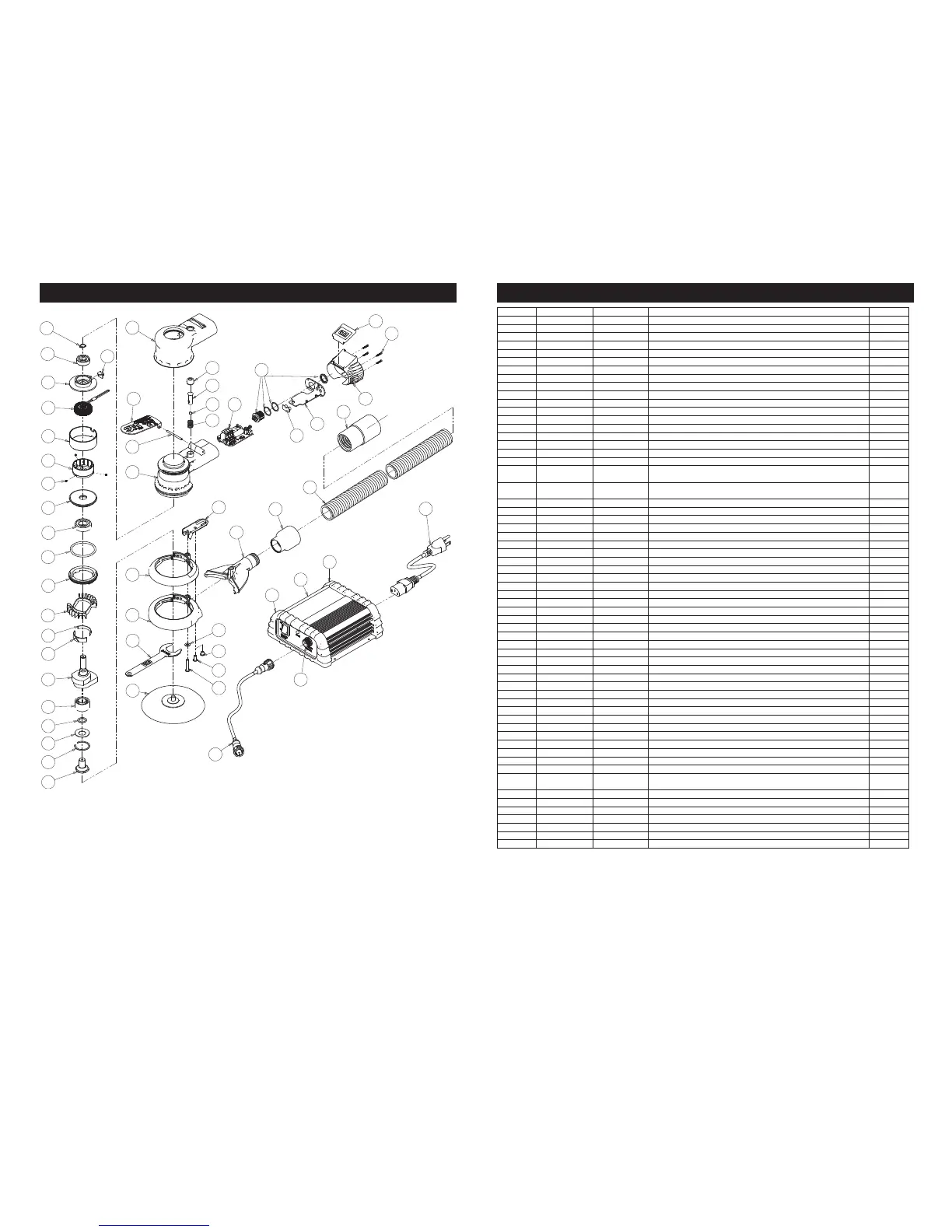

3M ELECTRIC RANDOM ORBITAL SANDER - Liste des Pièces

13 14
Liste des pièces Liste des pièces
Article CUP/NP 3M NP 3M Description QTÉ
1 28113 A0040 Bague de retenue externe 1
2 28107 A0021 Roulement à 2 blindages (6000ZZ) 10 x 26 x 8 mm 1
3 55135 55135 Plaque de fond arrière 1
4 55116 55116 Anneau stator 1
5 55136 55136 Anneau fi xe 1
6 55125 55125 Rotor 1
7 55161 55161 Vis de réglage (M3 x 3L) 3
8 55143 55143 Plaque de fond avant 1
9 55133 55133 Roulement à 2 blindages (6002ZZ) 15 x 32 x 9 mm 1
10 55132 55132 Joint torique de 44,4 x 3,1 mm 1
11 55130 55130 Bague de retenue (M56) 1
12 55137 55137 Ventilateur 1
13 55117 55117 Petit espaceur – Ventilateur 1
14 55118 55118 Grand espaceur – Ventilateur 1
15 55141 55141 Compensateur d'arbre orbital de 5 x 3/32 po 1
15 55142 55142 Compensateur d'arbre orbital de 5 x 3/16 po 1
15 55153 55153 Compensateur d'arbre orbital de 6 x 3/32 po 1
15 55154 55154 Compensateur d'arbre orbital de 6 x 3/16 po 1
16 30320 30320 Joint de roulement à contact angulaire à double rangée – 1 joint de
12 x 28 x 16 mm
1
17 28103 A0016 Espaceur : 12,1 mm (diam. interne) x 18,0 mm (diam. externe) x 0,2 mm
(épaisseur)
1
18 28104 A0017 Rondelle Belleville 1
19 28105 A0018 Bague de retenue 1
20 28174 B0018 Mandrin 1
21 55146 55146 Poignée de 5 ou 6 po 1
22 55128 55128 Levier pour orbite de 2,5 mm (3/32 po), 10 000 tr/min 1
22 55129 55129 Levier pour orbite de 5 mm (3/16 po), 10 000 tr/min 1
23 28109 A0031 Tige à ressort de levier 1
24 55145 55145 Boîtier usiné de 5 ou 6 po 1
25 55150 55150 Épaulement sans aspiration de 5 ou 6 po 1
26 55147 55147 Épaulement à aspiration centrale, 5 po 1
26 55155 55155 Épaulement à aspiration centrale, 6 po 1
27 28108 A0022 Clé à tampon de 24 mm 1
28 S.O. S.O. 1 tampon fourni avec chaque outil 1
29 55134 55134 Protecteur antipoussière 1
30 55119 55119 LE SYSTÈME DE TIGE DE VALVE INCLUT: 1
31 S.O. S.O. Aimant 1
32 55120 55120 Ressort : 10,3 mm (diam. ext.) x 25 mm (L) x 0,85 mm (Ø) 1
33 55138 55138 Plaque de montage de la poignée 1
34 55157 55157 Rondelle ordinaire (M5 x 10) 1
35 55158 55158 Vis d'assemblage à tête hexagonale (M5 x 6L) 1
35 55159 55159 Vis d'assemblage à tête hexagonale (M5 x 10L) 1
36 55160 55160 Vis d'assemblage à tête hexagonale (M5 x 25L) 1
37 55139 55139 LE CONTRÔLEUR DE PANNEAU DE CIRCUIT IMPRIMÉ INCLUT : 1
38 S.O. S.O. Ensemble connecteur 2
39 S.O. S.O. Bouton de régime 1
40 S.O. S.O. Plaque de base 1
41 55151 55151 Repose-poignet 1
42 55127 55127 Plaque de logo – 3M 1
43 55094 55094 Vis d'assemblage à six pans creux (M2 x 12L) 4
44 55148 55148 Raccord de tuyau d'échappement pivotant de 5 po 1
44 55156 55156 Raccord de tuyau d'échappement pivotant de 6 po 1
45 55163 55163 Raccord de tuyau pivotant pour super aspiration, 28 mm (1 po) 1
46 28301 28301 Tuyau d'aspiration – 1 po (Ø) x 6 pi. 1
47 20341 20341 Adaptateur de raccord de tuyau – tuyau à fi letage de 28 mm (1 po) de 1 1/2 po
Ø ext.
1
48 28434 28434 Ensemble de câbles à connecteur femelle (12 pi) 1
48 28435 28435 Ensemble de câbles à connecteur femelle (24 pi) 1
49 55149 55149 Cadre – Avant 1
50 28436 28436 Bloc d'alimentation 1
51 55152 55152 Cadre – Arrière 1
52 28478 28478 Cordon d'alimentation 1
53 28775 28775 Support pour le câble du stator 1
38
39
52
22
37
1
2
3
24
23
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
30
32
33
25
26
28
35
36
44
45
46
47
49
51
50
31
40
41
43
42
27
29
35
34
48
4
53
38
