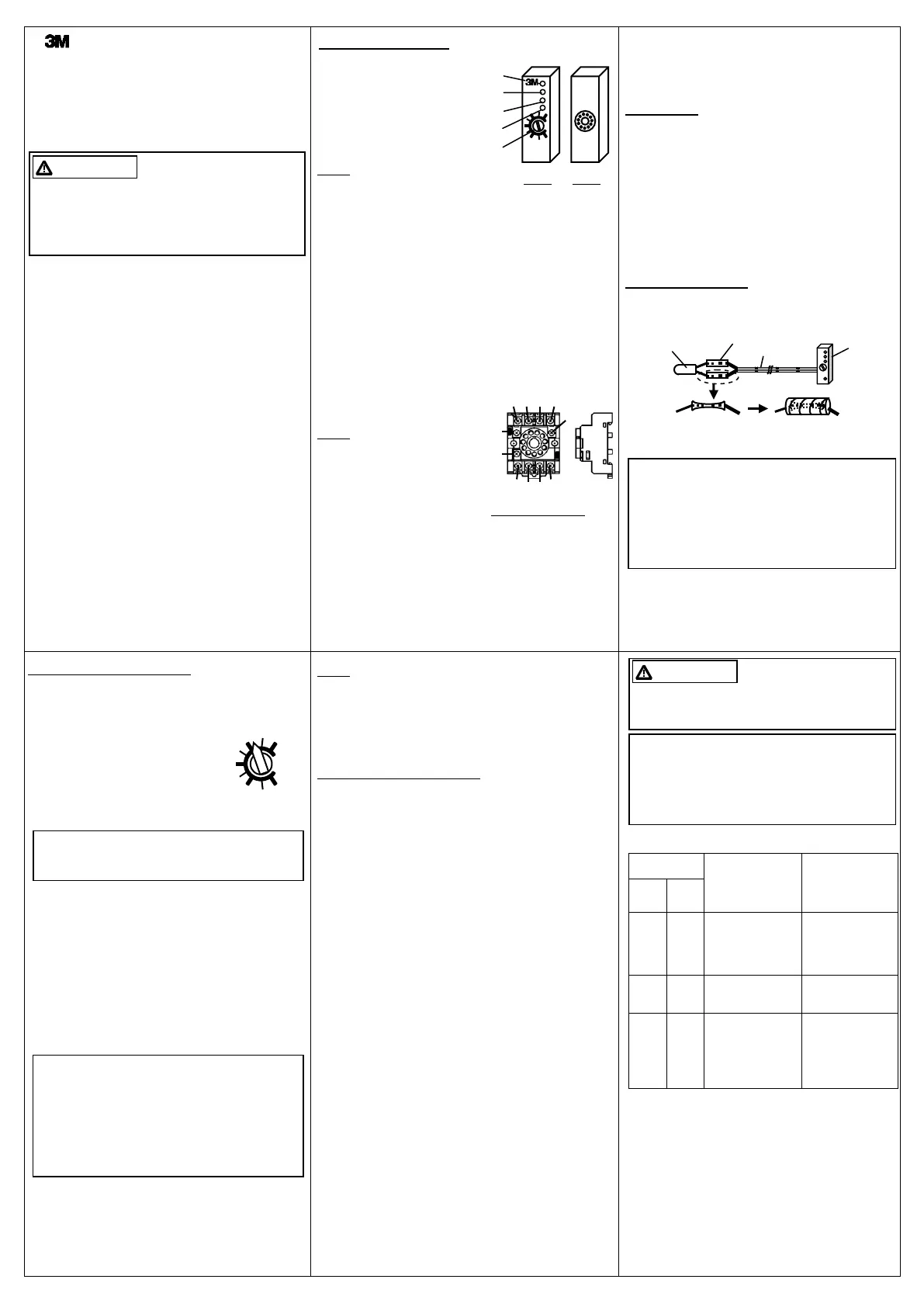

漏水檢測器
型式 : WL-AD-2002-A
使用說明書
為了安全起見，使用本檢測器前，請仔細閱
讀此說明書。
･切勿拆解檢測器，以防止發生觸電及火災。
･配線前需關閉電源，以防止觸摸電源接頭時
觸電。
重要注意事項
･請購買 PF113A 型插座，11 腳。
･本檢側器僅限於室內使用。
･請勿將檢測器安裝於下列地方。
- 檢測器可能遭水滴入
- 高溫潮濕處
- 溫度變化劇烈處
- 經常有振動處
- 經常有發電噪音處
- 任何充滿易燃物或爆炸物的危險地點。
･本檢測器僅可檢測出導電性的液體。
･本檢測器之設計需與 SUMITOMO 3M Ltd
公司生產之檢知帶搭配使用。
・每一具檢測器應搭配使用 B-3P 及 S-1F 型
檢知帶在 100 公尺內。另一方面，使用
S-1FP 型檢知帶應在 50 公尺內。
･每一具檢測器的感應器及延長線總長度最
多不得超過 350 公尺。
檢測器各部位名稱
規格
檢點數 1 點
電源電壓 AC100-110V±10V 或
(50/60Hz) AC200-220V±20V
檢測敏感度 25k 至 560k 歐姆
檢知帶電壓 約 9V
檢知帶短路電流 低於 1mA
輸出信號 C 接點 (無電壓)
接點額定功率 3A/125VAC,3A/30VDC
耗電率 低於 2W
操作溫度範圍 攝氏 -15 至 45 度
最高操作濕度 90% RH (無結露)
尺寸 110×72×34 (mm)
重量 160g
適用插座 PF113A 型插座，11 腳
配件 端子套件
配線
將電源、檢知帶及輸出信號
等配線接至下述之適當插座
端子。
1) 電源 PF113A 型插座
- AC110V: 第 2 及 9 號端子
- AC220V: 第 3 及 9 號端子
2) 檢知帶: 第 4 及 5 號端子
3) 檢知帶短路及漏水警告之輸出信號
- “a” 接點: 第 10 及 11 號端子
- “b” 接點: 第 10 及 1 號端子
4) 檢知帶斷路警示輸出信號
- “a” 接點: 第 6 及 7 號端子
- “b” 接點: 第 6 及 8 號端子
操作測試：
確實將檢測器插入插座後打開電源供應，開
始檢查以下操作。
在 2 與 3 的操作中，在輸出信號連接至外
部警報時，檢查外部警報的作用。
1) 電源指示燈亮起。
2) 檢知帶短路警示燈亮起，表示檢知帶電極
間或端子間發生短路。
3) 檢知帶短路警示燈熄滅而檢知帶斷路警
示燈亮起，表示檢知帶電極或端子斷路。
端子電阻器套件：
用套筒將「端子套件」按壓插牢在檢知帶一
端。
接著，以膠布捲捲套筒來絕緣。
注意事項：
･若未連接「端子套件」，檢知帶斷路警示燈
會亮起。同時，檢知器斷器警示功能不作
用。
･雖然「端子套件」已連接，檢知器斷路警
示燈亮起時，表示檢知帶或跳線已經斷路。
調整敏感度及操作測試
根據檢知帶特性或是安裝地點的狀態，檢測敏
感度可隨之變更。
安裝好檢知帶後，應在檢知帶器上滴水 (漏水
徵兆) 來測試「漏水警報器」作用是
否正常，以確認檢測敏感度設定正確。
若外部警報器連接至輸出信
號，亦需檢查其是否作用正常。
注意事項：
在操作測試後，將檢知帶及地面以乾布等
擦乾。
<檢測敏感度設定之標準>
1) B-3P 或 S-1F 或 PS-1R 型檢知帶安裝在
地面上，可檢測自來水等的高導電率液體。
--- 設定值在 0 到 2 之間
2) S-1F 型檢知帶安裝在地面上，可檢測純水
等的低導電率液體。
--- 設定值在 2 到 7 之間
3) S-1FP 型檢知帶安裝於管線，可檢測自來水
等的高導電率液體。
--- 設定值在 2 到 4 之間
注意事項：
･設定好檢測敏感度後, 以可能會洩漏之液
體, 來檢查檢測器測滴水的操作是否正
常。
･S-1FP 型檢知帶安裝在管線時，檢測敏感
度的設定不可低於 “1.5”，因為這樣的敏感
度過低，無法檢測出漏水。
保養
滴一滴水來檢查「漏水警報」之操作是否正常，
或是檢知帶電極間或端子間會發生短路。
另外亦需檢查檢知帶是否有腐蝕及髒污。特別是
S-1FP 檢知帶因灰塵過多而明顯地非常髒污時，
即應換新。
出現漏水警報時的對策
出現漏水警報時，依據以下步驟，找出原因及因
應對策。
出現漏水警報時：
1) 無論是否由檢知帶檢測出漏水，均需以目視再
做檢查。
- 若檢測出漏水處，即應針對原因採取對策。
- 若未檢測出漏水處，請至第 2 步驟。
2) 檢測敏感度調整值轉至 0，檢查警報器是否已
解除作用。
- 若警報器已解除作用，請至第 3 步驟。
- 若警報器作用正常，請至第 4 步驟。
3) 若調整值設定為上述「檢測敏感度設定標準」
之最小值，將檢查是否出現警報。
- 若出現警報，請至第 4 步驟。
- 警報器不作用時，則檢測敏感度已經設定。
不過，應在感應器上滴水 (漏水徵兆) 檢查漏
水警報是否作用正常。
4) 關閉電源並將檢測器自插座拔除後，以絕緣測
試器 (電壓 DC100 – 250V) 測定檢知帶芯線
間的絕緣電阻 (測定時間 5 秒以內)。另外，亦
由 DC1.5V 的測試器來測定。
配線前需關閉電源，以防止觸摸電源接頭時
觸電。
注意事項：
･測量絕緣電阻前請先將檢測器自插座拔
除，以避免檢測器受損。
･使用電壓低於 DC250V 的絕緣測試器。
<測定結果>
測定結果
(百萬歐姆)
推定原因
對策
絕緣
測試
器
測試
器
0.04
-0.5
1
以上
檢知帶檢測到微
量的水份，如結
露等 (註)
- 使檢知帶變乾
燥
- 擦乾水份
- 等檢知帶自然
風乾
0.03
以下
1
以上
檢測到漏水
查 明 漏 水 原 因
並 採 取 因 應 對
策。
1
以上
-
- 外在噪音過大
引起錯誤警報
- 檢測器發生故
障
- 檢測器損壞
- 其他原因
洽詢 3M
註) 由於建築物蓋好後的幾個禮拜，水泥還沒
有完全乾，即使沒有看到結露水滴，仍
可能存在濕氣。
套筒經過壓接
以膠布捲繞
檢測器
端子套件
套筒
檢知帶
警告
1: 檢知帶斷路警示燈
2: 檢知帶短路警示燈
3: 漏水警示燈
4: 電源指示燈
5: 檢側敏感度調整值
6: 端子 (11 腳)
1
11
10
2
3
4
5
6
7
8
9
警告
－1－
－2－
－3－
－4－
－5－
－6－
正面
背面
1
2
3
4
5
6
檢測敏感度
調整值
HIGH
LOW
0
2
4
6
8
