MONTAJE 10
PARA CONSULTA TÉCNICAS, LLAME AL NÚMERO 1-855-888-3598

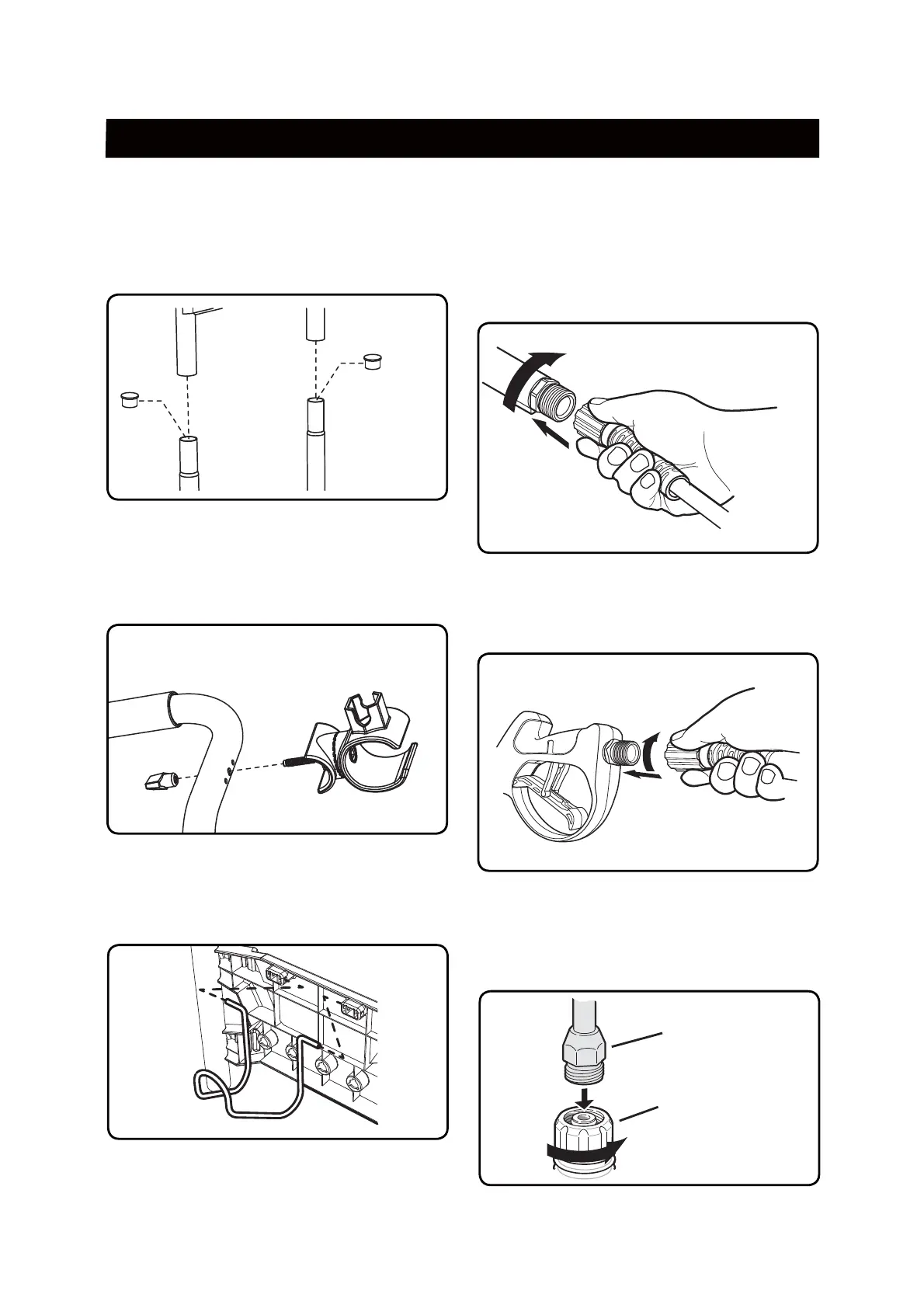

MONTAJE:
1. Saque la tapa del extremo del marco,
coloque la manija en el marco
insertando el clip.
Vea la Figura A.
Vea la Figura A.
2.
Coloque el soporte de la pistola en el
mango, gire el soporte para obtener un
ángulo cómodo y luego apriete la perilla
con la mano.
Vea la Figura B
Vea la Figura B
3.
Inserte el soporte de la manguera en los
orificios en la parte posterior del panel.
Vea la Figura C.
Vea la Figura C
4. Conecte la manguera de presión a la
conexión de salida de la bomba y apriete
la tuerca rmemente con la mano. NO
use ninguna herramienta para apretar.
Vea la Figura D
.
Vea la Figura D
5. Conecte la manguera de presión al
mango de la pistola rociadora y apriete la
tuerca firmemente con la mano.
Vea la Figura E
Vea la Figura E
6. Quite la tapa protectora en la entrada de
Wand. Inserte la varilla en la punta de la
pistola rociadora y apriete la tuerca
firmemente con la mano.
Vea la Figura F.
pared
Punta de pistola
pulverizadora
Vea la Figura F
