A-iPower APW2700A - Assemblage

INSTALLATION 10

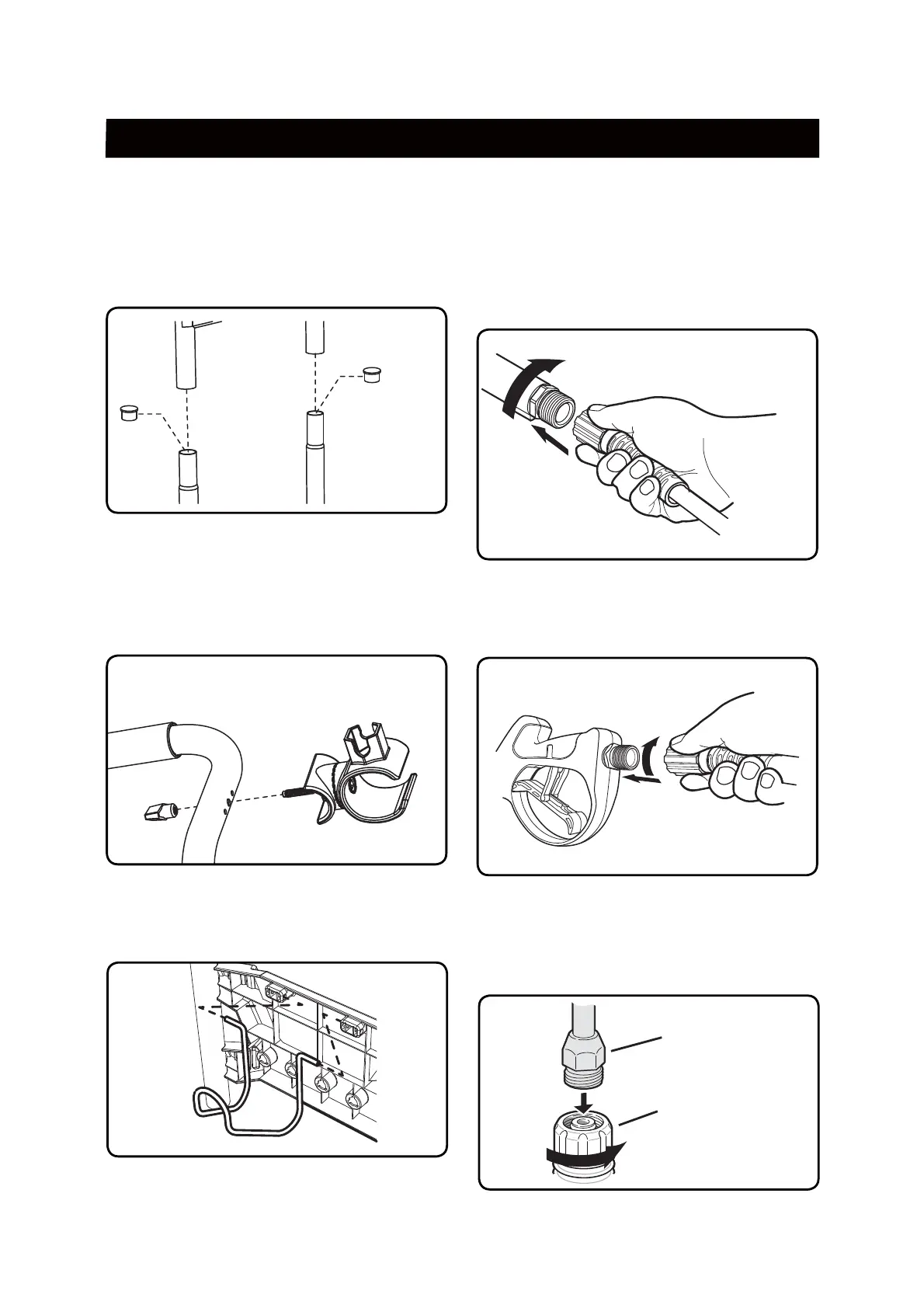

Assemblage:
POUR DES QUESTIONS TECHNIQUES, VEUILLEZ APPELEZ LE 1-855-888-3598
1. Retirez le capuchon d'extrémité dans le
cadre, fixez-le la poignée sur le cadre en
insérant le clip.
Voir Figure A.
Figure A
2. Fixez le support du pistolet à la poignée,
faites pivoter le support pour obtenir un
angle confortable, puis serrez le bouton
à la main.
Voir la figure B
Figure B
3. Insérez le support de tuyau dans les
trous à l'arrière du panneau.
Voir la figure C.
Figure C
4. Connectez le tuyau de pression au
raccord de sortie de la pompe et serrez
fermement l'écrou à la main, N'utilisez
PAS d'outil pour serrer.
Voir la figure D.
Figure D
5. Connectez le tuyau de pression à la
poignée du pistolet pulvérisateur et serrez
fermement l'écrou à la main.
Voir la figure E.
Figure E
6. Retirez le capuchon de protection sur
l'entrée de la baguette. Insérez la lance
dans la buse du pistolet pulvérisateur et
serrez fermement l'écrou à la main.
Baguette
Pointe de pistolet
de pulvérisation
Voir la figure F.
Figure F
