26
27
FRANÇAIS
Série BBM BP/WP | Notice d’emploi
Notice d’emploi
| Série BBM BP/WP
4 | CONNEXIONS
Respectez scrupuleusement les instructions ci-dessous pour installer l’enceinte et en
garantir le bon fonctionnement :
Il est recommandé de s'adresser à un personnel qualié, c'est-à-dire un personnel
disposant de connaissances techniques sufsantes, d'une expérience ou d'instructions
spéciques et capable de réaliser correctement les connexions et d'éviter les dangers
de l'électricité. L’ensemble du système audio doit être réalisé dans le respect des
normes et des lois en vigueur concernant les systèmes électriques.
Pour éviter tout risque d'électrocution, connectez l'enceinte avec le système
d'amplication désactivé.
Avant de faire fonctionner l’enceinte, vériez soigneusement le raccordement correct
pour éviter les courts-circuits accidentels pouvant causer des étincelles électriques.
Lenceinte peut être connectée à des
lignes audio à tension constante de
70 V ou 100 V (haute impédance)
ou à une impédance constante de
8 Ohm (basse impédance).
Effectuez les connexions à l’aide des
deux ls dénudés Blanc (+) Noir (-) à
l’arrière de l’enceinte. (Fig.1)
4.1 | SYSTÈMES À TENSION CONSTANTE (Fig.2)
La tension d'entrée de l'enceinte doit correspondre à la tension sélectionnée sur
l'amplicateur et la somme de la puissance de toutes les enceintes connectées à la
ligne audio ne doit pas dépasser la valeur nominale de l'amplicateur.
Établissez les connexions en tenant compte des indications suivantes :
Utilisez des câbles de section adéquate. Une plus grande distance entre l'amplicateur
et l’enceinte nécessite des câbles de section plus grande. Cela évite les pertes de
signal le long de la ligne.
Pour éviter que les phénomènes inductifs ne provoquent des bourdonnements et
des perturbations compromettant le bon fonctionnement du système, les câbles
de connexion ne doivent pas être placés dans le même chemin ni à
proximité d'appareils produisant des champs magnétiques puissants (par
exemple des transformateurs de puissance), conducteurs d’alimentation
électrique et lignes alimentant les enceintes. De plus, pour minimiser les
effets inductifs dus au couplage avec des champs électriques, utilisez
des câbles à conducteurs torsadés.
Pour assurer une reproduction sonore correcte, connecter les enceintes
« en phase ». C'est-à-dire que les polarités positive et négative de
l'amplicateur doivent correspondre aux polarités positive (70-100V) et
négative (COM) de l'entrée de l’enceinte.
Pour simplier la connexion, il est possible d’utiliser des câbles bipolaires
avec un marquage (par exemple des couleurs différentes) qui distingue
la polarité.
4.2 | SYSTÈMES À IMPÉDANCE CONSTANTE (Fig.3)
L'impédance de charge totale de toutes les enceintes ne doit pas être
inférieure à l'impédance nominale de l'amplificateur et la longueur des
câbles de connexion doit être réduite au minimum.

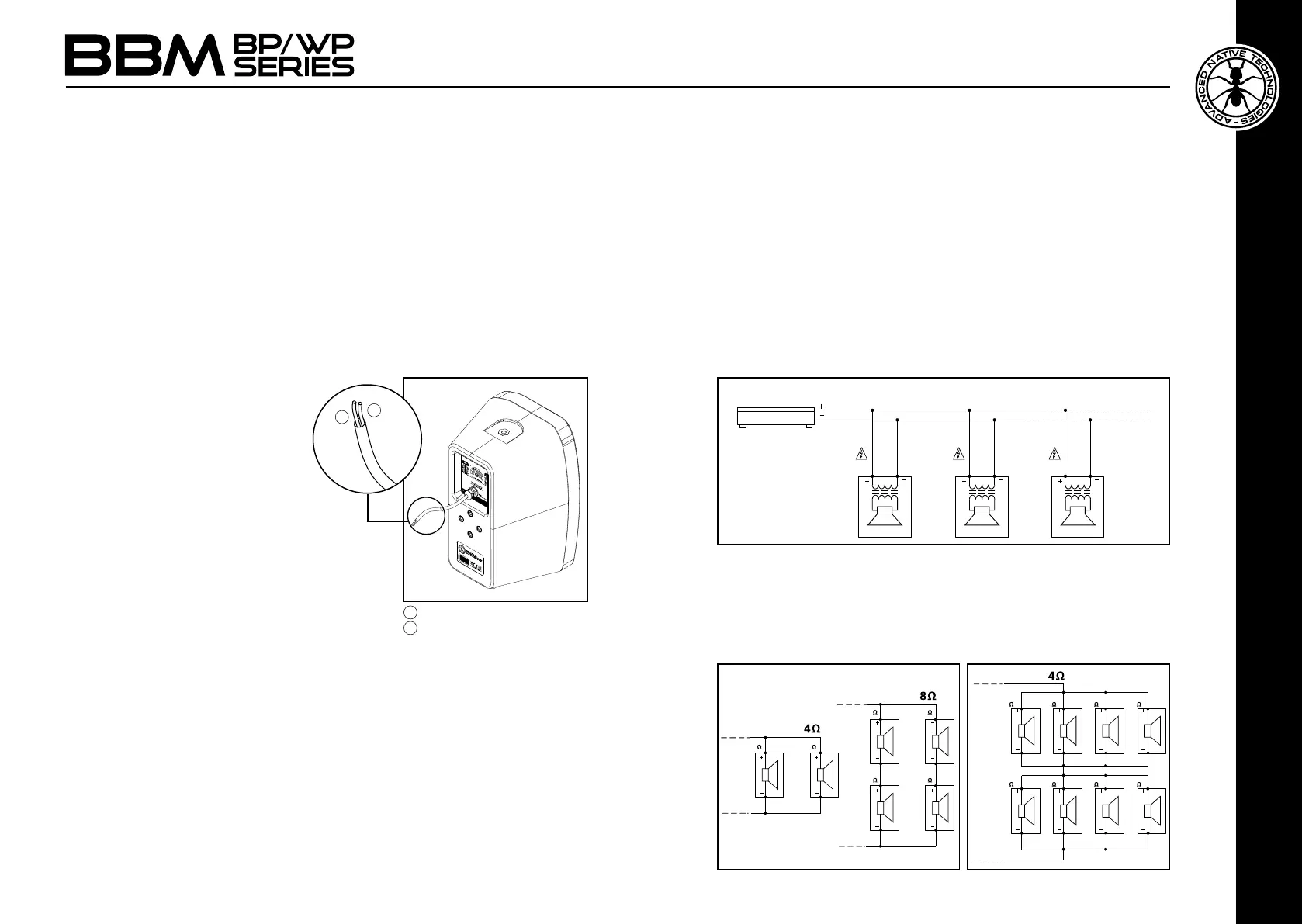

Fig.1
A
COM - Noir (-)
B
70V/100V/8Ω - Blanc (+)
B
A
COM
70V-100V
COM
70V-100V
COM
70V-100V
Amplificateur
BBA 240
Fig.2
COM COM
8
8
COM
COM COM COM COM
COM COM COM
8 8 8 8
8 8 8 8
COM COM
COM COM
8
8
8 8
COM COM
8
8
COM
COM COM COM COM
COM COM COM
8
8 8 8
8 8 8 8
COM COM
COM COM
8
8
8 8
Fig.3 Fig.3
