Русский

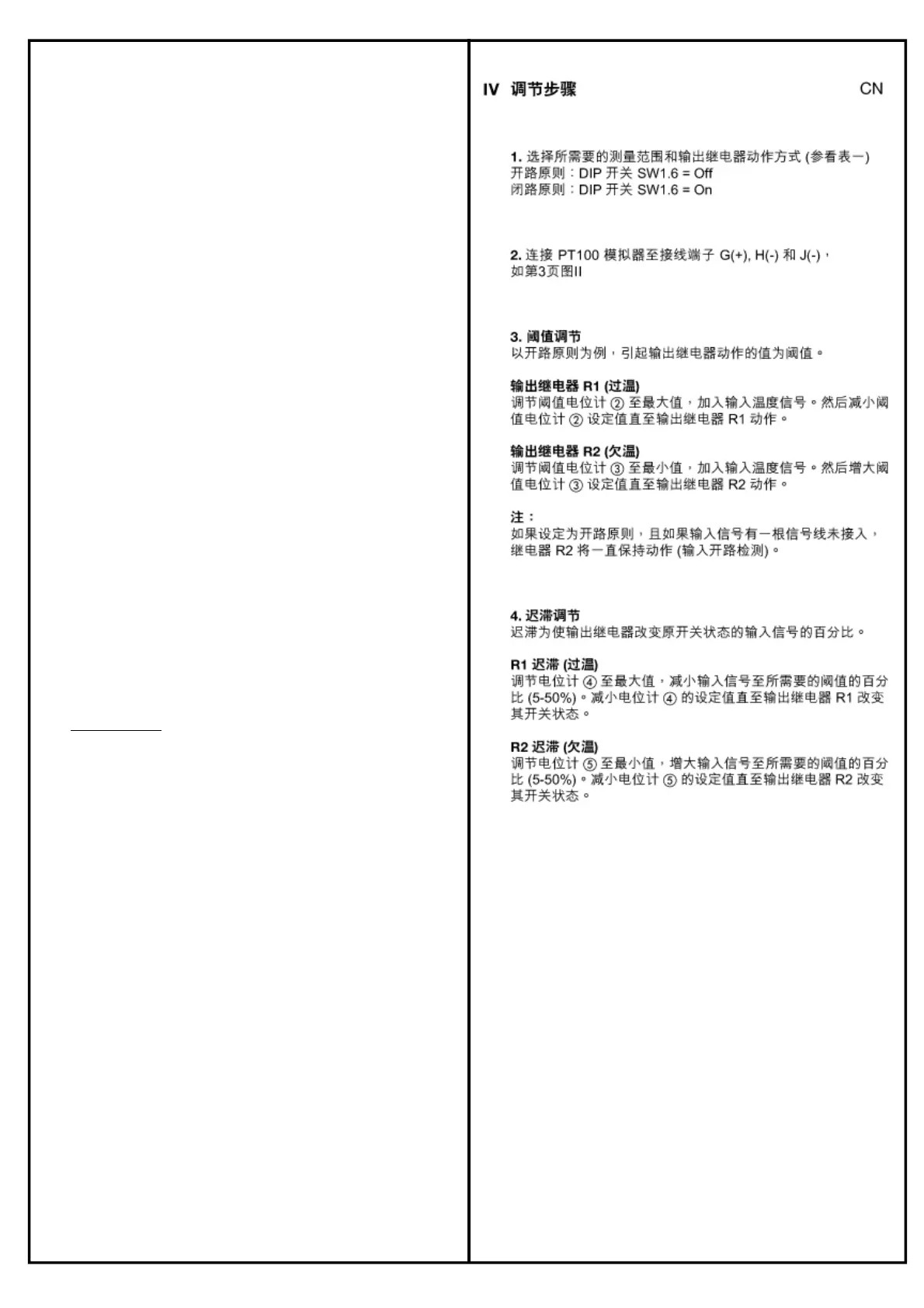

IV Регулировка
1. Выберите требуемый температурный диапазон и
рабочий принцип выходного реле (см. табл.1).
Принцип разомкнутой цепи:
DIPпереключатель SW1.6 = OFF
Принцип замкнутой цепи:
DIPпереключатель SW1.6 = ON
2. Подсоедините имитирующее устройство РТ100 к
клеммам G(+), H(-) и J(), как показано на рис. II на
стр. 3.
3. Регулировка порогового значения:
В случае принципа разомкнутой цепи пороговым
значением является значение, при достижении
которого выходное реле активируется.
Реле R1 (Превышение температуры)
Установите потенциометр на максимальное
значение и подайте требуемый температурный
сигнал. Затем уменьшайте установленное значение
при помощи потенциометра до тех пор, пока
выходное реле R1 не активируется.
Реле R2 (Пониженная температура)
Установите потенциометр на минимальное
значение и подайте требуемый температурный
сигнал. Затем увеличивайте установленное значение
при помощи потенциометра до тех пор, пока
выходное реле R2 не активируется.
Примечание:
Если выбран принцип разомкунтой цепи и, как
миимум, один входной провод не подсоединен, то
реле R2 всегда будет активировано (определение
прерывания линии).
4. Регулировка гистерезиса
Гистерезис процентное значение сигнала, которое
вызывает возврат выходного реле в первоначальное
состояние.
Гистерезис R1 (Превышение температуры)
Установите потенциометр на максимальное
значение. Уменьшите температуру имитирующего
устройства РТ100 до желаемого порогового значения
в процентах (550%). Затем уменьшайте установлен
ное значение при помощи потенциометра до тех
пор, пока не изменится состояние реле R1.
Гистерезис R2 (Пониженная температура)
Установите потенциометр на максимальное
значение. Увеличьте температуру имитирующего
устройства РТ100 до желаемого порогового значения
в процентах (550%). Затем уменьшайте установлен
ное значение при помощи потенциометра до тех
пор, пока не изменится состояние реле R2.
