ABB CC Series User Manual

3
1
2
I
1SVC 110 000 F0031

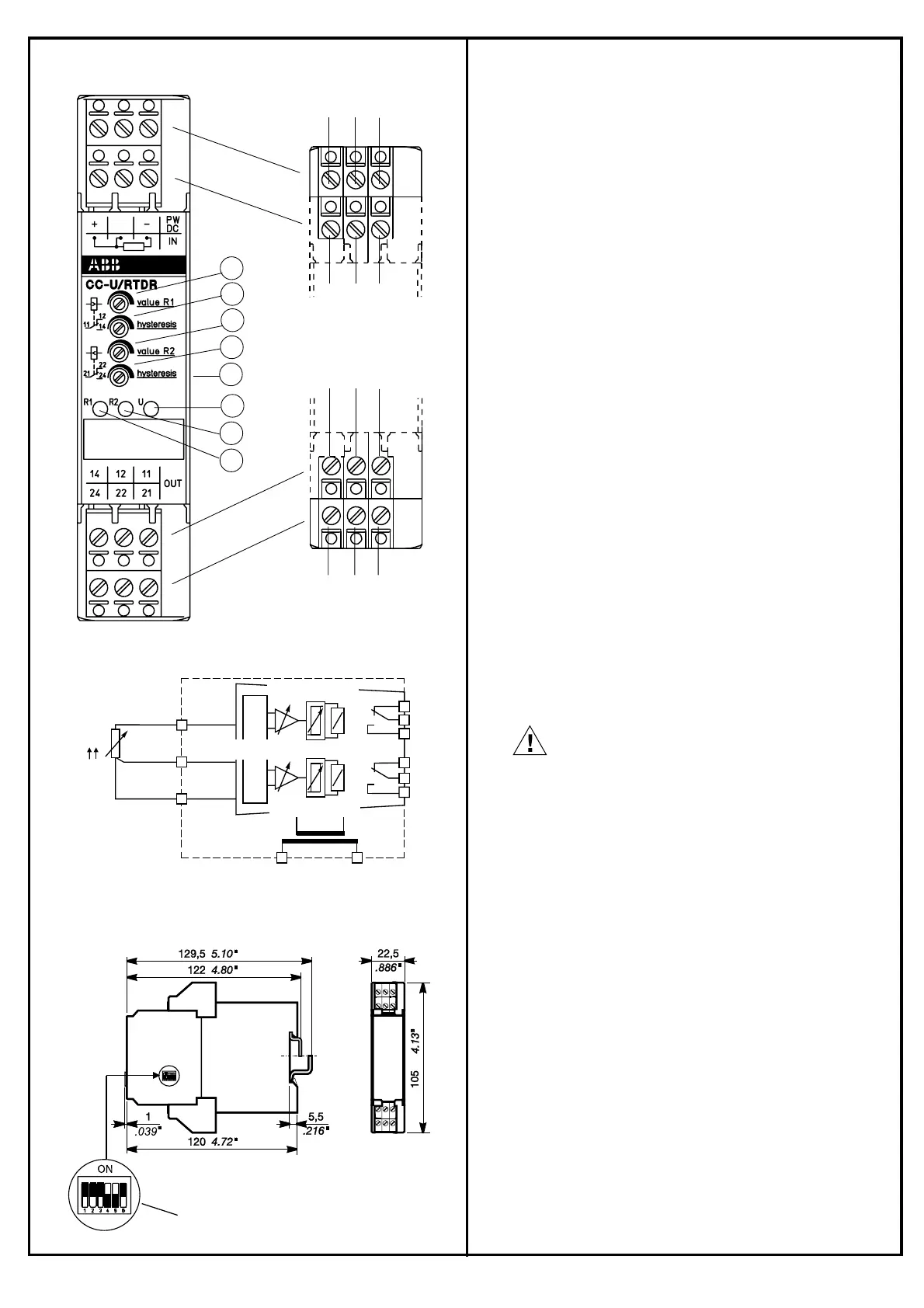

I Frontansicht mit Bedienelementen
햲 6 seitliche DIP-Schalter, SW 1.1 ... 1.6, zur Eingangs-
und Ausgangskonfiguration
Mit den 6 seitlichen Schaltern können 5 verschiedene
Temperaturbereiche und eine Ausgangskonfiguration
nach Tabelle 1 eingestellt werden.
햳 Potentiometer zum Einstellen des Schwellwertes R1
햴 Potentiometer zum Einstellen des Schwellwertes R2
햵 Potentiometer zum Einstellen der Hysterese R1
Einstellbereich Hysterese: 5-50 %
햶 Potentiometer zum Einstellen der Hysterese R2
Einstellbereich Hysterese: 5-50 %
햷 U: LED grün - Anzeige der Versorgungsspannung
햸 R1: LED gelb - Ausgangsrelais 1 erregt
햹 R2: LED gelb - Ausgangsrelais 2 erregt
Deutsch
2CDC 282 045 F0003
II
5
6
2CDC 282 002 F0006
3
M L K
JHG
D E F
AB
C
II Elektrischer Anschluss
Bemessungsversorgungsspannung und Schaltbild
dem seitlichen Typenschild am Gerät entnehmen.
K - M Versorgungsspannung
Eingangssignal:
G(+) - H(-) - J(-) PT100-Widerstand
Ausgangsrelais:
D - E - F (11-12/14) Relais R1 (Wechsler)
Übertemperatur
A - B - C (21-22/24) Relais R2 (Wechsler)
Untertemperatur
Bei Anschluss eines Zweileitersensors die Klemmen J und
H brücken!
4
8
7
SW 1.1 - 1.3, 1.6 = ON
supply
υ
G
J
H
KM
B (22)
C (21)
A (24)
E (12)
F (11)
D (14)
R1
R2
threshold
hysteresis
value R1
value R2
