6

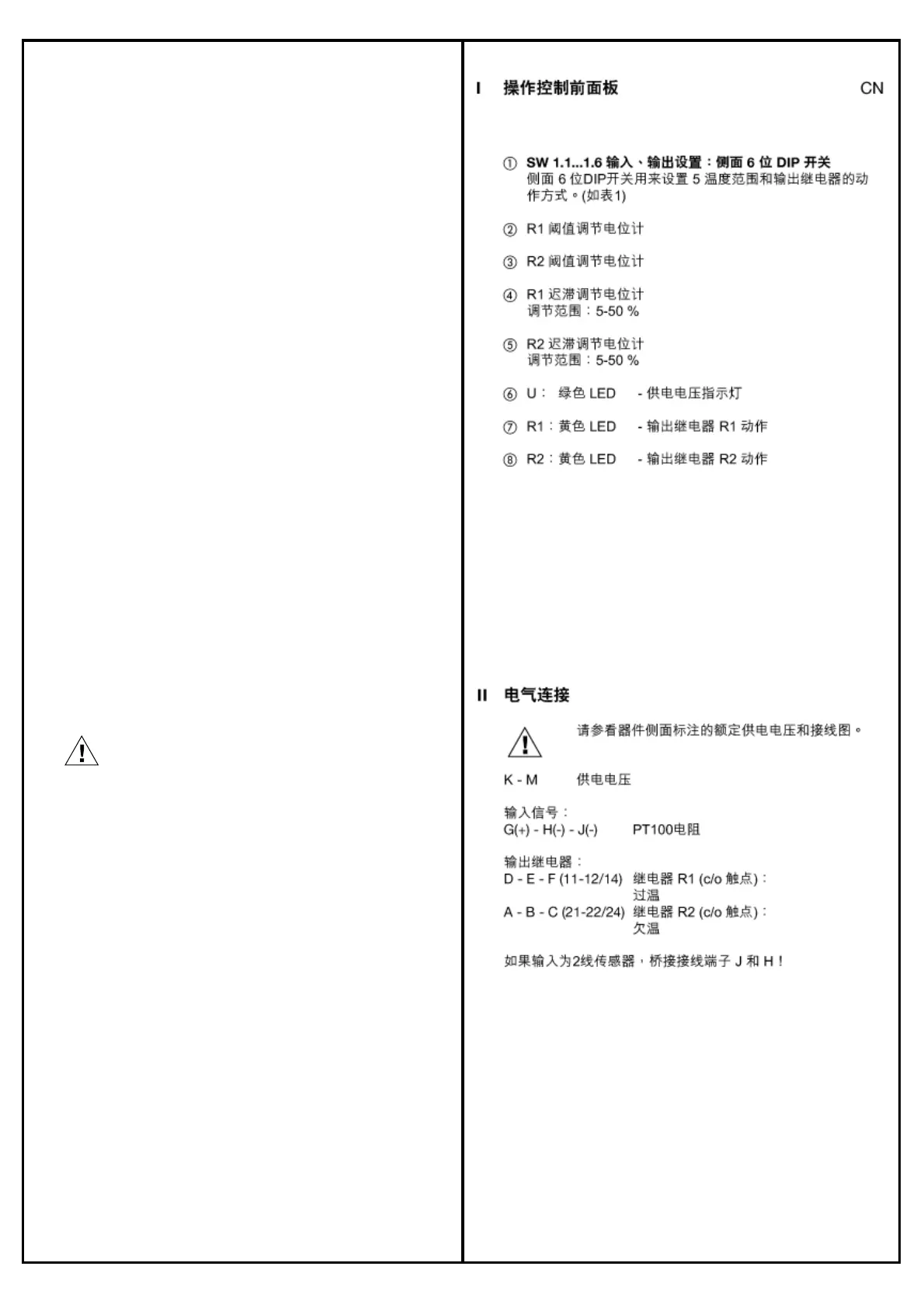

I Вид спереди на элементы
управления
6 боковых DIPпереключателей SW 1.1 ... 1.6
для конфигурирования входных и выходных
сигналов
При помощи 6 боковых переключателей можно
сконфигурировать 5 температурных диапазонов,
а также рабочий режим выходного реле, как
указано в табл. 1.
Потенциометр для настройки порогового
значения R1.
Потенциометр для настройки порогового
значения R2.
Потенциометр для настройки гистерезиса R1.
Диапазон регулировки: 5"50%
Потенциометр для настройки гистерезиса R2.
Диапазон регулировки: 5"50%
U: зеленый СИД " индикация электропитания.
R1: желтый СИД " выходное реле 1 активировано.
R2: желтый СИД " выходное реле 2 активировано.
Русский
II
Электрическое подключение
Номинальное напряжение питания и схему
соединений см. на этикетке на боку прибора.
K " M Питающее напряжение
Входные сигналы:
G(+) " H(") " J(") Резистивный датчик для РТ100
Выходные сигналы:
D " E " F (11"12/14) Реле R1 (п.к.)
Превышение температуры
A " B " C (21"22/24) Реле R2 (п.к.)
Пониженная температура
При подсоединении двухпроводного датчика
необходимо установить перемычку на клеммы
J и H!
