ABB CS500 - Page 3

1SBD370000F1000 Page 3/27
ABB Entrelec
Introduction:
This document presents, following five
mains configurations, the possible effects
on the sensor measuring accuracy due to
external magnetic fields.

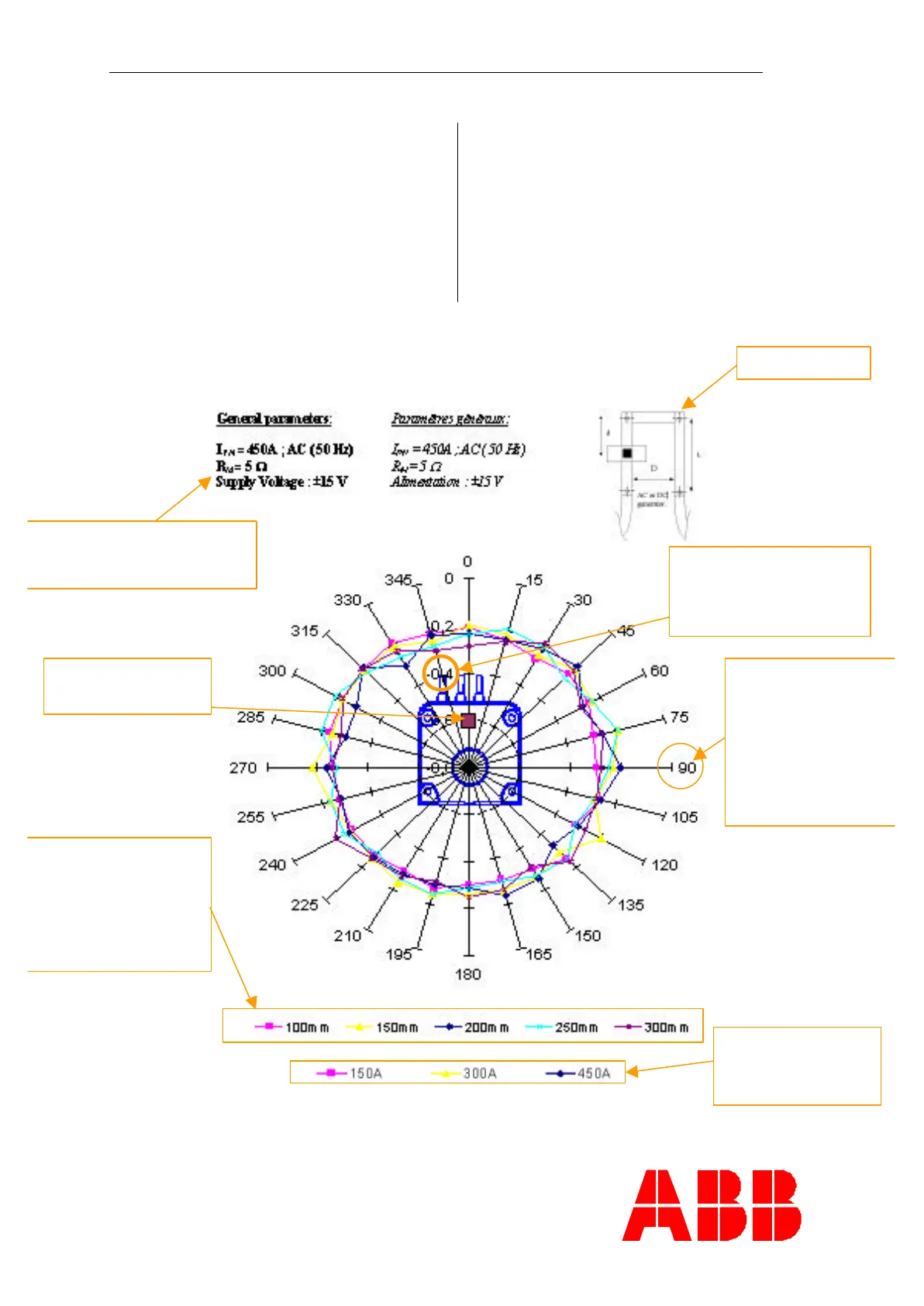

Meaning of the “RADAR»
Introduction :
Ce document présente suivant 5
configurations les effets possibles des
champs magnétiques extérieurs sur la
précision des capteurs.
Explication du «RADAR»
Electrical parameters to obtain
the radar / paramètres électriques
permettant d’obtenir le radar
Configuration
Hall probe / sonde de
Hall
Distance D between the
bar inside the sensor and
the external bar / distance
D entre la barre du
capteur et la barre
externe
Nominal current for
the test / courant
nominal du test
Accuracy value measured
(%) / pourcentage de
précision mesurée
Angle between the
sensor (sensor top =0°)
and the external bar /
angle entre le capteur
(haut du capteur = 0°)
et la barre externe
