ABB PR521 User Manual

647008/002 - 2000/05 it-en - 23/40
C.S. 250 A
0.4 0.05 0.1 0.2 0.35 0.05 0.1 0.2 0.4
000000000
INT
EXT OFF
Io> / In to>
6.3.1.1.3. Esempio d’impostazione
Si riporta ora un esempio di impostazione della protezione da
guasto a terra Io> (51N) con toroide interno.
Si vuole realizzare una protezione con le seguenti caratteristiche:
• L’interruttore in oggetto monta C.S. da 250 A (In= 250 A).
• Soglia Io> = 112,5 A.
• Tempo di intervento to> = 0,6 s.
E quindi si deve:
• Calcolare il rapporto Io>/In: 112,5 A/250 A = 0,45.
• Predisporre i dip switch relativi in modo da ottenere una
somma di 0,45 (fig. 2 rif. I).
• Predisporre i dip switch per la selezione del toroide interno
(fig. 2 rif. L).
• Predisporre i dip switch relativi al tempo to> in modo da
ottenere 0,6 s (fig. 2 rif. H).

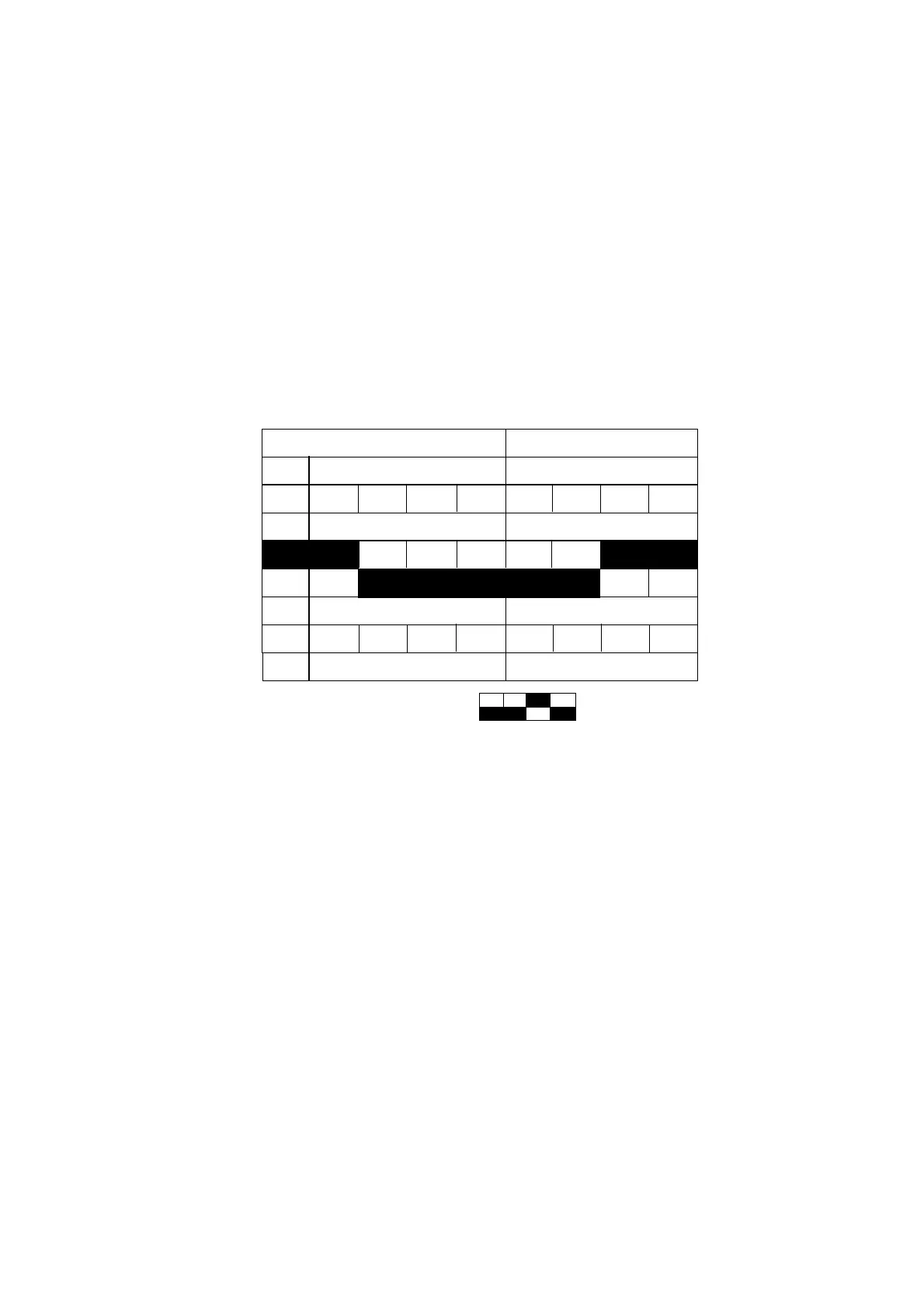

La configurazione riportata nella figura realizza l’impostazione
richiesta:
6.3.1.1.3. Example of setting
An example of setting the protection against earth fault Io>
(51N) with internal toroidal transformer is now given.
A protection with the following characteristics is to be made:
• The above-mentioned circuit-breaker has 250 A C.S. mounted
(In = 250 A).
• Threshold Io> = 112.5 A.
• Trip time to> = 0.6 s.
And therefore you must:
• Calculate the Io>/In relationship: 112.5 A/250 A = 0.45.
• Set the relative dip switches to obtain a sum of 0.45 (fig. 2
ref. I).
• Set the dip switches for selection of internal toroidal trans-
former (fig. 2 ref. L)
• Set the dip switches relative to time to> to obtain 0.6 s (fig. 2
ref. H).
The configuration shown in the figure carries out the required
setting:
