ABB PR521 User Manual

26/40 - 647008/002 - 2000/05 it-en
6.3.2. Targa frontale dell'unità PR521 (50 - 51 - 51N)
Legenda
A Led giallo di segnalazione temporizzazione in corso funzione I>
od errata impostazione C.S.
B Boccole per TRIP TEST e RESET PR521
C Relazione tempo-corrente per curve IEC 255-3
D Curve di intervento
E N° matricola
F Targhetta In calibro C.S.
G Dip switch per la selezione del calibro dei C.S.
H Dip switch per la selezione del tempo di intervento to> della
protezione Io>
I Dip switch per la selezione della soglia d’intervento della prote-
zione Io>
L Dip switch per la selezione del toroide interno od esterno per
la protezione Io>
M Dip switch per la selezione della soglia d’intervento della
protezione I>>>
N Dip switch per la selezione del tempo di intervento t>> della
protezione I>>
O Dip switch per la selezione della soglia d’intervento della
protezione I>>
P Dip switch per la selezione del tipo di curva (DT, NI, VI, EI) della
protezione I>
Q Dip switch per la selezione della temporizzazione K della
protezione I>
R Dip switch per la selezione della soglia d’intervento della
protezione I>
Fig. 2

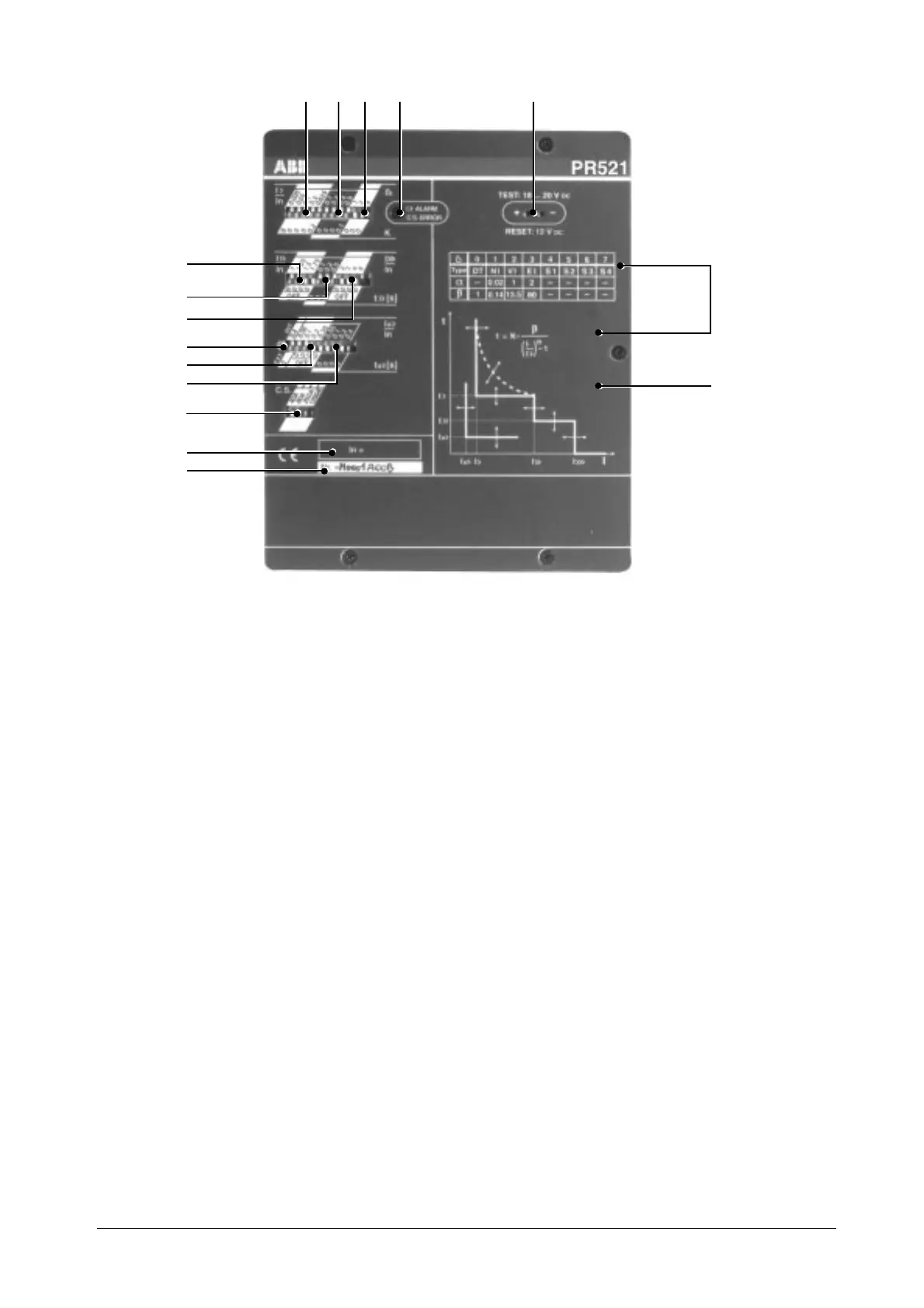

6.3.2. PR521 unit (50 - 51 - 51N) front nameplate
Caption
A Yellow led signalling function I> under timing or incorrect C.S.
setting
B Bushes for PR521 TRIP TEST and RESET
C Time-current relationship for IEC 255-3 curves
D Trip curves
E Serial N°
F C.S. in size nameplate
G Dip switches for selecting the size of the C.S.
H Dip switches for selecting the trip time to> of protection Io>
I Dip switches for selecting the trip threshold of protection Io>
L Dip switche for selecting the internal or external toroid for protec-
tion Io>
M Dip switches for selecting the trip threshold of protection I>>>
N Dip switches for selecting the trip time t>> of protection I>>
O Dip switches for selecting the trip threshold of protection I>>
P Dip switches for selecting the type of curve (DT, NI, VI, EI) of
protection I>
Q Dip switches for selecting K timing of protection I>
R Dip switches for selecting the trip threshold of protection I>
R Q P A B
G
O
N
M
I
H
L
F
E
D
C
