ABB RD3P - Page 31

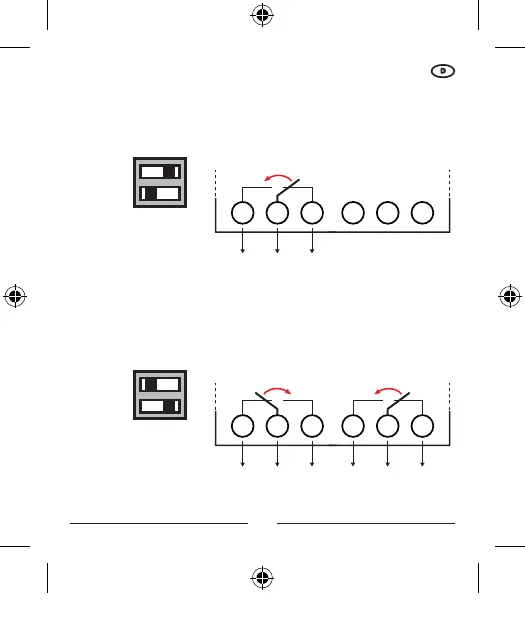

ONOFF
Pre Alarm
Autoreset
OUTPUT Relay
Prealarm / TRIP
7 8 9
FAIL SAFE
OUTPUT Relay
TRIP
10 11 12
OUTPUT Relay
Prealarm / TRIP
7 8 9
10 11 12
ONOFF
Pre Alarm
Autoreset
ON
Funktionen
Voralarm → Wenn der DIP-Schalter auf ON steht, wird die Funktion
Voralarm aktiviert: Der über die Klemmen 7, 8 und 9 gekennzeichnete
Ausgangskontakt schaltet bei Präsenz von Fehlerströmen über 60% I∆.
Autoreset →
Wenn der DIP-Schalter auf ON gesetzt wird, wird die Funktion
“automatische Rücksetzung” aktiviert: Sobald der Fehler nicht mehr vorliegt,
werden die Ausgangskontakte des Relais in den Stand-by-Status zurückgesetzt .
31
