IEC60947-2/M
RD3P
Test no Trip (3s)
TR...
PE
4 3 2 1
T2-T1 S2-S1
L1 L3L2 N
FERNRÜCKSETZUNG
Vierpoliger
thermomagnetischer
Schutzschalter
Unterspannungsauslöser
230V
L A S T
STROMVERSORGUNG
RD3P: 230-400 VAC
RD3P-48: 12-48 VAC/DC
Fehlersituation
Liegt der vom Wandler ermittelte Fehlerstrom über dem Grenzwert
I∆n, so bringt das Relais RD3P den über einen Arbeitsstromauslöser
angeschlossenen Leistungsschalter zum Abschalten.

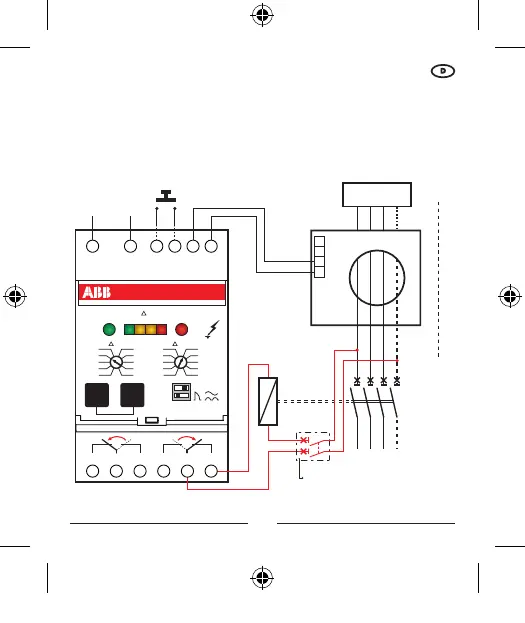

Anschluss an Arbeitsstromauslöser::
Der Differentialschutz ist
nicht vorhanden wenn
dieser schalter aus ist
