ABB RD3P - Page 44

ONOFF
Pre Alarm
Autoreset
OUTPUT Relay
Prealarm / TRIP
7 8 9
FAIL SAFE
OUTPUT Relay
TRIP
10 11 12
OUTPUT Relay
Prealarm / TRIP
7 8 9
10 11 12
ONOFF
Pre Alarm
Autoreset
ON
ON
7 8 9
FAIL SAFE
OUTPUT Relay
TRIP
10 11 12
7 8 9
10 11 12

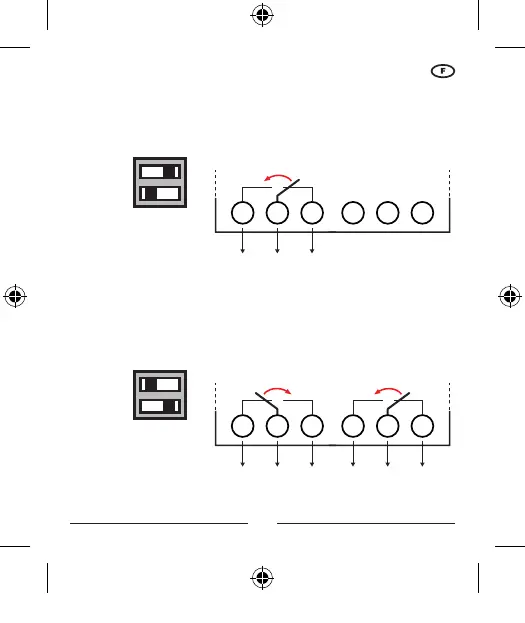

Fonctions
Préalarme → en positionnant le micro-interrupteur sur ON, la fonction de p
réalarme s’active: le contact de sortie (output) indiqué par les bornes 7 8 9
commutera en cas de panne du différentiel supérieure à 60% I∆.
Autoreset → en positionnant le micro-interrupteur sur ON, la fonction de remise à
zéro automatique s’active: les contacts de SORTIE DU Disjoncteur se rétablissent
en état d’attente (ou stand-by) lorsque la situation de panne termine.
44
