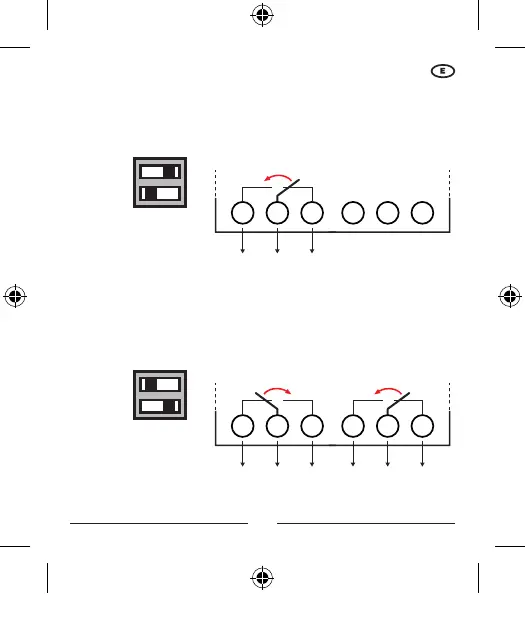

ONOFF
Pre Alarm
Autoreset
OUTPUT Relay
Prealarm / TRIP
7 8 9
FAIL SAFE
OUTPUT Relay
TRIP
10 11 12
OUTPUT Relay
Prealarm / TRIP
7 8 9
10 11 12
ONOFF
Pre Alarm
Autoreset
ON
Funciones
Prealarma → poniendo el conmutador DIP en ON se activa la función de
prealarma: el contacto de salida marcado por los bornes 7, 8 y 9 conmutará
en caso de que se produzca una avería diferencial superior al 60% I∆.
Autoreseteo → poniendo el conmutador DIP en ON se activa la función de
Reseteo automático: los contactos de SALIDA Relé volverán al estado de
stand-by cuando termine la situación de avería.
57
