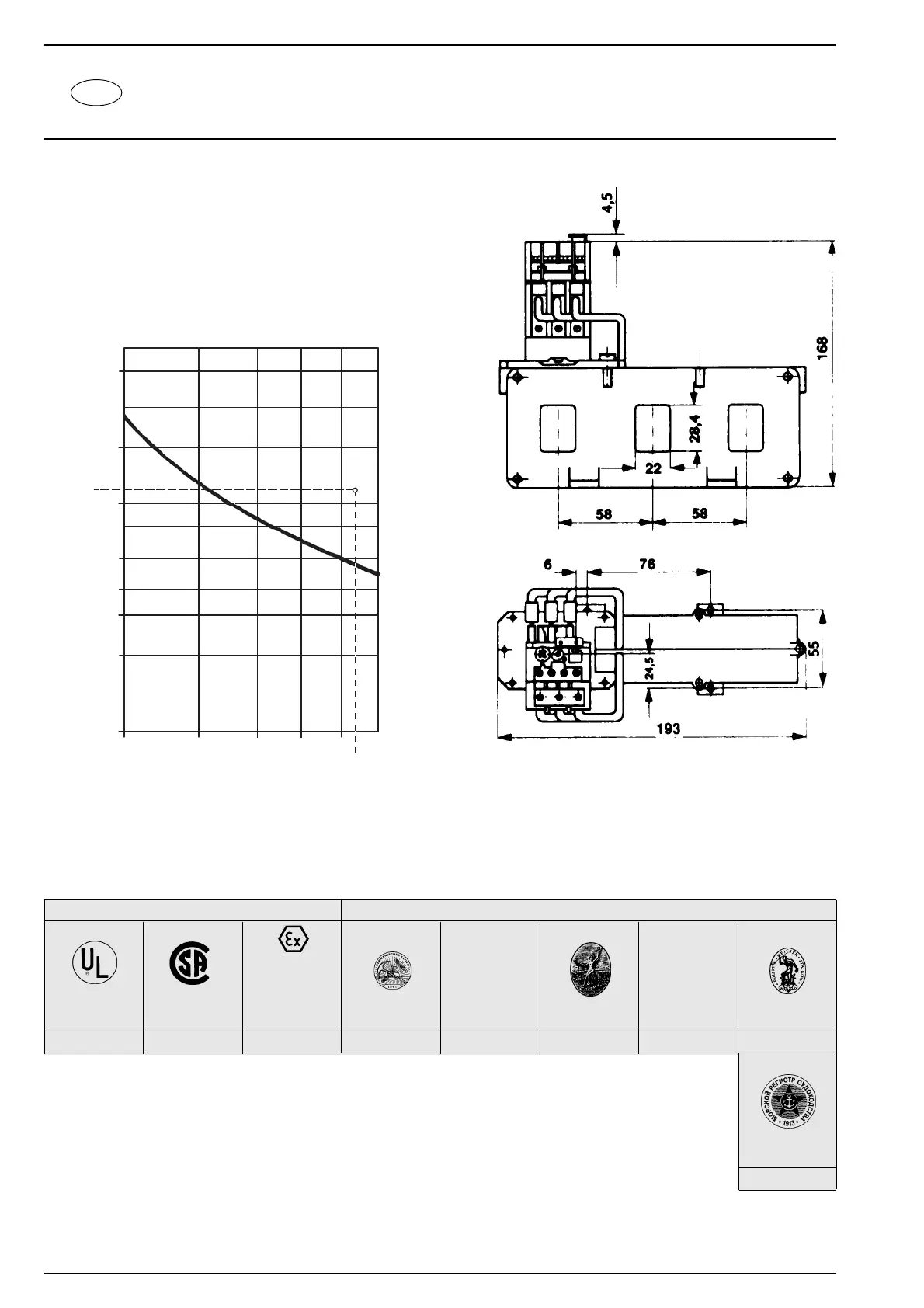

ABB TA 450 SU V1000 - Dimensiones; Ejemplo de Aptitud de un Relé de Sobrecarga; Licencias y Autorizaciones

26
ABB STOTZ-KONTAKT
2CDC 106 008 M5703
Múltiplos de la intensidad aplicada
Relé térmico de sobrecarga TA 450 SU V1000
Según la norma IEC/EN 60 ... 947-1/-4-1/-5-1 para equipos de distribución de baja tensión,
Directiva 94/9/CE para zonas protegidas contra explosión,
Norma EN 60079-14 para materiales eléctricos en las zonas con peligro de explosión de gases
Ejemplo de aptitud de un relé de sobrecarga
El motor con seguridad elevada presenta los siguientes datos:
rendimiento = 7.5 kW
I
A
/I
N
= 7.4
tiempo
t
E
= 11 segundos
Según la curva de disparo que se muestra, el tiempo de
disparó está por debajo del tiempo t
E
del motor.
40
20
10
11
6
4
3
2
1
3
4
5
6
7 8
7.4
tiempo de disparo
 

Dimensiones
Licencias y autorizaciones
Autorizaciones Registros
Phys.-Techn.
Bundesanstalt
PTB
UL CSA EEx "e" GL LRS BV RINa PRS
USA Canadá Alemania Alemania Gran Bretaña Francia Italia Polonia
■■■■■■■■
■ con autorización; las placas identificadoras llevan la marca de control en caso de que sea obligatorio
 licencia solicitada
SP
[s]
MRS
Rusia
■
