rot
schwarz
gelb
blau
BITTE DIE ARBEITSSPANNUNG AM SCHLOß PRÜFEN.
IM SCHLOßKASTEN BEFINDEN SICH SCHULTZDIODEN.
C
NC
NO
STAB 24 VDC +/- 15%, 0.24A (+20°C)
STAB 12 VDC -10%/+15%, 0.48A (+20°C)
+
-
MAXIMALE WERTE FÜR DIE MICROSCHALTER: 0,8 A 30VAC RESIST; 0,8 A 30VDC RESIST; MAX. 20W.
ANGEGEBENE WERTE DÜRFEN NICHT ÜBERSCRITTEN WERDEN.
C= Gemeinsam
NC= Verriegelt
NO= Entriegelt
ENTRIEGELT/VERRIEGELT

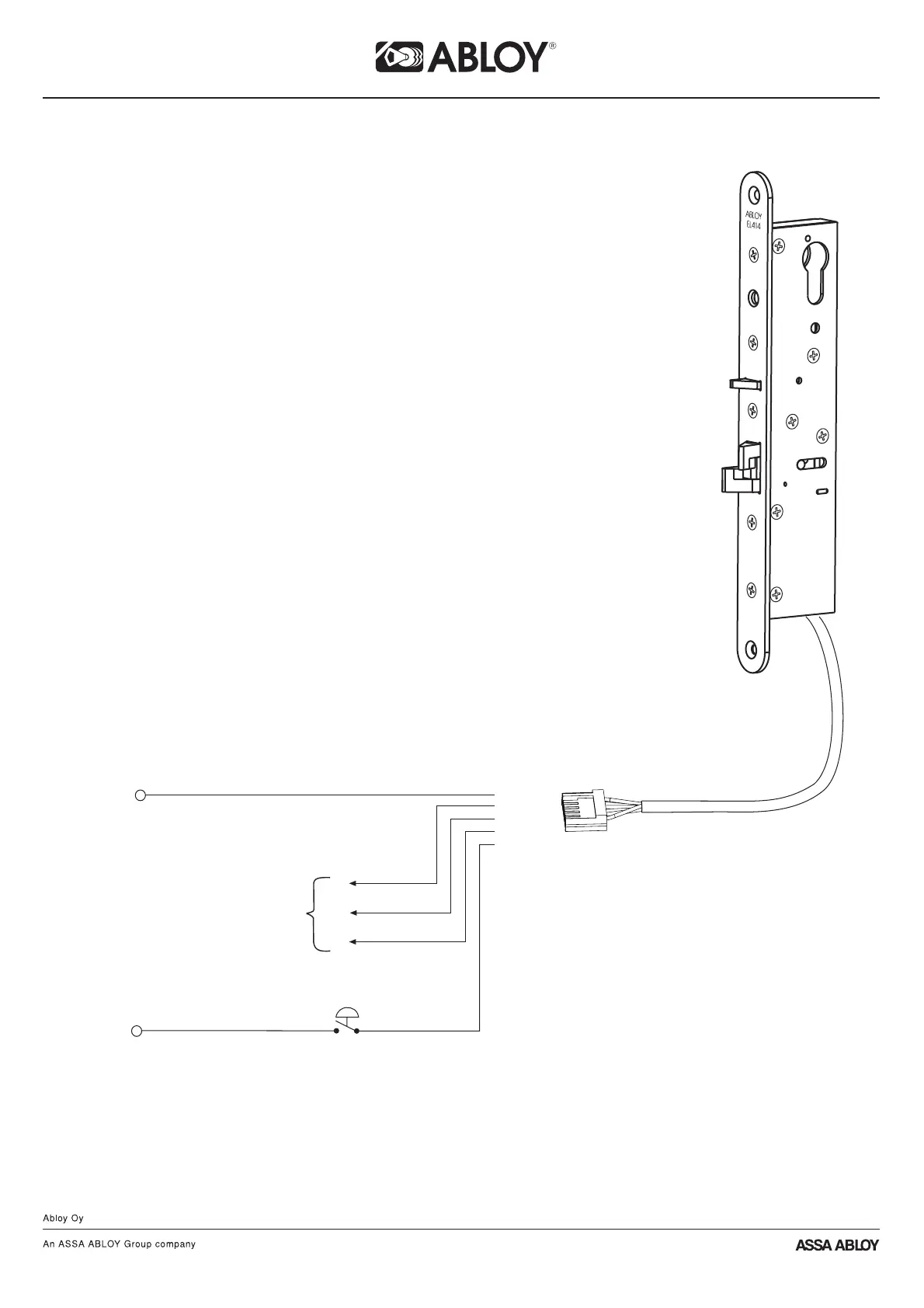

ANSCHLUßBELEGUNG
grün
DEUTSCH
