14
R
Copyright
©
Abloy Oy Joensuu Factory
R
UK
FR
DE
NL

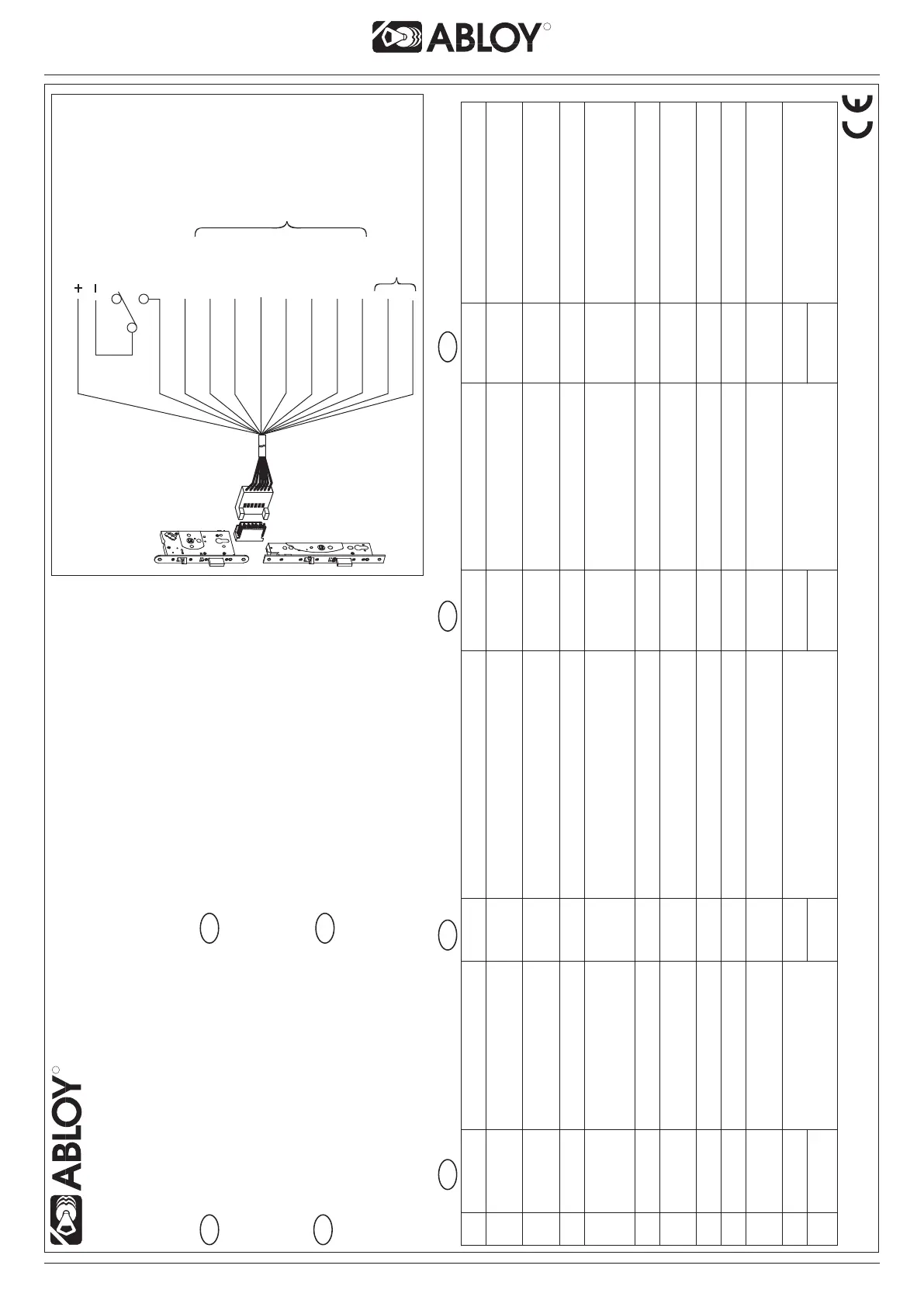

WIRING DIAGRAM
ANSCHLUßSCHEMA
SCHEMA DE CABLAGE
AANSLUITSCHEMA
WARNING!
Do not use handle down indication to lock’s control.
It is made for access control and prevention of the
burglary alarm.
*) not micro switch locks
Verwenden Sie nicht den Drückerkontakt zur
Steuerung des Schlosses. Dieser Drückerkontakt
dient zur Zugangskontrolle und zur Vermeidung eines
Einbruchsalarms.
*) keine Schlösser mit elektronischer Überwachung
Avertissement
Ne pas utiliser l’information de l’abaissement de la
poignée comme contact d’ouverture de la serrure. Elle est
à utiliser pour désactiver l’alarme anti-intrusion.
*) Pas pour serrures microswitch.
Waarschuwing :
Gelieve het signaal betreffende het gebruik van de kruk
NIET als openingssignaal van het slot te gebruiken.
Het is voorzien voor toegangscontrole en het voorkomen
van het inbraakalarm.
*) niet in microschakelaar sloten.
11
12
1
2
3
4
5
6
7
8
9
10
12 V DC (-10%) - 24 V DC
(+15%) STAB. *)
Monitoring outputs
ABLOY®
EA218 / EA219
6 m/10 m
18 x 0.14 mm2
Überwachte Ausgänge
Sorties pour télésurveillance
Controle
**)
1
White + *) Weiß + *) Blanc + *) Wit + *)
2
Red - Locked/open *) (potential
free control)
Rot - Geschlossen / Offen *)
(Potentionalfreier Kontakt)
Rouge - Fermé /Ouvert *) (Controle
d’ouverture)
Rood - Gesloten / Open *)
(Potentiaal vrij contact)
3
Green/Red Key cylinder used Grün/
Rot
Schließzylinder betätigt Vert/
Rouge
Clé du cylindre utilisée Groen/
Rood
Cilinder gebruikt
4
Blue Handle down Blau Drücker gedrückt Bleu Béquille abaissée Blauw Kruk neer
5
Violet Common for handle
down/key cylinder used
Violett Gemeinsamer Kontakt für
Schließzylinder betätigt/Drücker
gedrückt
Violet Commun pour Béquille
abaissée / Clé du cylindre
utilisée
Paars Common foor kruk neer/
cilinder gebruikt
6
Turquoise Bolt deadlocked Türkis Riegel ausgefahren Turquoise Pêne dormant verrouillé Turquoise Nachtschoot uit
7
Yellow/
Red
Common for bolt
deadlocked
Gelb/
Rot
Gemeinsamer Kontakt für Riegel
ausgefahren
Jaune/
Rouge
Commun pour pêne
dormant verrouillé
Geel/
Rood
Common foor nachtschoot uit
8
Brown Door status Braun Steuerfalle gedrückt Marron Position de porte Bruin Trigger bolt in
9
Orange Bolt in Orange Riegel eingefahren Orange Pêne rentré Oranje Nachtschoot in
10
Yellow Common for bolt in/door
status
Gelb Gemeinsamer Kontakt für Steuerfalle
gedrückt/Riegel eingefahren
Jaune Commun pour Pêne rentré /
position de porte
Geel Common voor nachtschoot in/
trigger bolt in
11
Grey Sabotage loop **)
Potential free loop is closed
when connection cable is
connected to lockcase.
Grau Sabotage schlaufe **)
Potentionalfreier Kontakt ist geschlossen wenn
der Anschlusstecker am Schloss angesteckt ist.
Gris Boucle de sabotage**)
La boucle de sabotage est fermée
quand le câble est connecté à la
serrure.
Grijs Sabotage kring **)
Potentiaal vrije kring is gesloten als
de aansluitkabel aangesloten opde
slotkast.
12
Pink Pink Rose Roze
UK
FR
DE NL
EL460, EL461, EL462, EL463,
EL560, EL561, EL562, EL563, EL564, EL565,
EL260, EL262, EL360, EL362,
EL466, EL467, EL468, EL469,
EL566, EL567, EL568, EL569, MP564, MP565,
EL266, EL268, EL366, EL368
