Beschreibung
1 2 2 1
1
P l atinenhalter
2 Wandbefestigung
2
2

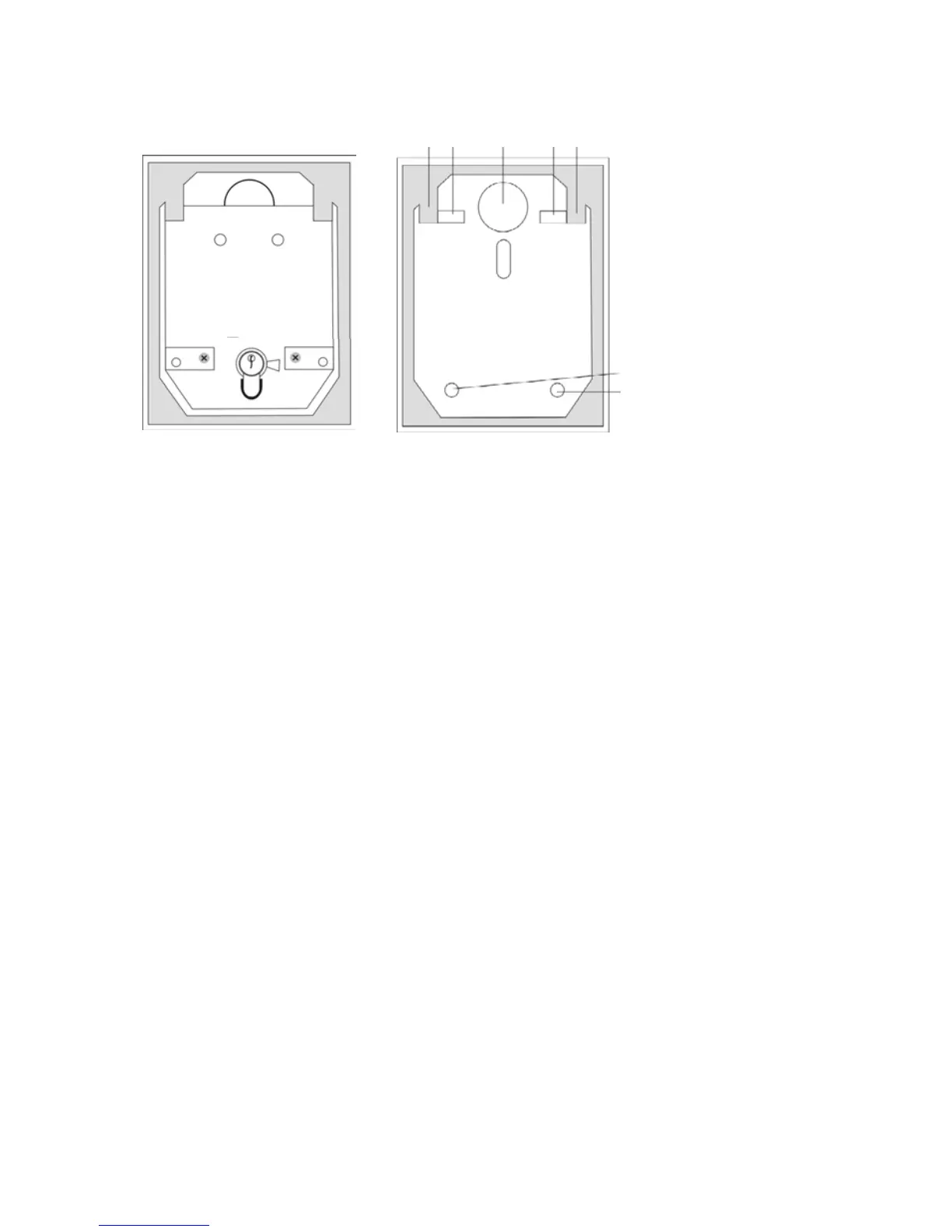

[Abb.1] Gehäuse offen
(mit P l at ine )
[Abb.2] Gehäuse ohne Platine
Montage
1. Öffnen Sie mit dem beiliegenden Stiftschlüssel die Deckelschrauben
und nehmen Sie den Gehäusedeckel ab.
2. Entfernen Sie die beiden Platinenschrauben links und rechts vom
Zylinder.
3. Ziehen Sie die Platine am Zylinder vorsichtig nach oben heraus.
4. Benutzen Sie die Rückseiten des Schlüsselschaltergehäuses zum
Markieren der Befestigungen (2). Bohren Sie dann die Haltelöcher.
5. Befestigen Sie den Funkschlüsselschalter mit Hilfe der beiliegenden
Schrauben an der Wand.
6. Setzen Sie die Platine wieder ein. Achten Sie dabei darauf, dass der
Wandabrisskontakt eingedrückt wird.
7. Schließen Sie die beiliegende Batterie an.
8. Setzen Sie den Deckel wieder auf und verschrauben Sie diesen
anschließend mit den vier Spezialschrauben.
