Si prega di osservare che
la massima capacità di
carico del contatto non
deve superare 500 mA per
ogni relè.

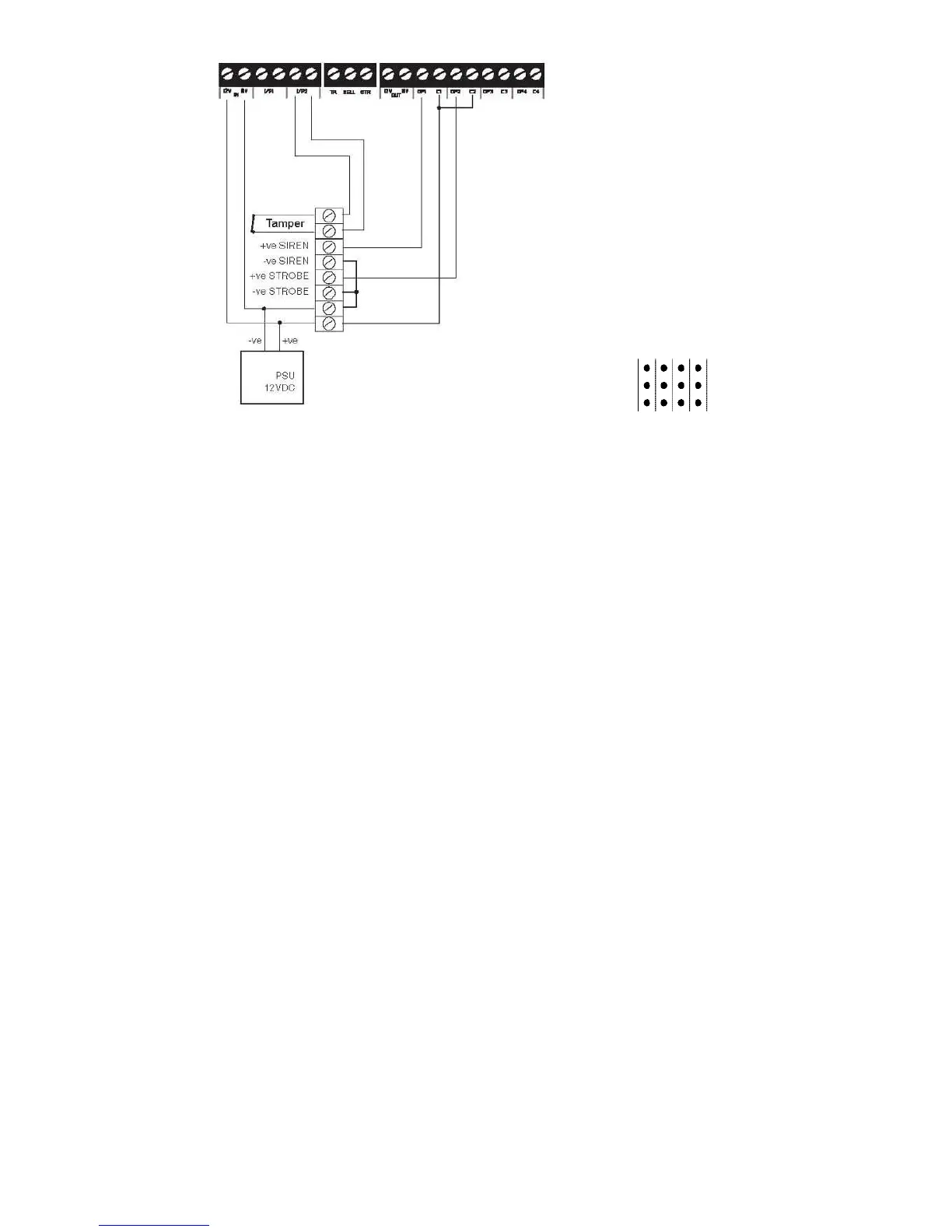

In questo tipo di cablaggio
rimuovere tutti i ponticelli.
Il dip switch 8 deve essere
posto su ON (Acceso).
12V
0V
6.3.5 Trasmettitore della radiosirena/radioricevitore
Funzione 5 / LED 5
Una radiosirena con una qualsiasi centralina cablata può essere
attivata, attraverso il modulo universale, quale trasmettitore della
radiosirena/radioricevitore. Gli ingressi del modulo universale
vengono in tal caso collegati con le uscite relè della centralina di
allarme e servono al comando dei lampeggi e della sirena, mentre le
uscite di questo modulo universale vengono collegate con l’ingresso
antisabotaggio della centralina di allarme. Un ulteriore modulo
universale viene collegato con un segnalatore qualsiasi. Il
lampeggiatore e la sirena possono ora essere comandati via radio
indipendentemente l’uno dall’altro.
Per l’utilizzo del modulo universale quale trasmettitore della
radiosirena/radioricevitore procedere come segue:
Programmare innanzitutto il modulo universale in funzione di modulo
radiosirena che è collegato con una sirena (funzione 4, vedi 7.3.4).
Nota: in luogo dell’inizializzazione del modulo universale
nell’impianto di allarme radio, l’inizializzazione in questo caso
avviene nel secondo modulo universale.
Programmare successivamente il secondo modulo universale
collegato con l’impianto di allarme come descritto in seguito.
1. All’interno del menu principale della modalità di
programmazione, selezionare il punto 7 “Funzione” (il LED 7 si
illumina).
Confermare questo punto mediante il tasto SET.
Nel sottomenu della voce di menu 7 “Funzione” selezionare la
funzione 5 mediante il tasto SELECT. Il LED 5 si illumina.
