tonalité et confirme la programmation. Une nouvelle ouverture du
boîtier entraîne la signalisation d’une alarme antisabotage à la
centrale d’alarme sans fil.

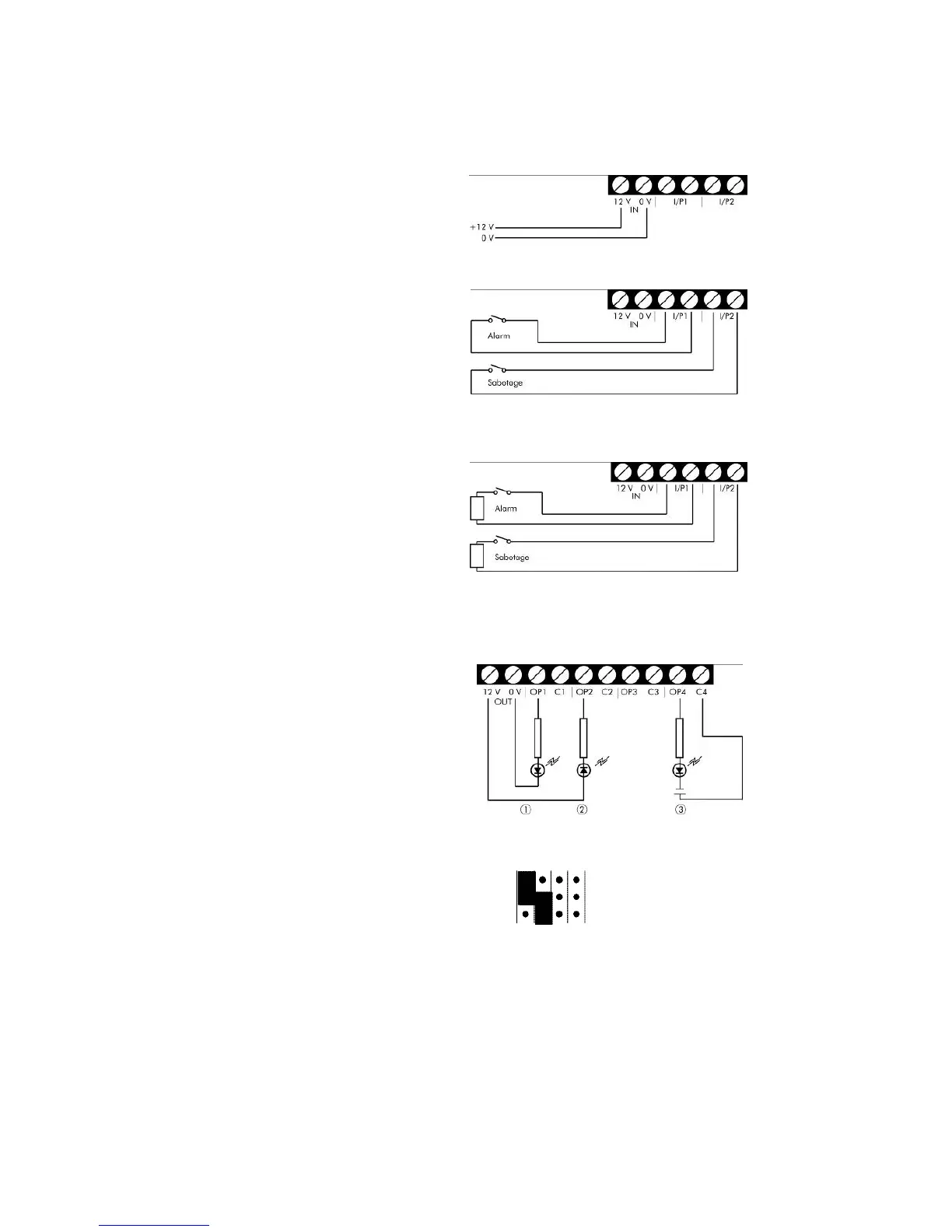

5.2 Câblage de l’alimentation
Le graphique ci-contre
présente le raccordement du
module universel au
bloc d’alimentation de 12 V
5.3 Câblage des entrées
Le graphique ci-contre
présente le raccordement de
contacts d’alarme externe
au module universel.
(pour la fonction 3 et 5)
Le graphique ci-contre
présente le raccordement de
contacts d’alarme externe
avec résistance de terminaison
au module universel.
(pour la fonction 3 et 5)
5.4 Câblage des sorties
Vous disposez de trois
différentes possibilités
de câblage des sorties.
1. OP1/0 V
La sortie OP1 passe
à +12 V à activation.
2. OP2/12 V
La sortie OP2 passe
à 0 V à activation.
3. OP4/C4
12V
0V
Ce type de câblage est utilisé, lorsque la sortie doit être utilisée
comme relais (NO).
Tenez compte de la position des jacks enfichables.
