7. OFF: Indgang 1 arbejder som indgang for nøglekontakt (imp).
ON: Indgang 1 arbejder som indgang for magnetkontakter,
bevægelsesmeldere, bloktilslutning.
8. Vær opmærksom på de pågældende henvisninger til
dipkontaktstillingen i funktionsbeskrivelsen til de enkelte
funktionsmodi.
4.6 Jumpere
Universalmodulet har tre forskellige jumpertilslutninger med
forskellige betydninger. De enkelte tilslutninger har følgende
betydning:
Kick Start: Denne jumper befunder sig ved siden af batteristikkets
tilslutning.
Jumperen skal slås til, eller tilslutningen skal
kortsluttes med en skruetrækker, hvis
universalmodulet kan skal anvendes vha. batteriet
(f.eks. til programmering).
Fit Disable: Denne jumper befinder sig over LED'en LED O/P
Fault.
Jumperen skal slås til, hvis sabotagekontakten på
bagsiden ikke skal anvendes.
Udgange: Disse jumpere befinder sig under
dækselsabotagekontakten.
De styrer relæernes udgangsreaktion. Den

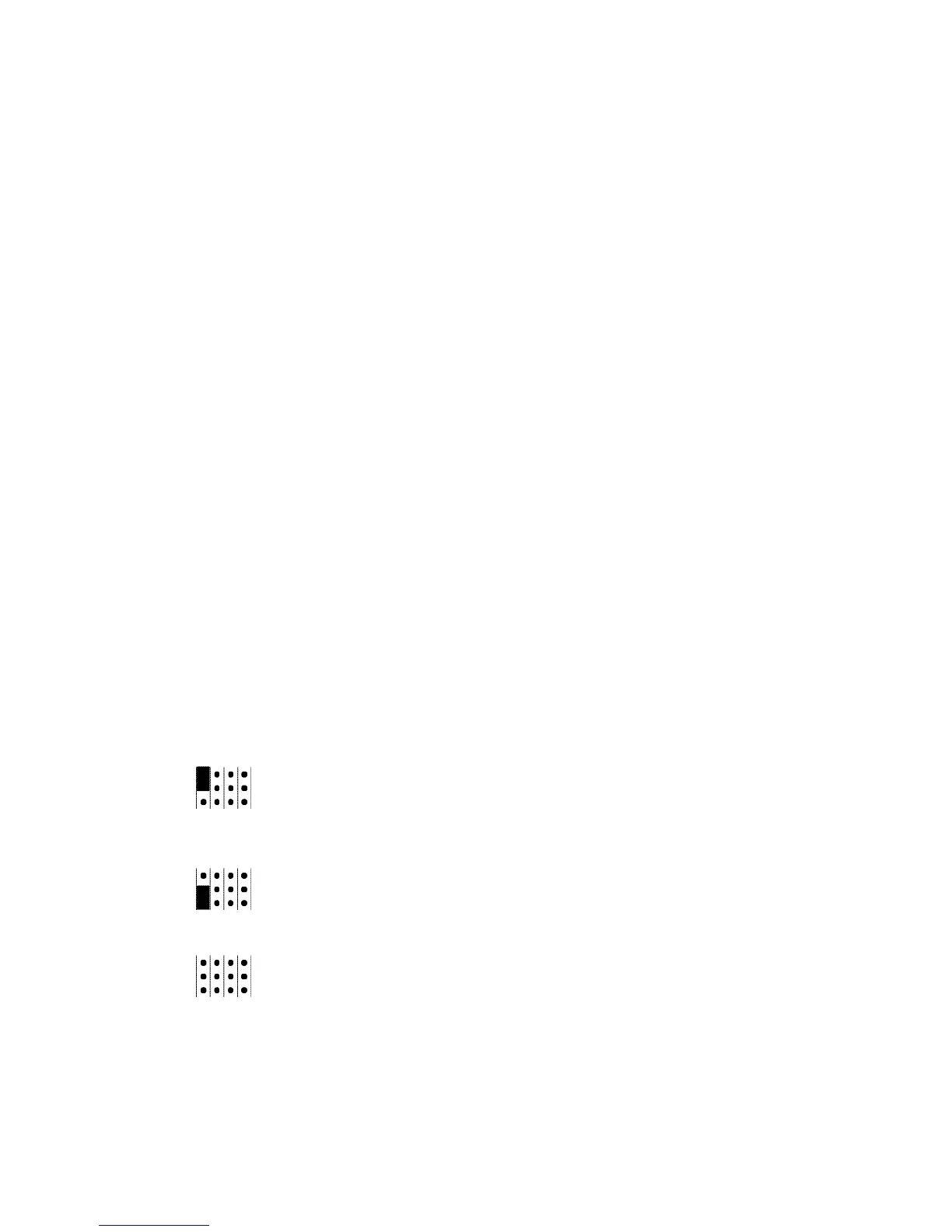

følgende skitse viser de enkelte
indstillingsmuligheder og deres betydning.
12V
0V
12V
0V
12V
0V
Udgang 1 bliver til +12 V når aktiveret
Udgang 1 bliver til 0 V når aktiveret
Udgang 1 arbejder som relækontakt
På den måde kan du indstille hver udgang individuelt.
4.7 Intern piezosignalgiver
Den indbyggede piezo er beregnet til hjælp under
programmeringen af universalmodulet. Vær i den forbindelse
