Deutsch
5.2 Montage Eckenhalter (TVAC31231)

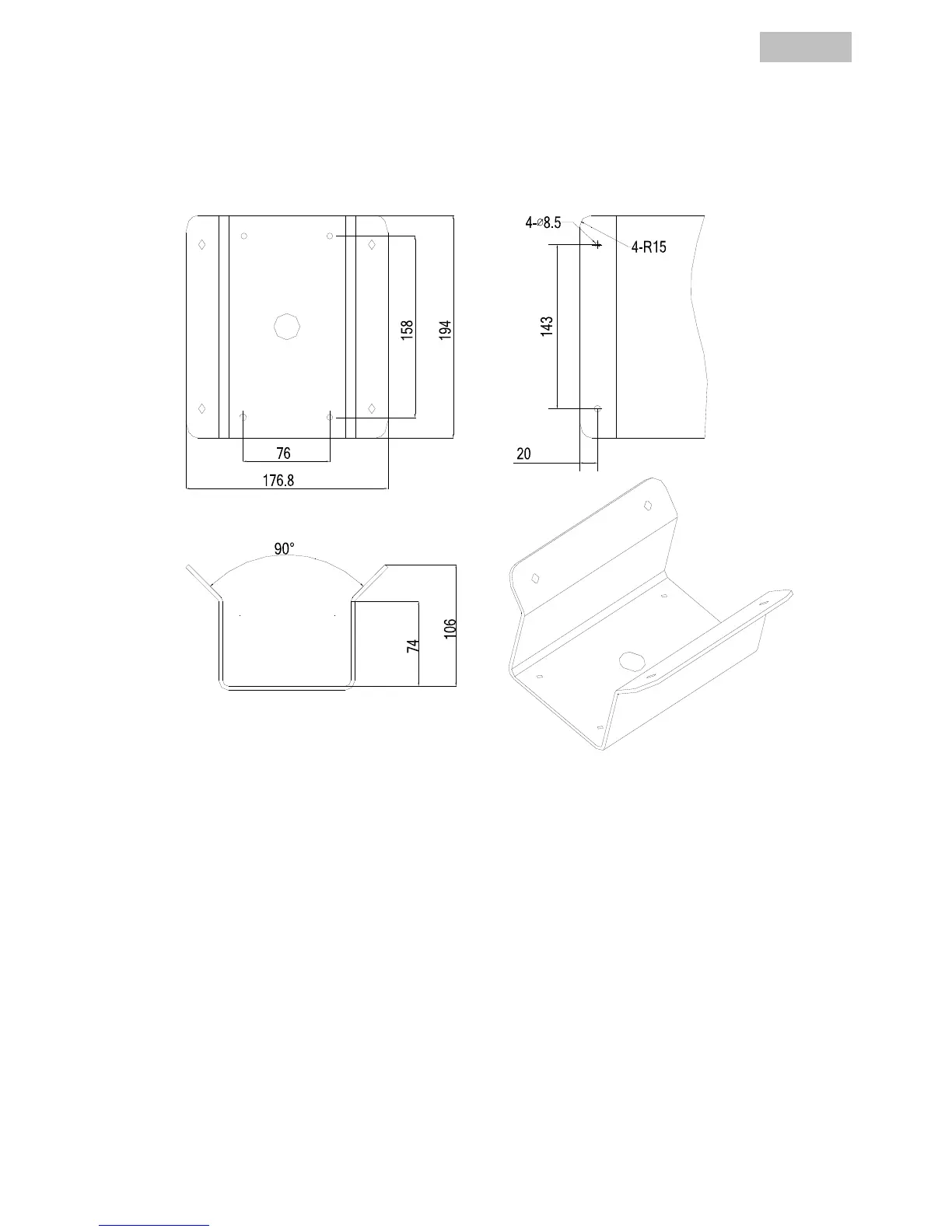

5.2.1 Abmessungen
TVAC31231
5.2.2 Montage
Bevor Sie starten:
Die Wand muss dick genug sein um die Spreizdübel montieren zu können
Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom
PTZ Dome und der Halterung tragen zu können.
1. Bohren Sie vier Löcher entsprechend den Abmessungen in die Wand und montieren Sie
anschließend passende Spreizdübel.
2. Ziehen Sie die Anschlusskabel durch das mittlere Loch des Eckenhalters
3. Bringen Sie den Eckenhalter an der Ecke in Position
4. Befestigen Sie den Adapter mit den Beilagscheiben und den Muttern.
