Abus IPCS84551 - Audioeingang; Audioausgang; Alarmeingang 1

10

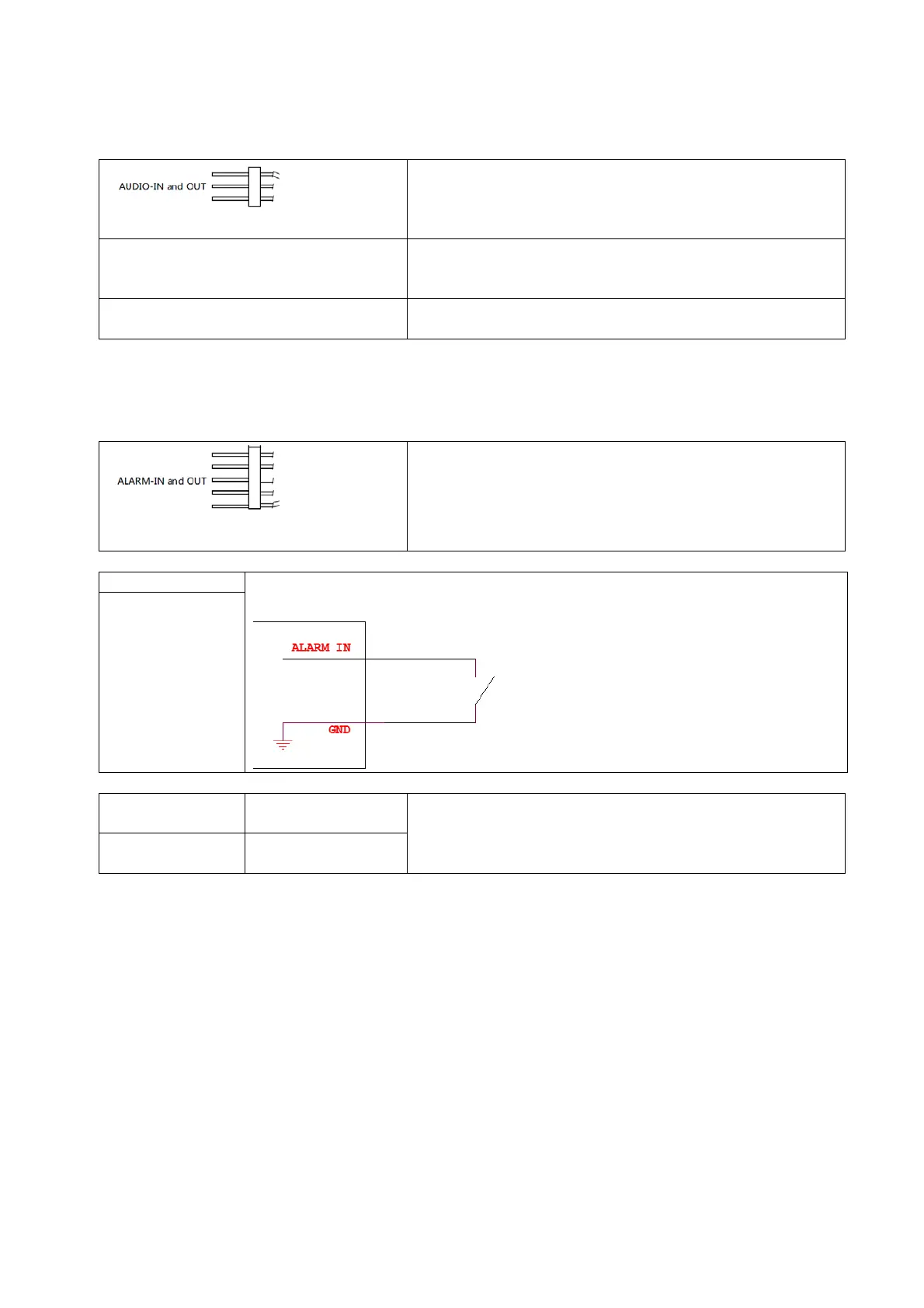

3.4 Audioeingang / Audioausgang
Pink (Pink): Audioeingang
Schwarz (Black): Masse (GND)
Lila (Purple): Audioausgang
Audioeingang Mikrofon / Line
Impedanz 10 kOhm
Spannung 2,0 Vss
Audioausgang Impedanz 600 Ohm
Spannung 2,0 Vss
3.5 Alarmeingang
Gelb/Blau (Yellow/Blue): Alarmeingang 1
Gelb/Orange (Yellow/Orange): Alarmeingang 2
Weiß/Rot (White/Red): Alarmausgang 1 (Pin A)
Weiß/Schwarz (White/Black): Alarmausgang 1 (Pin B)
Gelb/Schwarz (Yellow/Black): Alarm Masse
A
larmeingang Brücke zwischen “Alarmeingang x” und “Alarm Ground/Masse”
Alarmausgang Alarmausang Pin
A
Max. 30 VDC @ 1 A
Alarmausgang Pin
B
