3. Merkmale und Funktionen
 Funkempfänger inklusive 2 IR Funk-Außenkameras
 2,4 GHz verschlüsselte digitale Funkübertragung
 Übertragungsbildrate 7 fps @ VGA- Auflösung
 Digitale Funkübertragung von bis zu 2 Kameras an Rekorder und Monitore
4. Beschreibung der Anschlüsse

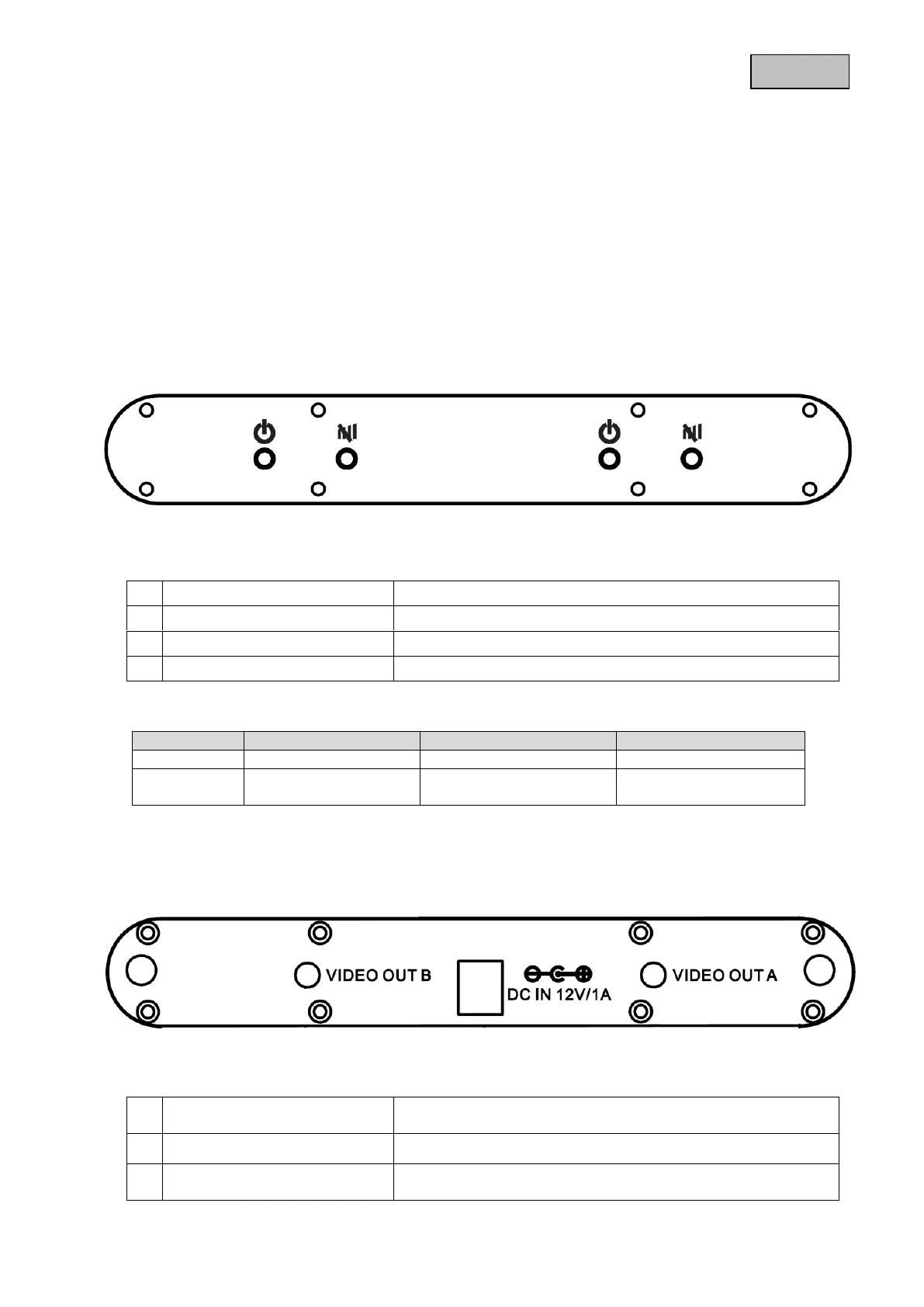

4.1 Beschreibung der Vorderseite des Empfängers
Beschreibung
LED An
LED blinkend
LED Aus
Power-LEDs
Gerät eingeschalten
-
Gerät ausgeschalten
Signal LEDs
Kamera A / B
Keine Verbindung
Verbindungsaufbau
Verbindung hergestellt
4.2 Beschreibung der Rückseite des Empfängers

Power LED
Anzeige des Gerätestatus

Signal LED Kamera A
Anzeige des Signalstatus für Kamera A

Power LED
Anzeige des Gerätestatus

Signal LED Kamera B
Anzeige des Signalstatus für Kamera B

Videoausgang Kamera A
Ausgang für das Darstellen des übertragenen Signals,
verwenden Sie hierfür das mitgelieferte AV-Kabel.

Spannungsversorgung
12 VDC / 1A (DC, 14.5 x 4.8 mm)

Videoausgang Kamera B
Ausgang für das Darstellen des übertragenen Signals,
verwenden Sie hierfür das mitgelieferte AV-Kabel.







