Abus TVAC20001 - Opis Złączy I Przycisków

59
Polski

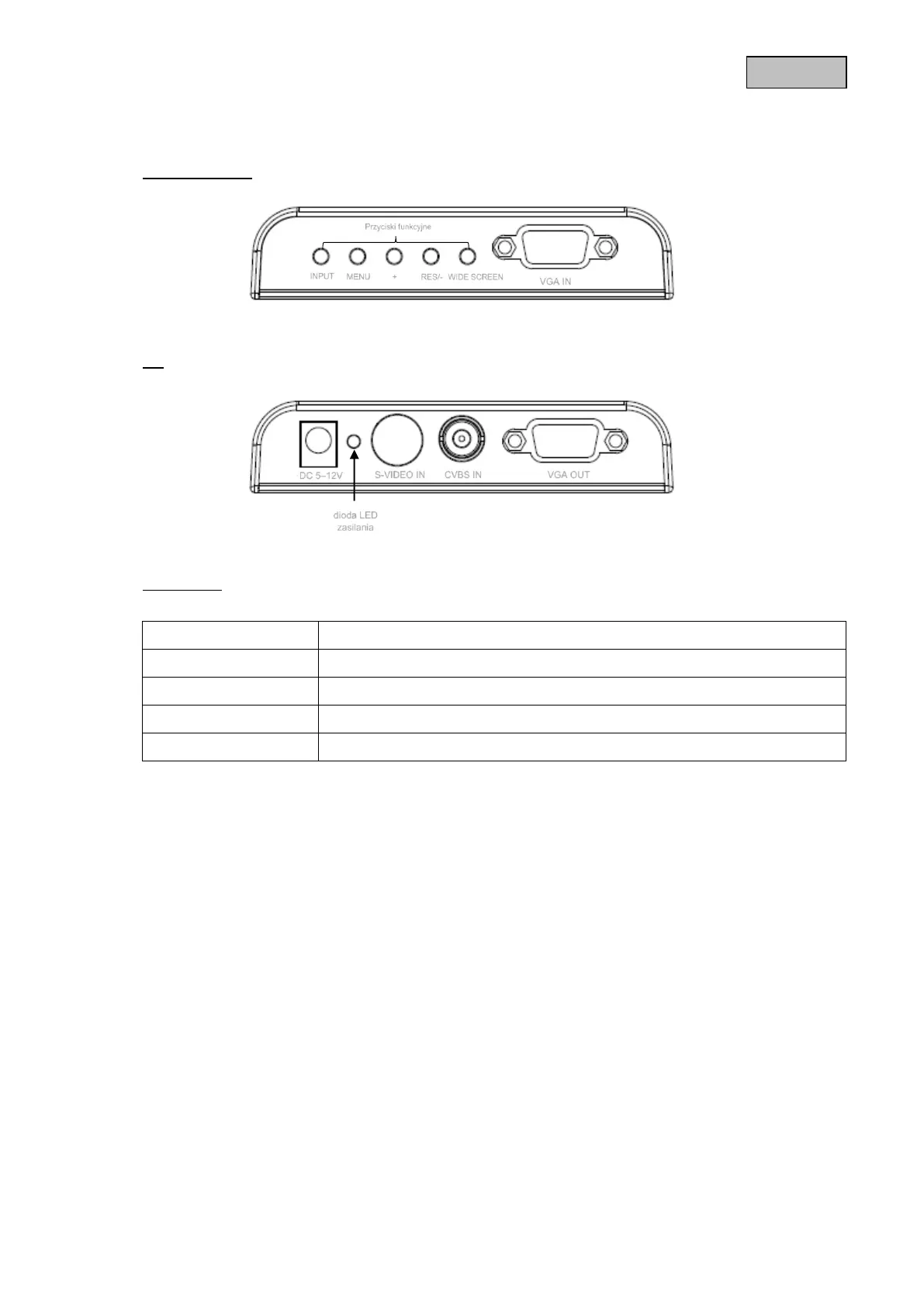

4. Opis złączy i przycisków
Strona przednia
Tył
Opis złączy
VGA IN
Wejście sygnału VGA na przykładowo jedną nagrywarkę lub komputer
DC 5–12V
Napięcie zasilające 5–12 V DC/1 A
S-VIDEO IN
Wejście sygnału wideo Y/C
CVBS IN
Wejście sygnału Composite Video (BNC, żeński, FBAS, 1Vss)
VGA OUT
Wyjście przetworzonego sygnału w VGA
DC 5–12V
S-VIDEO IN
CVBS IN
VGA OUT
dioda LED
zasilania
INPUT
MENU
+
RES/-
WIDE SCREEN
VGA IN
Przyciski funkcyjne
