Abus TVAC20001 - Beskrivning Av Anslutningar Och Knappar

99
Svenska

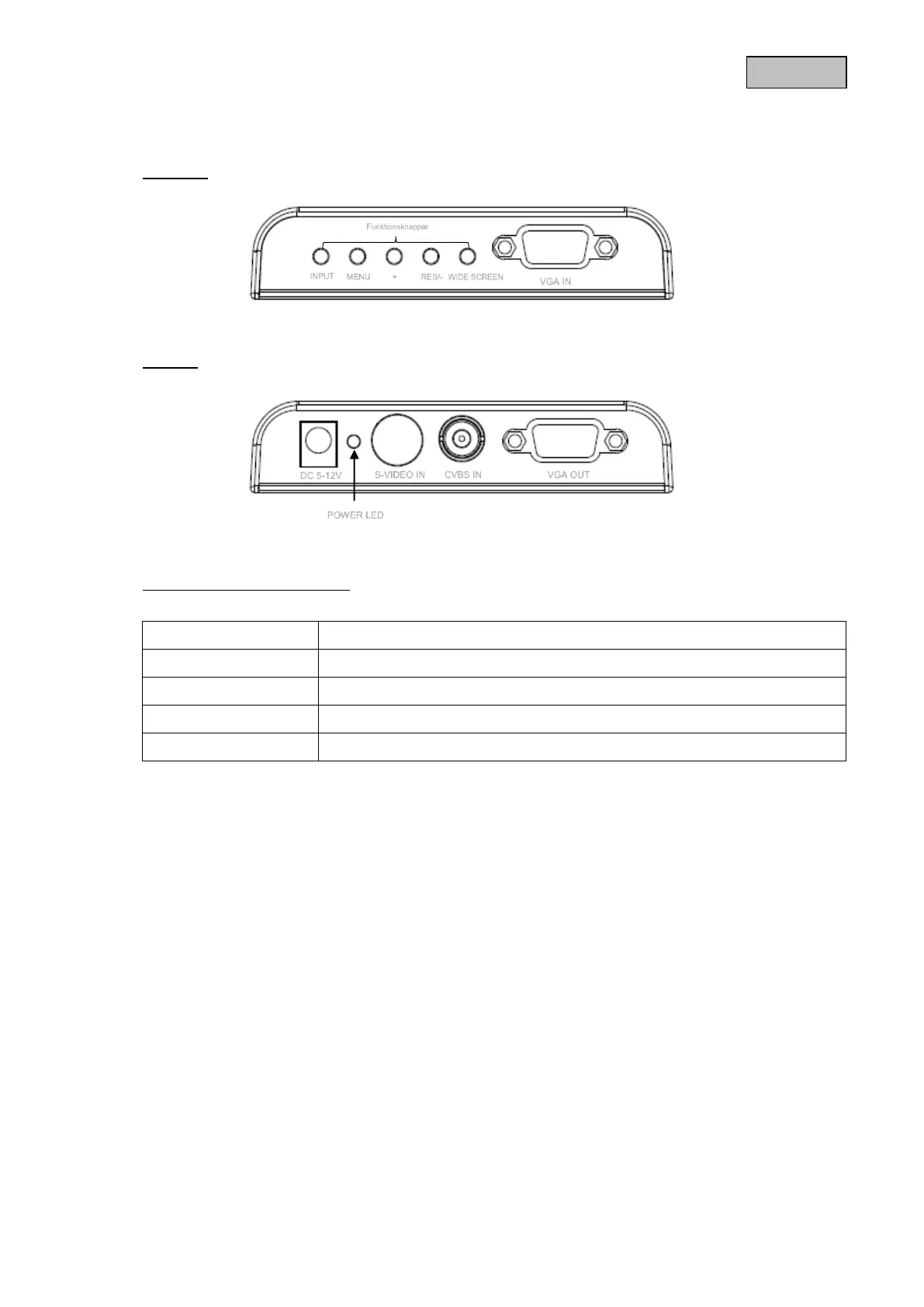

4. Beskrivning av anslutningar och knappar
Framsida
Baksida
Beskrivning av anslutningarna
VGA IN
VGA signalingång för exempelvis en inspelare eller dator
DC 5-12V
Spänningsförsörjning. 5-12V DC / 1A
S-VIDEO IN
Y/C videosignalingång
CVBS IN
Videosignalingång (komposit) (BNC, hona, FBAS, 1Vss)
VGA OUT
Utmatning av den omvandlade signalen i VGA
DC 5-12V
S-VIDEO IN
CVBS IN
VGA OUT
POWER LED
INPUT
MENU
+
RES/-
WIDE SCREEN
VGA IN
Funktionsknappar
