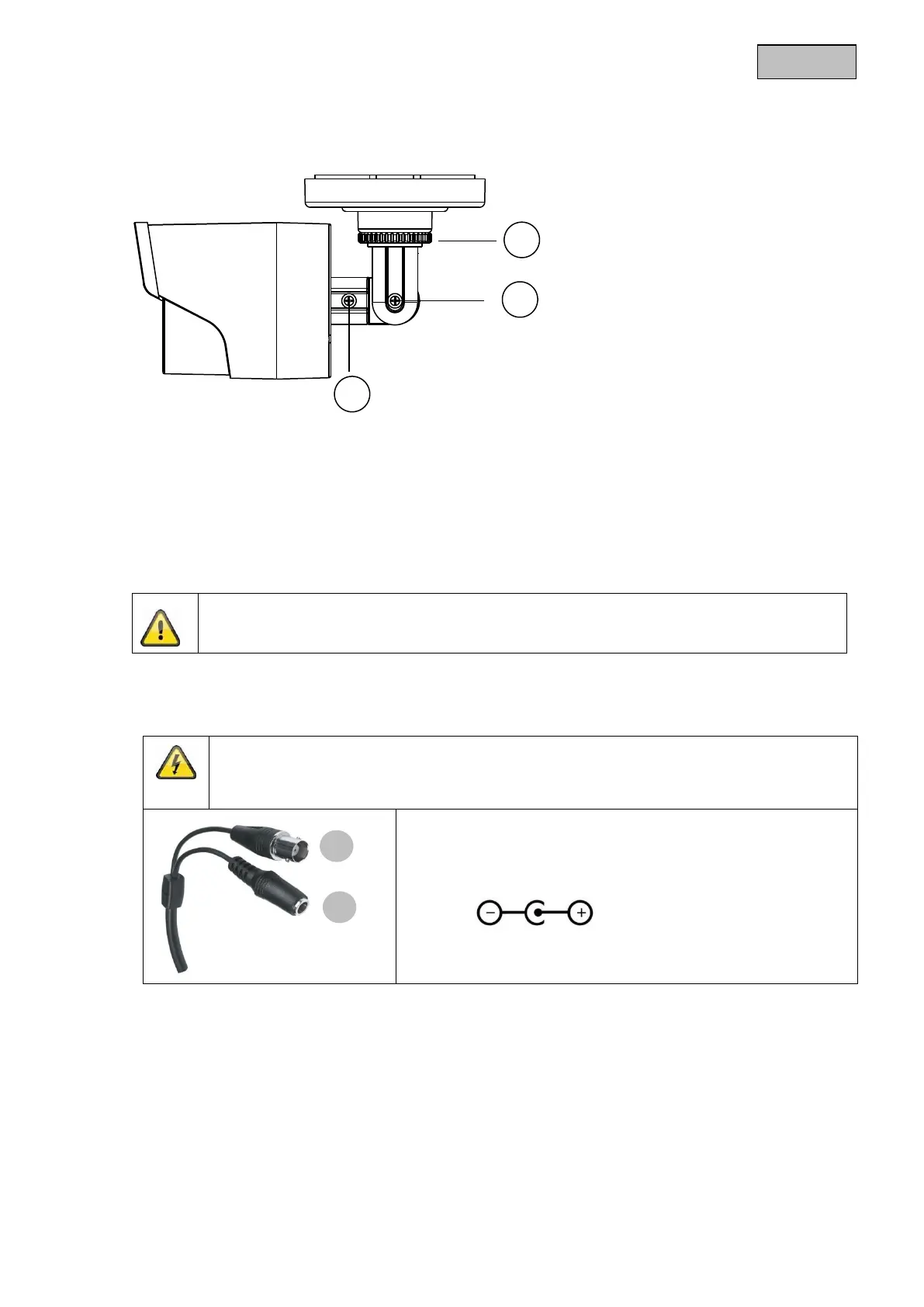

5.2 Orientation de la caméra
L’orientation de la caméra peut être effectuée sur 3 axes.
1
2
3
Rotation : de 0° à 360°
Desserrez la molette (1) afin de régler l’angle de rotation.
Inclinaison : de 0° à 90°
Desserrez la vis (2) afin de régler l’angle d’inclinaison.
Angle de vue : de 0° à 360°
Desserrez la vis (3) afin de régler l’angle de vue.
N’oubliez pas de resserrer ensuite les vis et la molette.
5.3 Alimentation électrique
ATTENTION !
Avant de commencer l’installation, assurez-vous que la tension secteur correspond bien à
la tension nominale de la caméra.
(1) Signal vidéo (BNC)
(2) Tension d’alimentation
12 V CC (5,5 x 2,1 mm)
Les caméras sont prévues pour une tension d’alimentation de 12 V CC. Veuillez tenir compte de la
polarité lors du raccordement. Un bloc d’alimentation est prévu pour le raccordement (fiche ronde, 5,5
mm x 2,1 mm).
5.4 Installation du câble vidéo
Afin de transmettre le signal vidéo à un convertisseur, écran ou enregistreur, un câble coaxial de type
RG59 avec fiche mâle BNC doit être branché au raccord « Video-OUT ». La longueur du câble jusqu’au
prochain appareil ne doit pas dépasser 150 m. Afin d’augmenter la portée, des amplificateurs de signaux
adéquats peuvent être utilisés.
