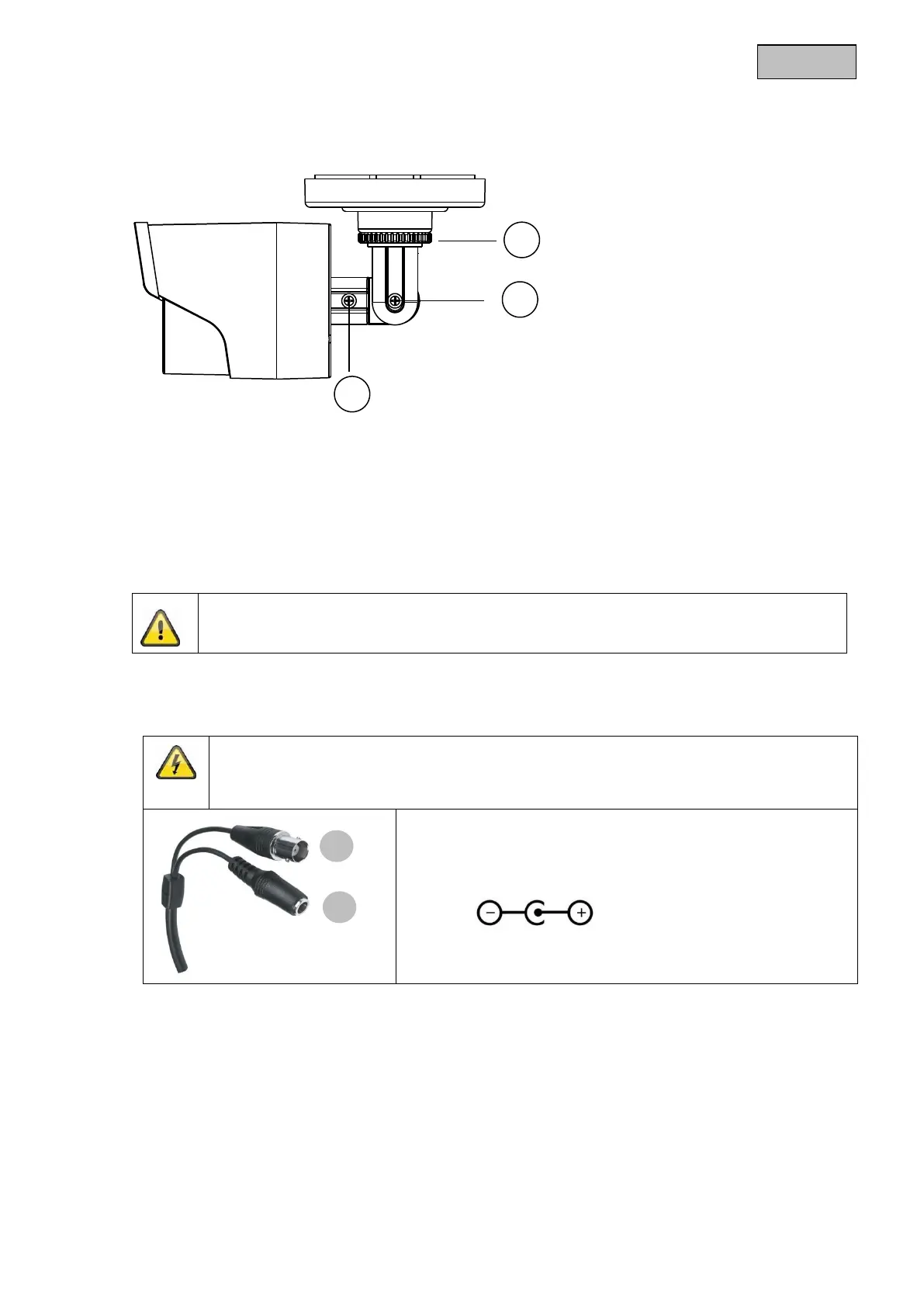

5.2 Justering af kameraet
Kameraet kan justeres i 3 akser.
1
2
3
Rotation 0° – 360°
Løsn drejehjulet (1) for at indstille rotationsvinklen.
Hældning: 0° – 90°
Løsn skruen (2) for at indstille hældningsvinklen.
synsvinkel: 0° – 360°
Løsn skruen (3) for at indstille synsvinklen.
Glem ikke at fastgøre skruerne og drejehjulet derefter!
5.3 Strømforsyning
VIGTIGT!
Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle
spænding stemmer overens.
(1) Videosignal (BNC)
(2) Spændingsforsyning
12 V DC (5,5 x 2,1 mm)
Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til
tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).
5.4 Anbringelse af videokablet
For at overføre kameraets videosignal til en konverter, monitor eller optager skal der tilsluttes et
koaksialkabel af typen RG59 til tilslutningen “Video-OUT” med et BNC-stik (male, han). Kabellængden
indtil det næste apparat må ikke overstige 150 meter. For at forøge rækkevidden kan der anvendes
tilsvarende signalforstærkere.
