Abus TVCC40010 - Orientamento Della Videocamera; Alimentazione Elettrica; Installazione del Cavo Video

80
Italiano

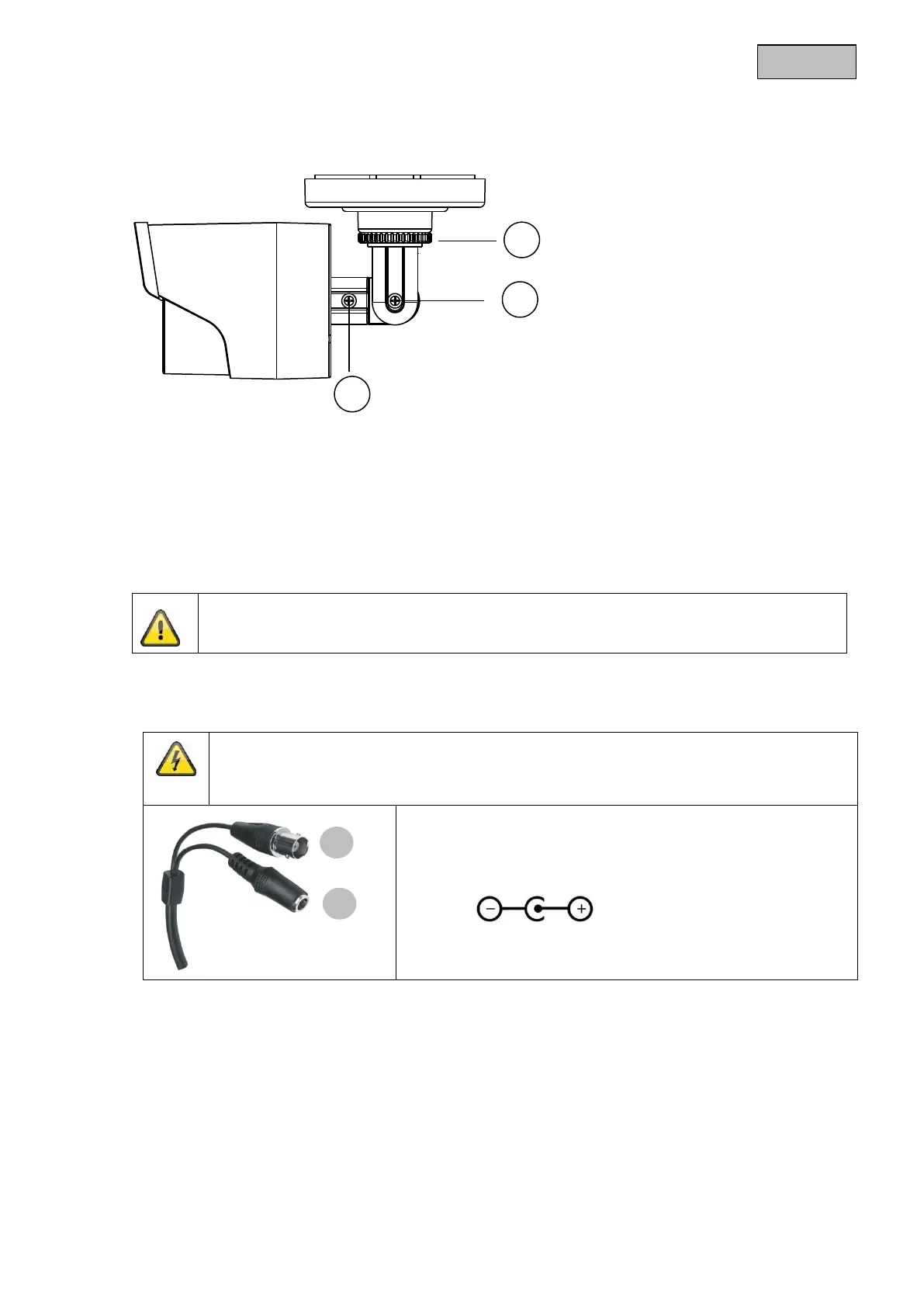

5.2 Orientamento della videocamera
La videocamera può essere orientata secondo 3 assi.
1
2
3
Rotazione: 0° – 360°
Svitare la ghiera di regolazione (1) per regolare l’angolo di rotazione.
Inclinazione: 0° – 90°
Svitare la vite (2) per regolare l’angolo di inclinazione.
Angolo di osservazione: 0° – 360°
Svitare la vite (3) per regolare l’angolo di osservazione.
Non dimenticare di fissare alla fine le viti e la ghiera di regolazione!
5.3 Alimentazione elettrica
ATTENZIONE!
Prima di procedere all’installazione assicurarsi che la tensione di rete e la tensione
nominale della videocamera coincidano.
(1) Segnale video (BNC)
(2) Alimentazione di tensione
12 V DC (5,5 x 2,1 mm)
Le videocamere dispongono di una alimentazione di tensione di 12 V DC. Fare attenzione durante il
collegamento alla polarità! Per il collegamento è predisposto un alimentatore a spina (spina tonda, 5,5
mm x 2,1 mm).
5.4 Installazione del cavo video
Per permettere la trasmissione del segnale video della videocamera a un convertitore, un monitor o a un
registratore, collegare all’attacco “Video OUT” un cavo coassiale di tipo RG59 con connettore BNC
(maschio). La lunghezza del cavo fino all’apparecchio successivo non deve essere superiore a 150 m.
Per aumentare la portata è possibile utilizzare potenziatori di segnale corrispondenti.
1
2
