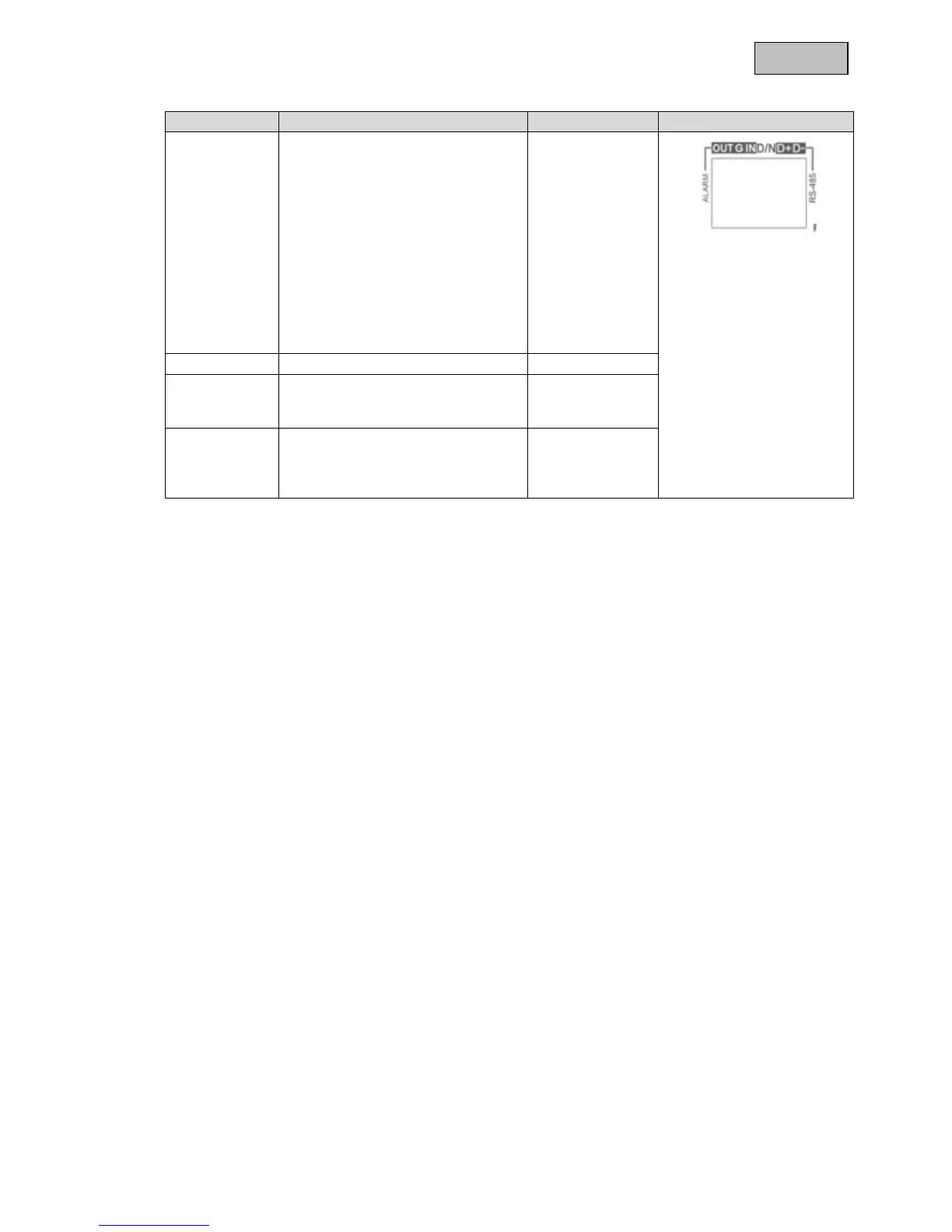

Anschluss Beschreibung Max. Belastung
OUT:
Alarmausgang
Der Alarmausgang wird entweder
durch die integrierte
Bewegungserkennung oder durch
den Alarm Eingang geschalten.
Der Alarmausgang ist ein
Transistorausgang (Open Collector)
welcher mit max. 200mA
Schaltstrom belastet werden darf.
Der Ausgang ist als reiner
Schaltausgang ausgelegt. Bei
Verwendung muss eine externe
Spannungsversorgung zur
Verfügung gestellt sein.
200mA
G: Masse Masseanschluss
IN:
Alarmeingang
Aktivierung des digitalen Eingangs
durch Verbinden der Anschlüsse IN
und G.
D/N Anschluss eines lichtabhängigen
Widerstandes (LDR = Light
Dependent Resistor) zur Steuerung
der Tag/Nacht Funktion.
