47
Français

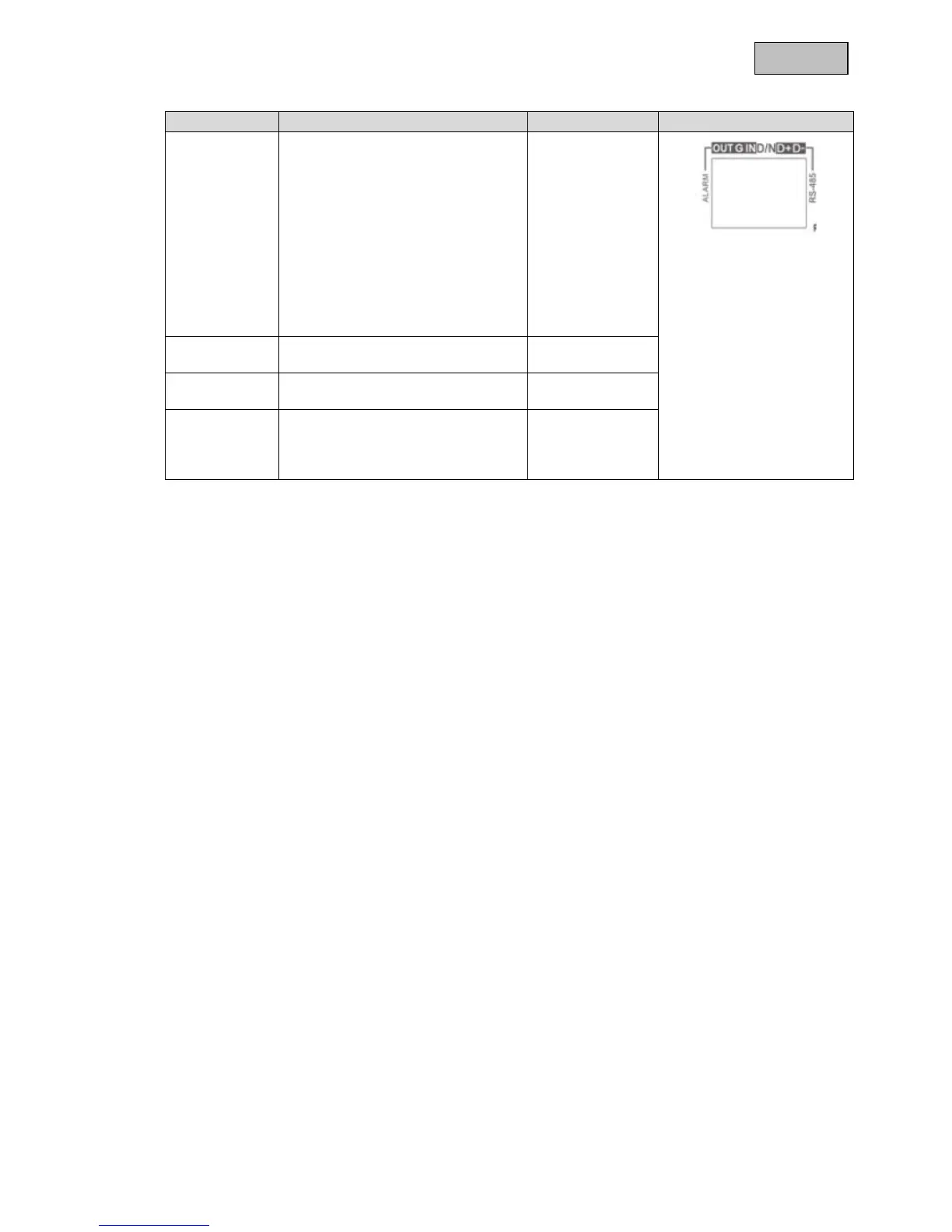

Connexion Description Charge max.
OUT : Sortie
d’alarme
La sortie d’alarme est activée soit
par la détection de mouvement
intégrée soit par l’entrée d’alarme.
La sortie d’alarme est une sortie
transistor (Open Collector) dont la
charge de courant de commutation
ne doit pas dépasser 200 mA. La
sortie est conçue comme une
simple sortie de commutation. Lors
de l’utilisation, une tension
d’alimentation externe doit être
mise à disposition.
200 mA
G : Mise à la
terre
Raccordement à la masse
IN : Entrée
d’alarme
Activation de l’entrée numérique en
raccordant les connexions IN et G.
D/N Connexion d’une photorésistance
(LDR = Light Dependent Resistor)
pour le pilotage de la fonction
jour/nuit.
