Instalación 18

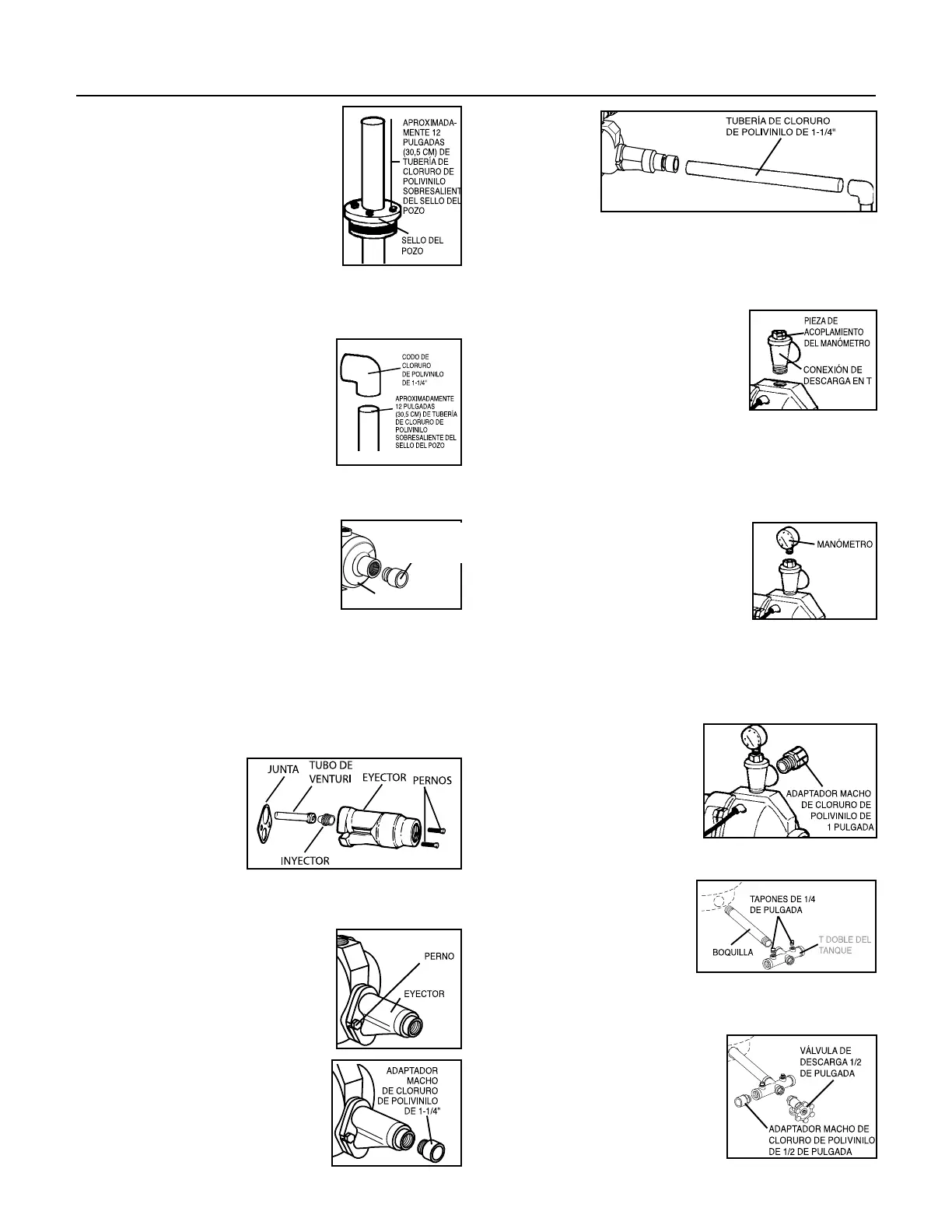

4. SOSTENGA EL TUBO, retire la abrazadera
del tubo y deslice el sello del pozo por
encima de la tubería de PVC rígido y
sobre el entubado del pozo. Coloque
la ensambladura de tal manera que
sobresalgan doce pies (3,65 metros) del
tubo de cloruro de polivinilo rígido del
sello del pozo. Haga girar los pernos en
el sello del pozo, en forma alternada, en
la dirección de las agujas del reloj, hasta
que las empaquetaduras de caucho hayan quedado ajustadas
contra el entubado del pozo y la tubería de PVC rígido.
5. Pegue el codo de cloruro de polivinilo
de 1-1/4" en el tubo de cloruro de
polivinilo rígido que sobresalga del
sello del pozo. Si lo desea, podrá cortar
parte del tubo de cloruro de polivinilo
rígido antes de pegar el codo. Use
una lima recta o redonda para alisar el
interior de cualquier tubo de cloruro de
polivinilo rígido que haya sido cortado.
6. Enrosque un adaptador macho de cloruro
de polivinilo de 1-1/4" en la parte delantera
de la bomba. Apriételo a mano, entonces
apriételo un cuarto de vuelta con una
llave.
7. Abra el juego
de eyección FP520-
100-P2. Enrosque el
tubo venturi más corto
en el eyector alado
de injector hasta que
quede rme. Coloque la
empaquetadura sobre el
tubo venturi de manera
que las aberturas en la empaquetadura queden alineadas con
las aberturas en el eyector.
8. Deslice los pernos a través de las
aberturas para los pernos a cada lado
del eyector, a través de la junta y una
el eyector con los pernos a la parte
delantera de la bomba. Apriete los
pernos de manera que queden seguros.
9. Enrosque un adaptador macho de
cloruro de polivinilo de 1-1/4" en la parte
delantera del eyector. Apriételo a mano,
entonces apriételo un cuarto de vuelta
con una llave.
10. Pegue todos
los tramos
de tubo y
adaptadores
de cloruro de
polivinilo que
necesite para
conectar el codo de cloruro de polivinilo al adaptador macho de
cloruro de polivinilo de 1-1/4" en la parte delantera de la bomba.
11. Aplique 2-3 vueltas de cinta de teón
en las roscas macho de la conexión
en T de descarga. Utilizando una llave
para tubos, enrosque la conexión
de descarga en T tipo de 1" en la
parte superior de la bomba. Quite el
manómetro de la parte superior de la
conexión de descarga en T.
13. Aplique 2-3 vueltas de cinta de teón
para tapar y calibrar las roscas.
Enrosque de nuevo el acoplador del
manómetro en la conexión de descarga
en T y enrosque el manómetro en la
pieza de acoplamiento del manómetro.
Asegúrese de que todas las conexiones
estén bien apretadas y selladas.
15. Atornille un adaptador de PVC
macho de 1” en la salida de la
conexión de descarga en T.
16. Enrosque una entrerrosca
de 10” x 1” en el tanque de
presión. Enrosque la doble T
del tanque en la entrerrosca
de manera que los dos
oricios de 1/4” en la doble T
del tanque queden dirigidos hacia arriba. Tape las dos salidas en
la doble T del tanque con dos tapones de 1/4”.
14. Complete todas las conexiones eléctricas como se describe en
la sección de Cableado de la Bomba.
LOS PASOS DEL 7 AL 9 SON PARA LOS
MODELOS DE BOMBAS CONVERTIBLES
ACE5C y ACE10C
17. Enrosque la válvula de desagüe
de 1/2" en la parte delantera de la
T doble del tanque. Enrosque el
adaptador macho de cloruro de
polivinilo de 1" en el lado de entrada
de la T doble del tanque. Conecte la
plomería de la casa al otro lado de la
cruz del tanque.
ADAPTADOR MACHO
DE CLORURO DE
POLIVINILO DE 1-1/4"
BOMBA
12. Cebe la bomba como se describe en la sección de Cebado de la
Bomba.
