Acrel DTSD1352 User Manual

4
脉冲常数
Pulse constant
6400imp/kWh,400imp/kWh（与基本电流对应）(Correspond
with the basic current)
接口与通信规约
Interface and communication
RS485：Modbus RTU
通信地址范围
Range of communication
address
Modbus RTU:1~ 255；
波特率 Baud rate
1200bps~19200bps
工作温度
Operation temperature
-30℃~+60℃
存储温度
Storage temperature
-30℃~+70℃
相对湿度
Relative humidity
≤95%（无凝露）(No condensation)

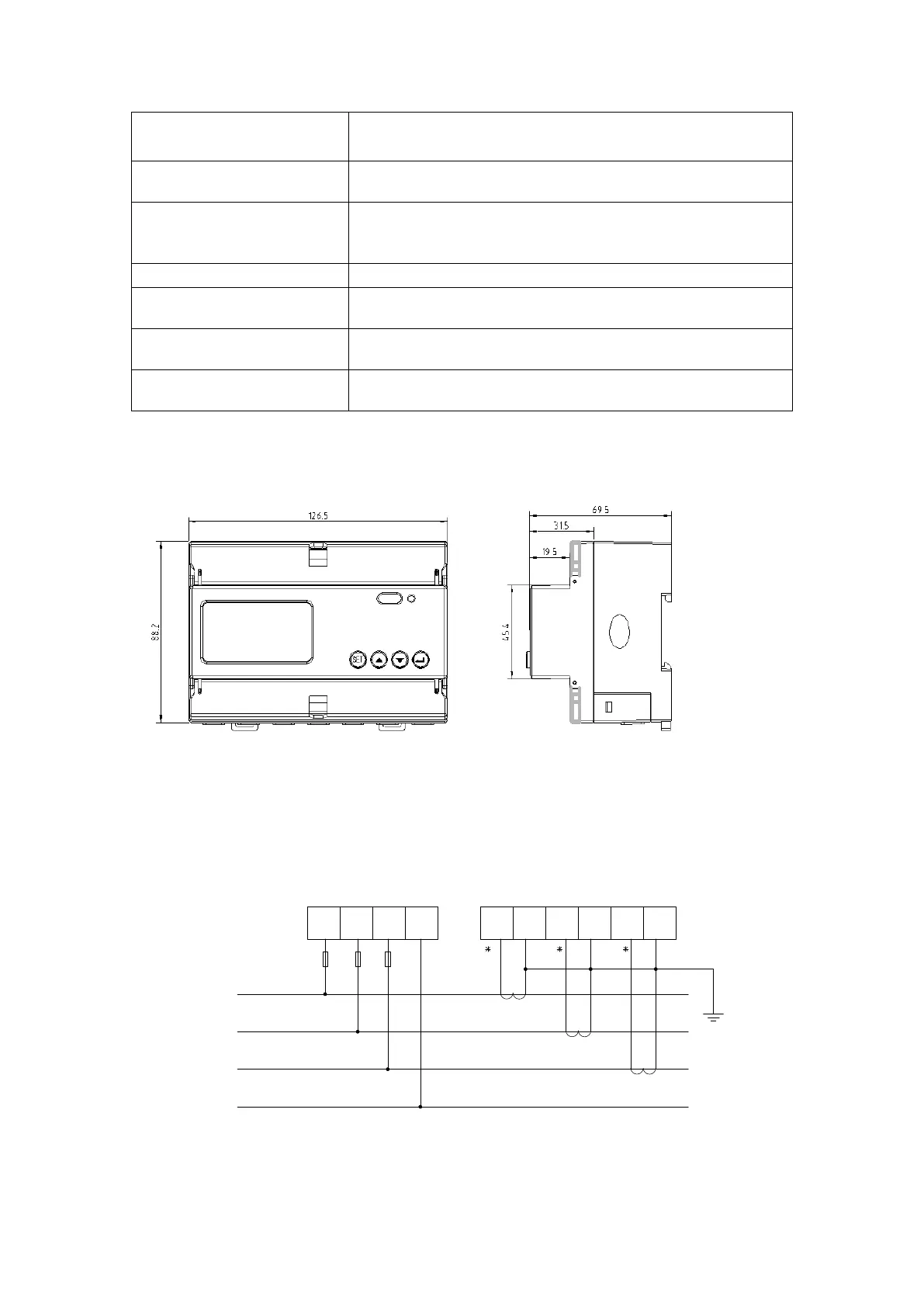

5 外形尺寸 Dimension drawings
图 1 外形尺寸图（单位：mm）
Fig 1 Outline (unit: mm)
6 接线与安装 Wiring and installing
6.1 电压电流接线示意图 Wiring sample of voltage and current
Ua Ub Uc N
Ia* Ia Ib* Ib Ic* Ic
A
B
C
N
图 2 三相四线经互感器接入
Fig 2 Three phase four lines connect via CT
