33
5 6 7

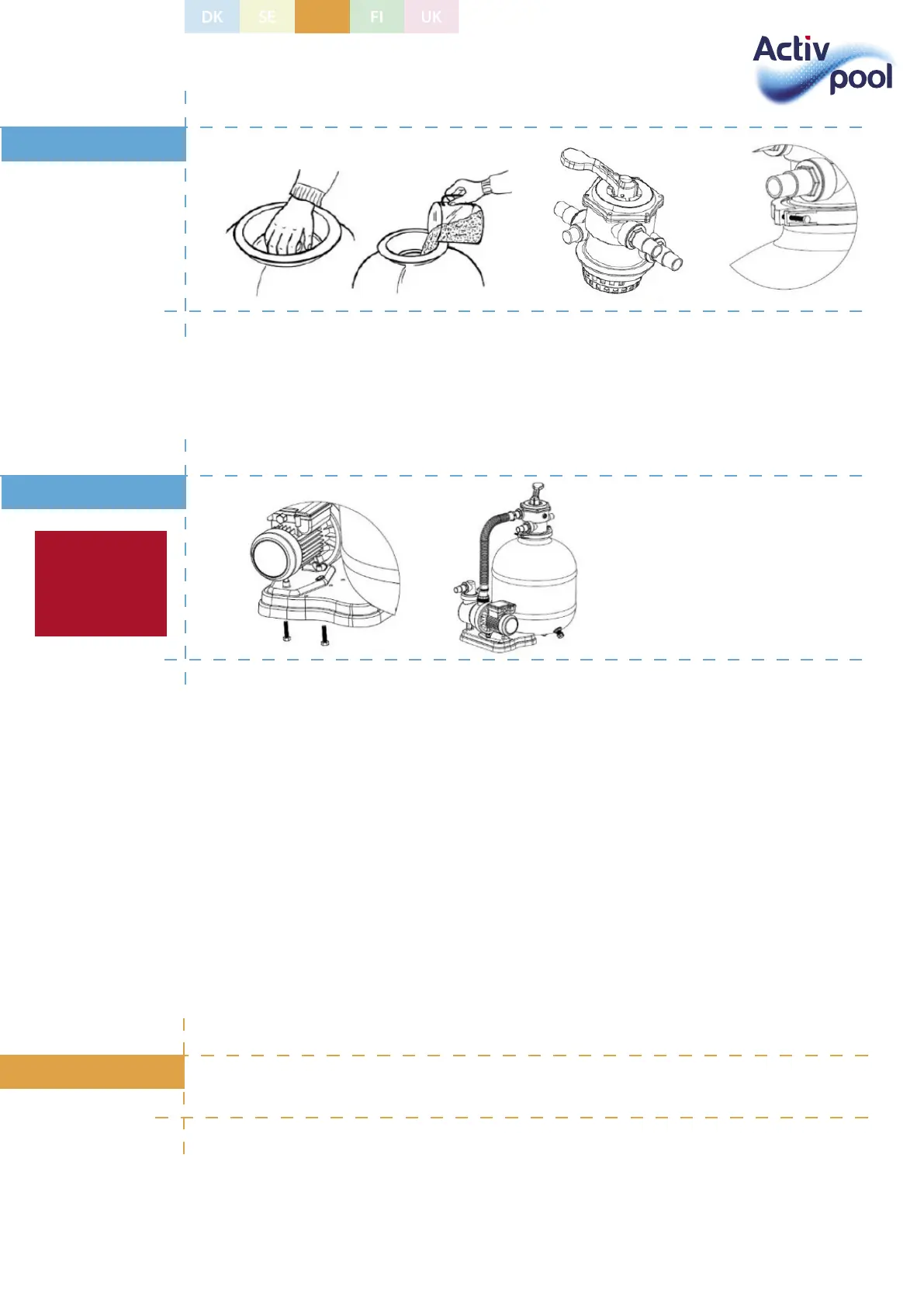

4.2 TILKOBLINGER FOR PUMPE OG VEGGSKIMMER
Pumpen (1) må plasseres på sin spesielle plass på støtteplaten (10) og festes til underlaget med de
skruene den er utstyrt med (g. 8).
8 9
1) Koble pumpens trykkside (OUT) med ventilens pumpekobling. Bruk koblingen og klemmene
den er utstyrt med (1-2 g. 9).
2) Koble skimmerkoblingen til pumpens sugeside (IN). (Se merking på pumpen.)
3) Forbind munningens kobling for vanninntak til bassenget med 7-veisventilens returkobling
(RETURN).
4) Sugeslangen som fører det urene vannet fra bassenget (bassengskimmer) til pumpen, skal
monteres på innløpskoblingen med en klemme. (Se merkingen på pumpen). Monter slangen
som fører det rene vannet tilbake til bassenget, til 7-veisventilen merket med ”RETURN”.
5) Koble en passende slange til avløpsmunningen (WASTE) når funksjonen for tilbakespyling
ønskes, slik at det skitne vannet kan dreneres til et valgt sted.
Alle slanger må festes med sikkerhetsklemmer. Fyll opp bassenget – påse at vannstanden når ca.
halvveis opp på sugemunningen til veggskimmeren.
Nå kan systemet startes. Følg anvisningene nedenfor.
Slå ALLTID av pumpen før du endrer driftsstilling på 7-veisventilens håndtak.
FIGUR
FIGUR
MERK
DK
SE
NO
FI
UK
PUMPE
IKKE
INKLUDERT
