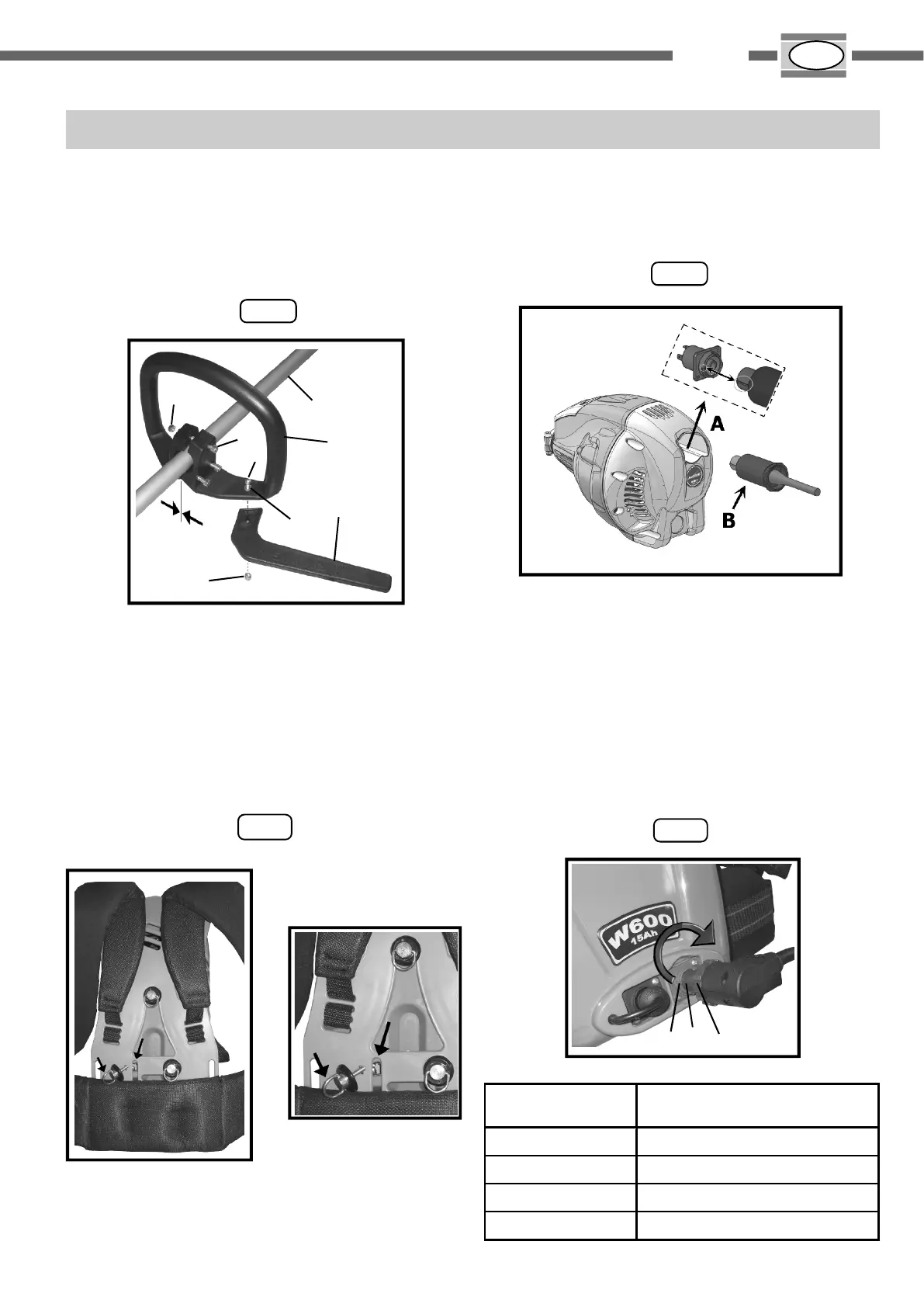

6. ENSAMBLAJE
MONTAJE DE LA EMPUÑADURA (L) Fig 1
Retirar los tornillos (1) y alargar al empuñadura (2) para
introducirla en el tubo (3) y fijarla utilizando los tornillos (1) y
las tuercas (4). Posicionar la barrera de seguridad (5) en su
correspondiente alojamiento y fijarla utilizando el tornillo (6),
la arandela (8) y la tuerca (7). La posición de la empuñadura
puede regularse dependiendo de las exigencias del operador.
CONEXIÓN DE LA BATERÍA AL SISTEMA DE CORREAS
Fig. 2
Conectar la batería al sistema de correas a través de los 3
ganchos rápidos (B). Introducir el gancho (B) en su lugar (A)
y bloquearlo girándolo en sentido horario unos 90°.
CONEXIÓN DEL CABLE DE MOTOR Fig. 3
1)
Gire la manga izquierda (B);
2)
Insertar el manguito (B) en (A);
3)
Gire hacia la derecha el casquillo (B) para fijarlo;
CONEXIÓN DE LA MÁQUINA A LA BATERÍA y ARRANQUE
Fig. 4-5
Asegurarse de utilizar solamente baterías originales ACTIVE.
Conectar el cable del motor (A) al conector de la batería (B)
y bloquearlo girando 90º en sentido horario el anillo (C). Llevar
el interruptor sobre la posición (1) Fig. 5 Verificar que el led
sobre el motor esté encendido y pulsar primero la palanca
de seguridad (4) y después la palanca de aceleración (2).
FIG . 4
FIG . 3
FIG . 1
FIG . 2
A
B
A
B
2
3
7
1
6
4
5
8
A
B
C
COLOR DEL LED
SOBRE EL MOTOR
ESTADO DE LA BATERÍA
Verde Batería cargada del 100% al 80%
Verde / Amarillo Batería cargada del 80% al 50%
Amarillo / Rojo Batería cargada del 50% al 20%
Rojo Batería cargada del 20% al 0%
