I
ITALIANO
9

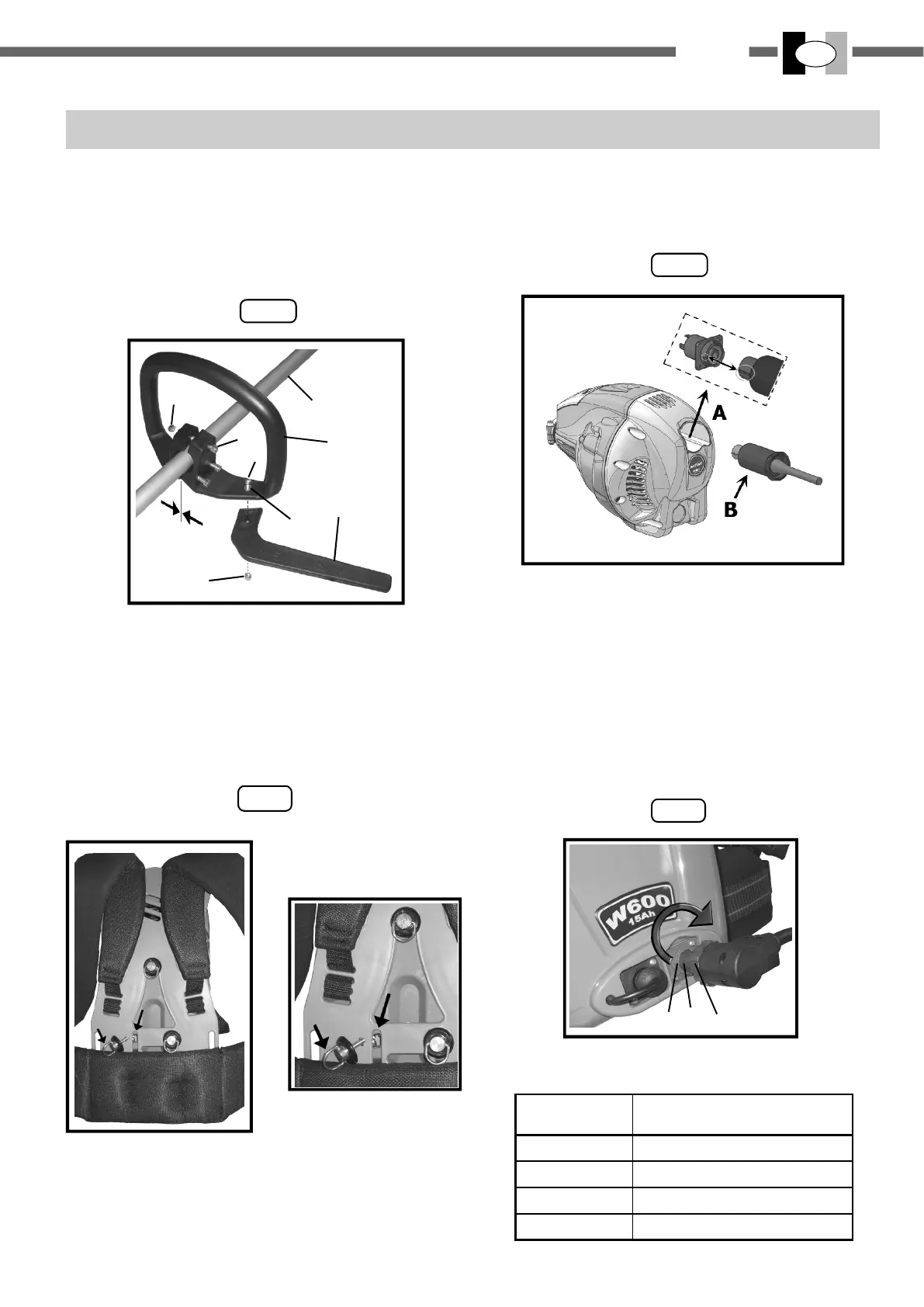

6. ASSEMBLAGGIO
MONTAGGIO IMPUGNATURA (L) Fig 1
Togliere le viti (1) ed allargare l’impugnatura (2) per infilarla
nel tubo (3) e fissarla tramite le viti (1) e i dadi (4). Posiziona-
re la barriera di sicurezza (5) nell’apposito alloggiamento e
fissarla tramite la vite (6), la rondella (8) e il dado (7).
La posizione dell'impugnatura è registrabile secondo le esi-
genze dell'operatore.
COLLEGAMENTO DELLA BATTERIA AL CINGHIAGGIO
Fig. 2
Collegare la batteria al cinghiaggio tramite i 3 ganci rapidi
(B). Inserire il gancio (B) nella sua sede (A) e bloccarlo gi-
randolo in senso orario di 90°.
COLORE LED
SUL MOTORE
STATO DELLA BATTERIA
Verde Batteria carica dal 100% al 80%
Verde / Giallo Batteria carica dal 80% al 50%
Giallo / Rosso Batteria carica dal 50% al 20%
Rosso Batteria carica dal 20% allo 0%
COLLEGAMENTO DEL CAVO AL MOTORE Fig. 3
1)
Ruotare in senso anti-orario il manicotto (B);
2)
Inserire il manicotto (B) nella presa (A);
3)
Ruotare in senso orario il manicotto (B) per bloccarlo;
COLLEGAMENTO DELLA MACCHINA ALLA BATTERIA e
AVVIAMENTO Fig. 4-5
Assicurarsi di utlizzare solo batteria originali
ACTIVE
.
Collegare il cavo del motore (A) al connettore della batteria
(B) e bloccarlo girando di 90° in senso orario l’anello (C).
Portare I’interruttore sulla posizione (1) Fig. 5
Verificare che il led sul motore sia acceso e premere prima
le leva di sicrezza (4) e poi la leva acceleratore (2).
FIG . 4
FIG . 3
FIG . 1
FIG . 2
A
B
A
B
2
3
7
1
6
4
5
8
A
B
C
