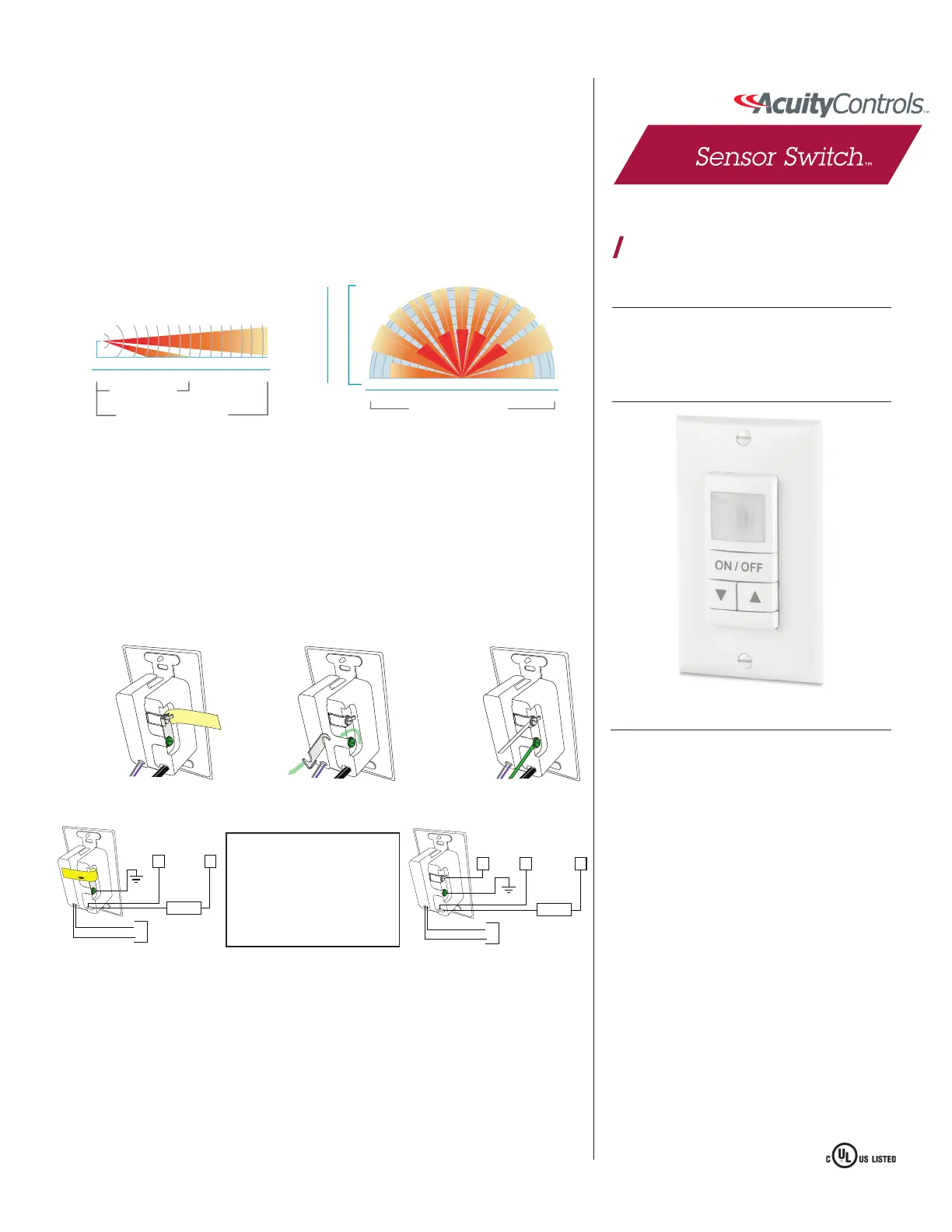

HOJA DE
INSTRUCCIONES
© 2015 Acuity Brands Lighting Inc., todos los derechos reservados.01/2018
ESPECIFICACIONES
ESPECIFICACIONES FÍSICAS
TAMAÑO: 2,74in de alto x 1,68in de ancho x 1,63in de profundidad
(6,96cm x 4,27cm x 4,14cm)
(sin incluir correa de tierra)
PESO: 5onzas
MONTAJE: Caja de conexión de salida individual
ALTURA DE MONTAJE 30-48in (76,2-121,9cm)
ESPECIFICACIONES ELÉCTRICAS
CARGA MÁXIMA (relé)
800W a 120VCA/1200W a 277VCA/1500W a 347VCA
CARGA MÍNIMA: Ninguna
CARGA DE MOTOR: 1/4hp
CORRIENTE DE DRENAJE MÁX.: 50mA
SALIDA MÍN. DE ATENUACIÓN DE 0 A 10V: <0,3V
FRECUENCIA: 50/60Hz (los temporizadores son 1,2x para 50Hz)
ESPECIFICACIONES AMBIENTALES
TEMPERATURA DE FUNCIONAMIENTO: 14°F a 160°F (-10°C a 71°C)
HUMEDAD RELATIVA: 20% a 75% sin condensación
CONFORME A LAS NORMAS ROHS
WSX D
Interruptor de pared de
ocupación con atenuación
911-00059-003
CONVERSIÓN DEL CABLEADO DE SOLO TIERRA NO NEUTRO A NEUTRO
Este producto está preconfigurado para cableado sin un cable neutro; sin embargo, si el código requiere
conexión a un cable neutro, la unidad se convierte fácilmente en segundos.
Paso 1:
Retirar la
etiqueta amarilla.
Paso 2:
Aflojar los tornillos
y retirar el enlace
metálico.
Paso 3:
Conectar el cable neutro
al tornillo plateado, y el
de tierra al tornillo verde.
CABLEADO A TIERRA NO NEUTRO CABLEADO A NEUTRO
36 30 20 10 0 ft 10 20 30 36
12 9 6 3 0 m 3 6 9 12
Detección de movimientos
cortos a ~20 ft
6
3
0 m
20
10
0 ft
Cobertura de movimientos
cortos a ~40 ft
VISTA SUPERIOR
1,2 m
4 ft
Detección de
movimientos cortos a ~20 ft
Detección de movimientos
grandes a >36 ft
VISTA LATERAL
0 18 27 369
ft
0 6 9 123
m
36 30 20 10 0 ft 10 20 30 36
12 9 6 3 0 m 3 6 9 12
Detección de movimientos
cortos a ~20 ft
6
3
0 m
20
10
0 ft
Cobertura de movimientos
cortos a ~40 ft
VISTA SUPERIOR
1,2 m
4 ft
Detección de
movimientos cortos a ~20 ft
Detección de movimientos
grandes a >36 ft
VISTA LATERAL
0 18 27 369
ft
0 6 9 123
m
TIERRA
H
N
CARGA
NEGRO
NEGRO
REMOVE METAL LINK
IF CONNECTING TO
NEUTRAL
VIOLETA (+)
GRIS (-)
ATENUACIÓN
H
NN
TIERRA
CARGA
NEGRO
NEGRO
VIOLETA (+)
GRIS (-)
ATENUACIÓN
CABLEADO DE 120/277VCA
NEGRO* - Entrada de línea
NEGRO* - Salida de carga
VIOLETA - Salida de atenuación de baja tensión
(0-10VCC)
GRIS - Voltaje bajo común
*Los cables NEGROS
se pueden invertir.
}
CÓDIGO DE COLOR DE LOS CABLES
CABLEADO DE 347VCA (opción de -347)
Los cables rojos reemplazan a los cables negros.
NOTAS:
1.) Según los requisitos del Código Eléctrico Nacional (NEC), los cables violeta y gris de 0 a 10V deben
instalarse como Clase uno.
2.) Los cables de control de 0 a 10V no deben superar los 250ft (76m) de longitud y deben tener un tamaño
no inferior a 20AWG.
PATRÓN DE COBERTURA
• Detección de movimientos cortos (p. ej., movimientos de las manos) a hasta 20ft (6,10m)
• Detección de movimientos grandes (p. ej., caminar) mayor a 36ft (10,97m), ~2025ft
2
.
• Cobertura de infrarrojo pasivo (PIR) de pared a pared.
• Las unidades con la opción de tecnología dual pasiva (PDT), también llamada Microphonics
TM
, proporcionan
detección superpuesta de la actividad humana en toda el área de cobertura PIR. El filtrado avanzado se utiliza
para evitar que los ruidos no pasajeros mantengan las luces encendidas.
