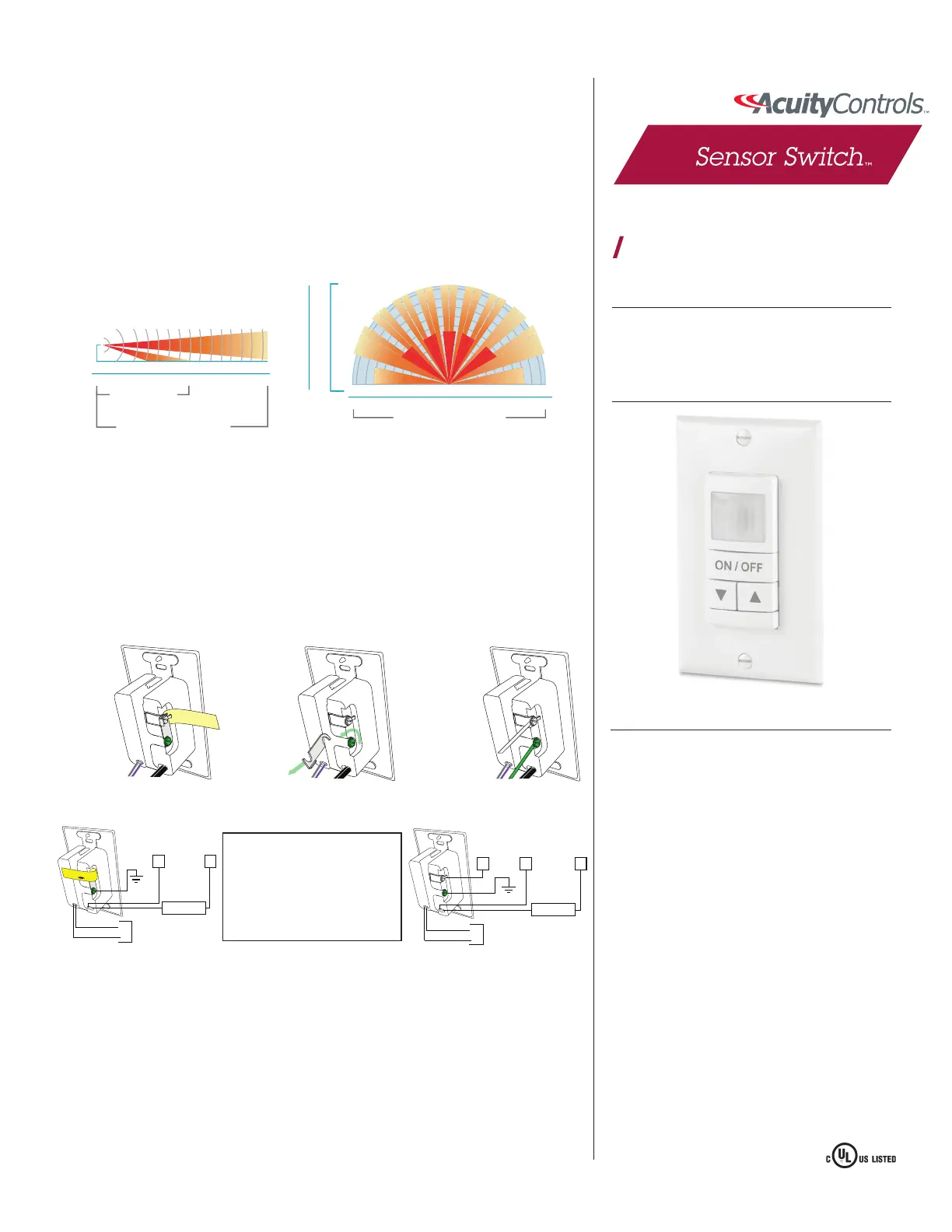

FEUILLE
D’INSTRUCTION
©2015Acuity Brands Lighting, Inc. Tous droits réservés.12/2015
SPÉCIFICATIONS
SPÉCIFICATIONS PHYSIQUES
TAILLE: 2,74po (h)×1,68po (l)×1,63po (p)
(6,96cm×4,27cm×4,14cm)
(tresse de masse non comprise)
POIDS: 5oz (0,14kg)
MONTAGE: Boîtier à commande simple
HAUTEUR DE MONTAGE: 30 à 48po (76,2 à 121,9cm)
SPÉCIFICATIONS ÉLECTRIQUES
CHARGE MAXIMALE (relais)
800W à 120Vca / 1200W à 277Vca / 1500W à 347Vca
CHARGE MINIMALE: Aucun
CHARGE DU MOTEUR: 1/4CV
COURANT ABSORBÉ MAX: 50mA
010V DE SORTIE D’ATTÉNUATION MIN.: <0,3V
FRÉQUENCE: 50/60Hz (les circuits va-et-vient sont de
1,2× pour 50Hz)
SPÉCIFICATIONS ENVIRONNEMENTALES
TEMP. DE FONCTIONNEMENT: 14° à 122°F (-10° à 50°C)
HUMIDITÉ RELATIVE: 20 à 75% sans condensation
COMPATIBILITÉ ROHS
WSXD
Interrupteur mural de présence
à gradation
CONVERSION DU RACCORDEMENT À LA TERRE SEULEMENT PAS DE NEUTRE AU NEUTRE
Ce produit est préconfiguré pour un câblage sans neutre; cependant, si un code exige le branchement au
neutre, l’unité convertit facilement en quelques secondes.
Étape1:
Retirez
l’étiquette
jaune
Étape2:
Desserrez les vis
et retirez le lien
métallique
Étape3:
Reliez le neutre à
la vis argentée et la
terre, à la vis verte
CÂBLAGE À LA TERRE PAS DE NEUTRE CÂBLAGE VERS LE NEUTRE
36 30 20 10 0 pi 10 20 30 36
12 9 6 3 0 m 3 6 9 12
Détection des petits
mouvements jusqu’à
environ 20 pi
6
3
0 m
20
10
0 pi
Rayonnement d’environ 40 pi
pour les petits mouvements
VUE DE DESSUS
1.2 m
4 pi
Détection des
petits mouvements
jusqu’à environ 20 pi
Détection des mouvements
importants à >36 pi
VUE LATÉRALE
0 18 27 369
pi
0 6 9 123
m
36 30 20 10 0 pi 10 20
30 36
12 9 6 3 0 m
3 6 9 12
Détection des petits
mouvements jusqu’à
environ 20 pi
6
3
0 m
20
10
0 pi
Rayonnement d’environ 40 pi
pour les petits mouvements
VUE DE DESSUS
1.2 m
4 pi
Détection des
petits mouvements
jusqu’à environ 20 pi
Détection des mouvements
importants à >36 pi
VUE LATÉRALE
0 18 27 369
pi
0 6 9 123
m
TERRE
H
N
CHARGE
NOIR
REMOVE METAL LINK
IF CONNECTING TO
NEUTRAL
VIO (+)
GRIS (-)
GRADATION
H
NN
VIO (+)
GRIS (-)
TERRE
CHARGE
NOIR
NOIR
GRADATION
CÂBLAGE 120/277Vca
NOIR* – Entrée de la ligne
NOIR* – Sortie de charge
VIOLET – Sortie d’atténuation basse tension (0-10Vcc)
GRIS – Basse tension habituelle
*Les fils NOIRS
peuvent être inversés
}
CLÉ DE COULEUR DE FIL
CÂBLAGE 347Vca (option -347)
Les fils rouges remplacent les fils noirs.
REMARQUES:
1.) Conformément aux exigences du NEC, les fils violet et gris doivent être installés en classe1.
2.) Les fils de commande 0-10V ne doivent pas dépasser 250pi (76m) de long et doivent être dimensionnés à
au moins 20AWG.
911-00059-003
DIAGRAMME DE RAYONNEMENT
• Détection des petits mouvements (mouvement de la main p.ex.) jusqu’à 20pi (6.10m), environ 625pi
2
• Détection des mouvements importants (une personne qui marche p.ex.) supérieure à 36 pi (10,97m),
environ 2025pi
2
• Rayonnement PIR sur toute la zone
• Les unités dotées de l’option à double technologie passive (PDT, également appelée Microphonics
MC
) offrent
une détection par chevauchement de l’activité humaine sur toute la zone de rayonnement PIR. Le filtrage
avancé sert à empêcher les sons émis par les non-occupants de laisser l’éclairage allumé.
