Acuva ArrowMAX 2.0 - Anhang A: Anleitung zur Installation der Armatur

ArrowMAX 2.0 BenutzerhAndBuch
47
DEUTSCH
1. Bohren Sie ein 3/4”-Loch in die Arbeitsplatte, in die die intelligente Armatur eingesetzt werden
soll.
2. Fädeln Sie das Armaturenkabel in das 3/4”-Loch und stecken Sie den Armaturenstiel in das Loch.
3. Führen Sie das Stromkabel der Armatur durch das Kunststo-Abstandsstück unter der Arbeitsplatte,
um sicherzustellen, dass das Kabel nicht an der Arbeitsplatte eingeklemmt wird, wenn die Armatur
an ihrem Platz befestigt wird, und vergewissern Sie sich, dass die O-Ring-Dichtung des
Abstandsstücks nach oben zeigt, um gegen die Arbeitsplatte abzudichten.
4. Bringen Sie das Kunststogewinde an der Armaturenspindel an und ziehen Sie es gegen den
Abstandshalter um die Armatur zu befestigen. Vergewissern Sie sich, dass der Armatur richtig
positioniert ist, bevor Sie die Schraube festziehen.
5. Um die ¼”-Wasserleitung an den Wasserhahnstamm anzuschließen, schieben Sie die
Sechskantmutter auf das Rohr, gefolgt von der Kunststohülse und der Kunststorohrhalterung.
Drücken Sie das Rohrende und die Hülse auf die Unterseite des Wasserhahnstiels und ziehen
Sie die Sechskantmutter mit der Hand an, dann ziehen Sie die Mutter mit einem
Schraubenschlüssel eine Vierteldrehung an.

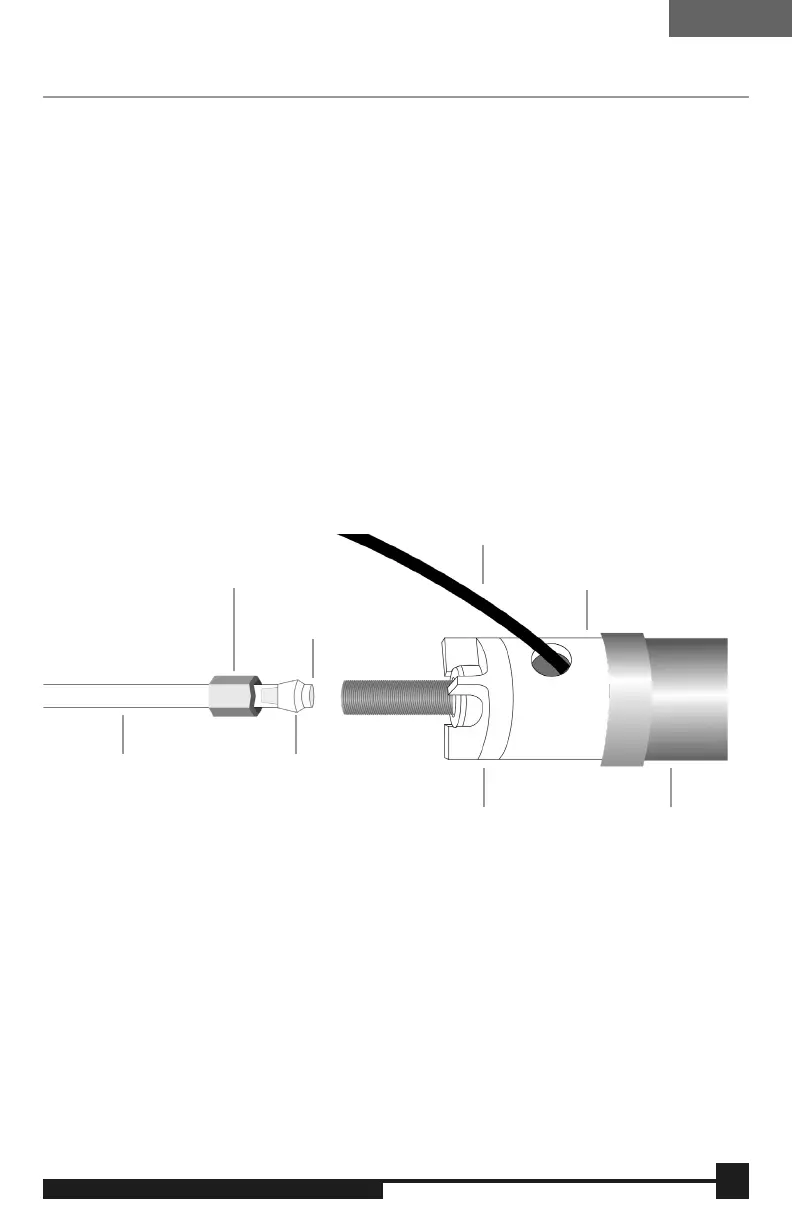

ANHANG A: ANLEITUNG FÜR DIE INSTALLATION DER ARMATUR
6-Kant Mutter Nut
Presshülse1/4” Wasserleitung Line
Befestigung
Armatur
Intelligente Armatur
Distanzstück
Anschlusskabel für die
Armatur
Anschlussstück
