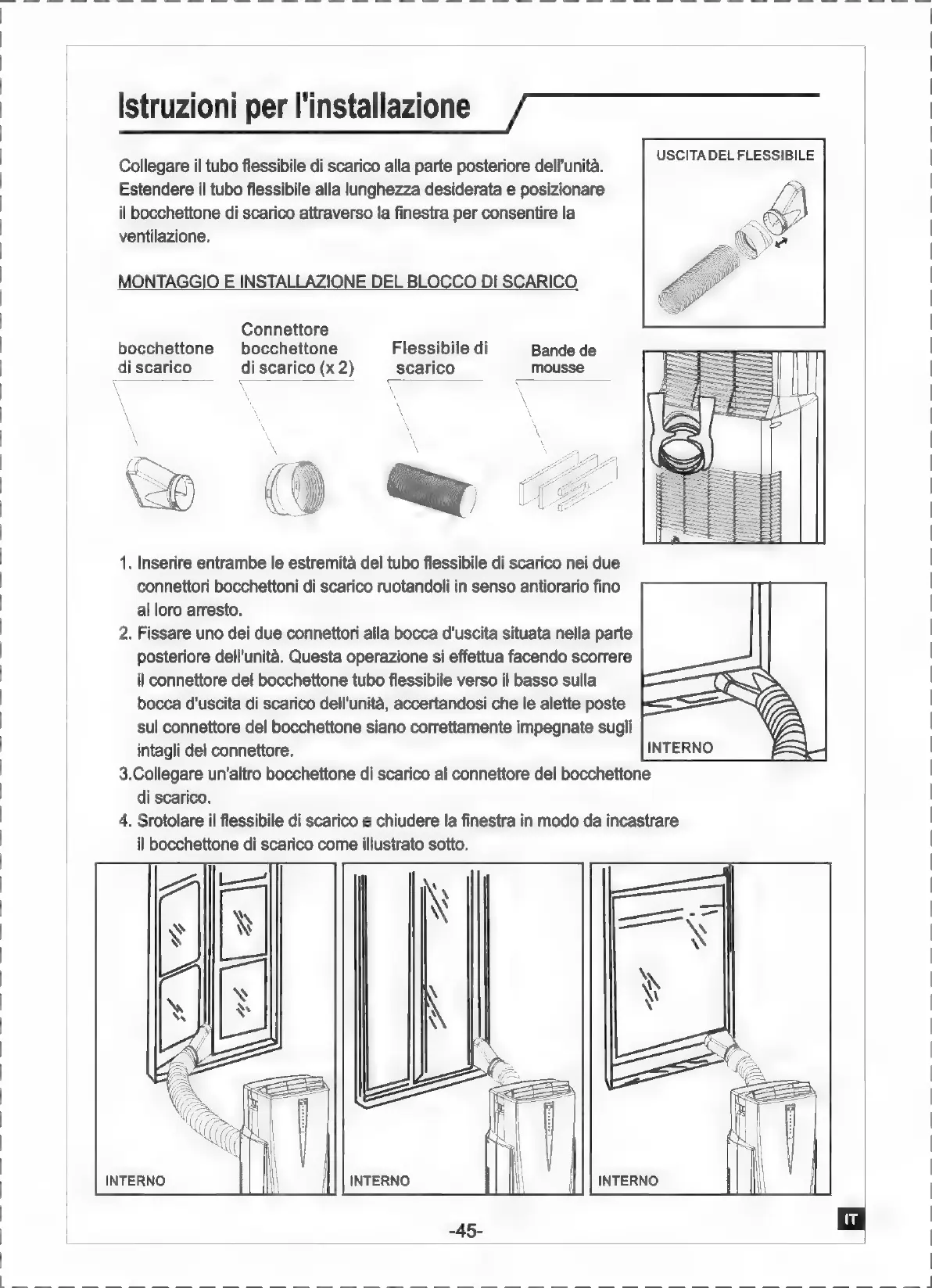

Collegare il tubo flessibile di scarico alla parte posteriore dell'unità.
Estendere il tubo flessibile alla lunghezza desiderata e posizionare
il bocchettone di scarico attraverso la finestra per consentire la
ventilazione.
MONTAGGIO E INSTALLAZIONE DEL BLOCCO DI SCARICO
Connettore
bocchettone bocchettone Flessibile di Bande de
di scarico di scarico (x 2) scarico mousse
1. Inserire entrambe le estremità del tubo flessibile di scarico nei due
connettori bocchettoni di scarico ruotandoli in senso antiorario fino
al loro arresto.
2. Fissare uno dei due connettori alla bocca d'uscita situata nella parte
posteriore dell'unità. Questa operazione si effettua facendo scorrere
il connettore del bocchettone tubo flessibile verso il basso sulla
bocca d'uscita di scarico dell'unità, accertandosi che le alette poste
sul connettore del bocchettone siano correttamente impegnate sugli
intagli del connettore.
3.Collegare un'altro bocchettone di scarico al connettore del bocchettone
di scarico.
4. Srotolare il flessibile di scarico e chiudere la finestra in modo da incastrare
il bocchettone di scarico come illustrato sotto.
INTERNO | | \ INTERNO | | || | | INTERNO
