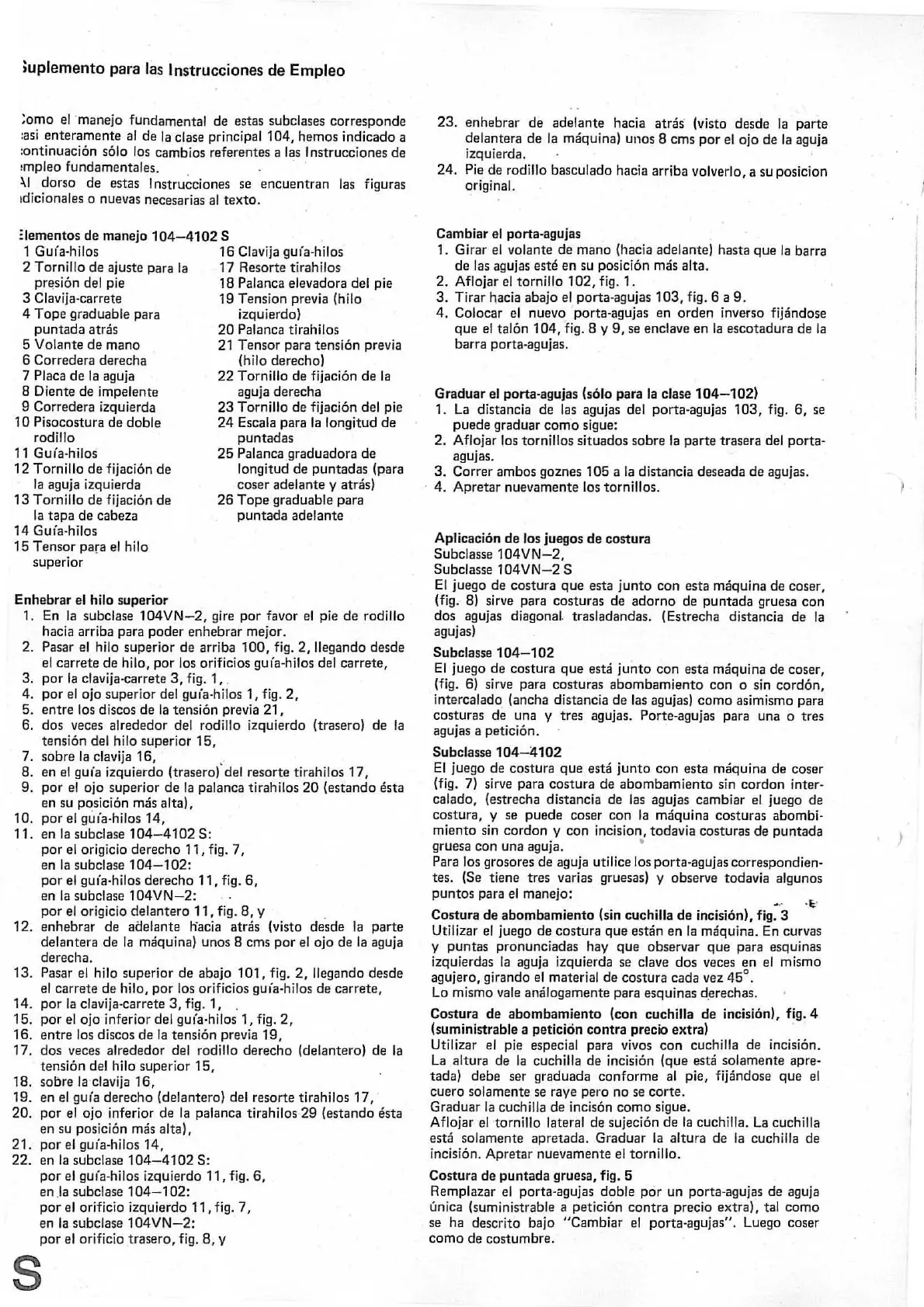

,uplemento para
las
lnstrucciones
de
Empleo
;omo
el
·manejo fundamental
de
estas subclases corresponde
:asi
enteramente
al
de
la
clase principal 104, hemos indicado a
:
ontinuacion
solo los cambios referentes a las lnstrucciones
de
:mpleo fundamentales. ·
\I
dorso
de
estas I nstrucciones
se
encuentran las figuras
1dicionales o nuevas necesarias
al
texto
.
:lementos de manejo
104-4102
S
1 Guia-hilos
2 Tornillo
de
ajuste para
la
presion del pie
3 Clavija-carrete
4
Tope
graduable para
puntada
atras
5 Volante
de
mano
6 Corredera derecha
7 Placa
de
la aguja
8 Diente
de
impelente
9 Corredera izquierda
10
Pisocostura
de
doble
rodillo
11
Guia-hilos
12
Tornillo
de
fijacion de
la
aguja izquierda
13 Tornillo
de
fijacion
de
la
tapa
de
cabeza
14
Guia-hilos
15
Tensor
para el hilo
superior
Enhebrar el hilo superior
16
Clavija guia-hilos
17
Resorte tirahilos
18
Palanca elevadora del pie
19 Tension previa (hilo
izquierdo)
20
Palanca tirahilos
21 Tensor para tension previa
(hilo derecho)
22
Tornillo de fijacion de
la
aguja derecha
23
Tornillo de fijacion del pie
24
Escala para
la
longitud
de
puntadas
25
Palanca_graduadora
de
longitud de puntadas (para
coser
adelante y atras)
26
Tope
graduable para
puntada
adelante
1. En
la
subclase
104VN-2,
gire
por
favor
el
pie
de
rodillo
hacia arriba para
poder
enhebrar mejor.
2. Pasar el hilo superior
de
arriba
100,
fig.
2,
llegando desde
el
carrete
de
hilo,
por
los orificios guia-hilos del carrete,
3.
por
la clavija-
carrete
3,
fig. 1,
4.
por
el
ojo superior del guia-hilos 1, fig.
2,
5.
entre
los discos
de
la
tension previa
21,
6.
dos veces alrededor del rodillo izquierdo (trasero)
de
la
tension del hilo superior 15,
7.
sobre
la
clavija
16,
8.
en el guia izquierdo (trasero)° del resorte tirahilos
17,
9.
por
el
ojo superior
de
la palanca tirahilos
20
(estando esta
en su posicion mas alta),
10.
por
el gu(a-hilos
14,
11. en
la
subclase
104-4102
S:
por
el origicio derecho 11, fig.
7,
en
la
subclase
104-102:
por
el guia-hilos derecho
11,
fig.
6,
en
la
subclase
104VN-2:
por
el
origicio
delantero
11, fig .
8,
y .
12.
enhebrar
de
aaelante
h·acia
atras (visto desde la parte
delantera
de
la
maquina) unos 8 ems
por
el ojo de
la
aguja
derecha.
13.
Pasar el hilo superior
de
abajo
101,
fig.
2,
llegando desde
el
carrete de hilo,
por
los orificios gu(a-hilos
de
carrete,
14.
por
la clavija-carrete
3,
fig. 1, .
15.
por
el
ojo inferior del gu(a-hilos 1, fig.
2,
16.
entre
los discos
de
la
tension previa 19,
17. dos veces alrededor del rodillo derecho (delantero)
de
la
tension del hilo superior
15,
18. sobre la clavija 16,
19. en
el
guia
derecho (delantero) del resorte tirahilos
17,
20
.
por
el
ojo inferior
de
la
palanca tirahilos 29
(estando
esta
en su posicion mas alta),
21 .
por
el guia-hilos
14
,
22.
en
la
subclase
104-4102
S:
por
el
guia-hilos izquierdo
11,
fig.
6,
en
.
la
subclase
104-102:
por
el
orificio izquierdo
11,
fig.
7,
en la subclase
104VN-2:
por
el orificio
trasero,
fig.
8,
y
s
23
. enhebrar
de
adelante hacia atras (visto desde
la
parte
delantera de la maquina) unos 8 ems
por
el
ojo
de
la aguja
izquierda.
24.
Pie de rodillo basculado hacia arriba volverlo, a su posicion
original.
Cambiar el porta-agujas
1. Gi rar el volante
de
mano (hacia
adelant
e) hasta
que
la
barra
de
las agujas este en su posicion mas alta.
2.
Aflojar
el
tornillo
102,
fig.
1.
3.
Tirar hacia abajo
el
porta-agujas
103,
fig. 6 a
9.
4.
Colocar
el
nuevo porta-agujas
en
orden
inverse fijandose
que
el
talon
104,
fig. 8 y
9,
se enclave
en
la
escotadura
de
la
barra
porta
-agujas.
Graduar el porta-agujas (solo para
la
clase
104-102)
1.
La
distancia
de
las agujas del porta-agujas
103,
fig.
6,
se
puede graduar
como
sigue:
2. Aflojar los tornillos situados sobre la
parte
trasera del porta-
agujas.
3.
Correr ambos goznes
105
a
la
distancia deseada
de
agujas.
4.
Apretar
nuevamente los tornillos.
Aplicacion de los juegos
de
costura
Subclasse
104VN-2,
Subclasse
104VN-2
S
El
juego de costura
que
esta
junto
con
esta maquina
de
coser,
(fig. 8) sirve para costuras
de
adorno
de
puntada
gruesa
con
dos agujas diagonal. trasladandas. (Estrecha distancia de
la
agujas)
Subclasse
104-102
El
juego
de
costura
que
esta
junto
con
esta maquina de coser,
(fig. 6) sirve para costuras
abombamiento
con
o sin
cordon,
intercalado (ancha distancia
de
las agujas)
como
asimismo para
costuras
de
una
y tres agujas. Porte-agujas para una o tres
agujas a peticion.
Subclasse
104-4102
El
juego
de
costura
que
esta
junta
con
esta maquina
de
coser
(fig. 7) sirve para
costura
de
abombamiento
sin
cordon
inter-
calado, (estrecha distancia de las agujas cambiar el juego
de
costura, y se puede coser
con
la maquina costuras abombi-
miento
sin
cordon
y con incision, todavia
costu
ras
de
puntada
gruesa
con
una aguja.
•
Para los grosores
de
aguja utilice los porta-agujas correspondien-
tes. (Se tiene tres varias gruesas) y observe todavia algunos
puntos
para el manejo:
-~·
Costura de abombamiento (sin cuchilla de incision), fig. 3
Utilizar el juego de costura
que
est.in
en
la maquina. En curvas
y puntas pronunciadas hay
que
observar
que
para esquinas
izquierdas
la
aguja izquierda se clave
dos
veces en
el
mismo
agujero, girando
el
material de costura
cada
vez
45°.
Lo mismo vale analogamente para esquinas d_erechas.
Costura
de
abombamiento (con cuchilla de incision), fig. 4
(suministrable a peticion contra precio extra)
Utilizar el pie especial para vivos
con
cuchilla
de
incision.
La altura
de
la
cuchilla
de
incision (que esta solamente apre-
tada) debe ser graduada
conforme
al
pie, fijandose
que
el
cuero solamente se raye pero
nose
carte
.
Graduar la cuchilla
de
incison
como
sigue.
Aflojar
el
tornillo lateral de sujecion
de
la
cuchilla.
La
cuchilla
esta solamente apre
ta
da. Graduar la altura
de
la
cuchilla de
incision. Apretar nuevamente el
tornillo.
Costura de puntada gruesa, fig. 5
Remplazar el porta-agujas
doble
par
un porta-agujas de aguja
(mica (suministrable a peticion
contra
precio extra), tal
como
se ha descrito bajo
"Cambiar
el porta-agujas". Luego easer
como
de
costumbre.
)
