16
737.096 | 11.37
DE

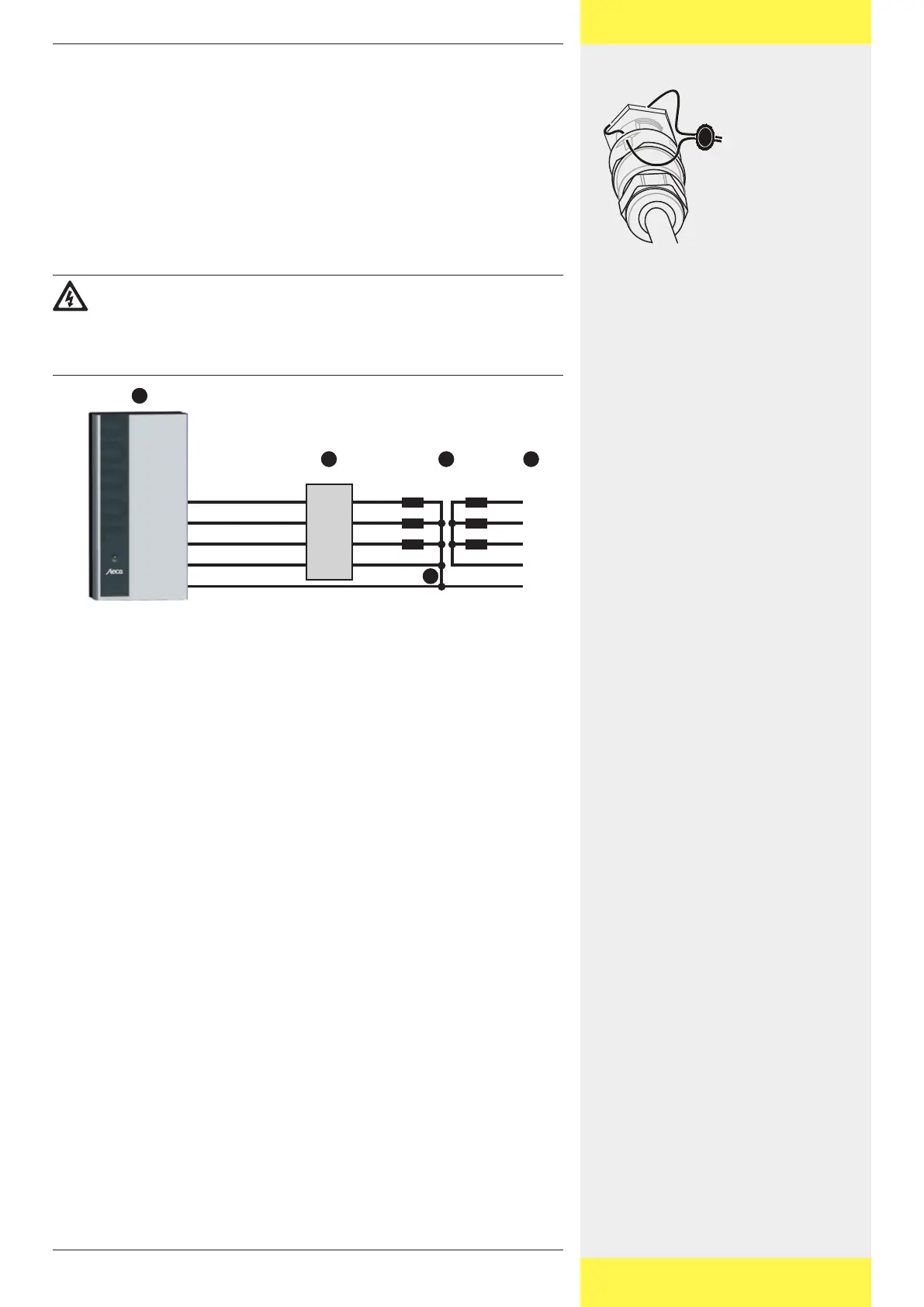

4.4.2 AC-Anschluss verplomben
Der AC-Anschluss kann verplombt werden. Dazu wird der Plombierdraht durch die
Gegenmutter der AC-Buchse am Wechselrichter und durch eine Öffnung im Ge-
genstecker geführt. Die Gegenmutter ist hierfür mit einer Bohrung versehen. Siehe
nebenstehende Abbildung.
4.4.3 Trenntransformator anschließen
Wenn ein Trenntransformator erforderlich ist, muss dieser verschaltet werden
wie nachstehend abgebildet. Fehlt die Verbindung , leuchtet die LED rot.
Grund: Der Wechselrichter speist nicht ein, da er die Isolation nicht überwachen
kann.
Gefahr
Lebensgefahr durch Stromschlag!
X Durch die abgebildete Verschaltung sind Primär- und Sekundärseite des Trenn-
transformators nicht galvanisch getrennt!
L1
L2
L3
N
PE
L1
L2
L3
PE
RCD
11
12
13 14 15
N
Verbindung N-PE Wechselrichter FI-Schutzschalter (RCD = Residual Current
Device) Trenntransformator Netz
