9
737.096 | 11.37
DE
3.4 Datenkommunikation
3.4.1 Überblick
Um auf einfache Weise einen Überblick über die Funktion des Systems zu erhal-
ten, werden innerhalb des Wechselrichters unter anderem Spannung, Strom und
Leistung der Solarmodule sowie die Netzfrequenz und die Netzspannung gemes-
sen. Außerdem werden die Energieerträge auf Tages-, Monats- und Jahresbasis
gespeichert.
Der Wechselrichter verfügt an seiner Unterseite über eine Einschubmöglichkeit
für Schnittstellenkarten. Im Auslieferungszustand ist der Wechselrichter mit ei-
ner RS485-Karte ausgerüstet, die zwei RJ45-Buchsen für den Anschluss beinhaltet.
Über ein optionales Display (StecaGrid Vision) können über die RS485-Schnittstel-
le sowohl die Messwerte als auch die Betriebszustände des Wechselrichters ab-
gelesen werden. StecaGrid Vision ermöglicht die vollständige, integrale Überwa-
chung des Photovoltaiksystems. Weitere Informationen u.a. zur Installation und
Inbetriebnahme finden Sie in der separaten Bedienungsanleitung.
Das Datenprotokoll des Wechselrichter wird auch von Meteocontrol WEB‘log
und vom Solar-Log der Firma Solare Datensysteme unterstützt. Über diese ex-
ternen Datenlogger lassen sich die Messwerte und Betriebszustände aus den
Wechselrichtern auslesen. Steca empfiehlt diese Systeme für eine professionelle
Anlagenüberwachung.
3.4.2 Verkabelung
Vorsicht
Gefahr von Materialschäden durch elektrische Spannung.
X Das alternative Datenkabel darf nur von einer Fachkraft angefertigt werden.

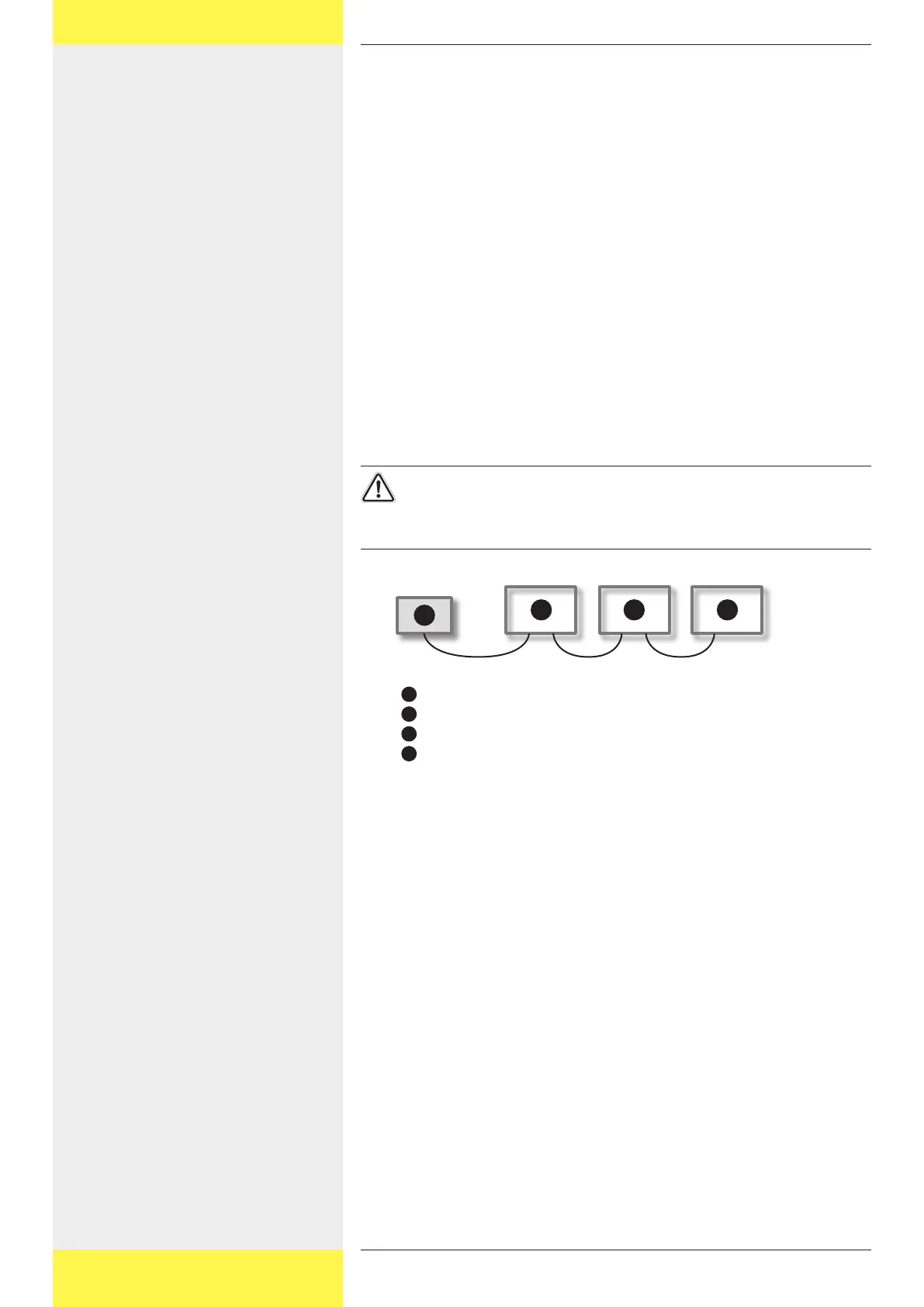

Verkabelungsschema
RS485 RS485 RS485
1
2 3 4
1
StecaGrid Vision oder externer Datenlogger (z. B. WEB‘log, Solar-Log)
2
erster Wechselrichter
3
Wechselrichter
4
letzter Wechselrichter, terminiert
Verkabelung mit mitgeliefertem Datenkabel
• Datenkabel:
– Je Wechselrichter wird ein Datenkabel mitgeliefert (1,5 m lang, RJ45-Ste-
cker mit Push-Pull-Verriegelung).
– Die mitgelieferten Datenkabel ermöglichen alle Datenverbindungen zwi-
schen Wechselrichtern und StecaGrid Vision, wenn die Geräte nah genug
montiert sind. Für entfernt montierte StecaGrid Vision und externe Daten-
logger alternatives Datenkabel verwenden; siehe unten.
• Geräteanschlüsse:
– StecaGrid Vision: 1x RJ45 (zusätzlich 1x COMBICON für alternatives
Datenkabel)
– Wechselrichter: 2x RJ45 (gleichwertig, können wahlweise verwendet
werden)
