FR
67
737.096 | 11.37
4.4 Raccordement (AC) de l’onduleur
Danger
Danger de mort par électrocution !
X Déconnectez l’onduleur du réseau AC lors des travaux sur l’installation solaire.
X Coupez l’interrupteur DC.
X Assurez-vous qu’il soit impossible de reconnecter l’alimentation électrique par
inadvertance.

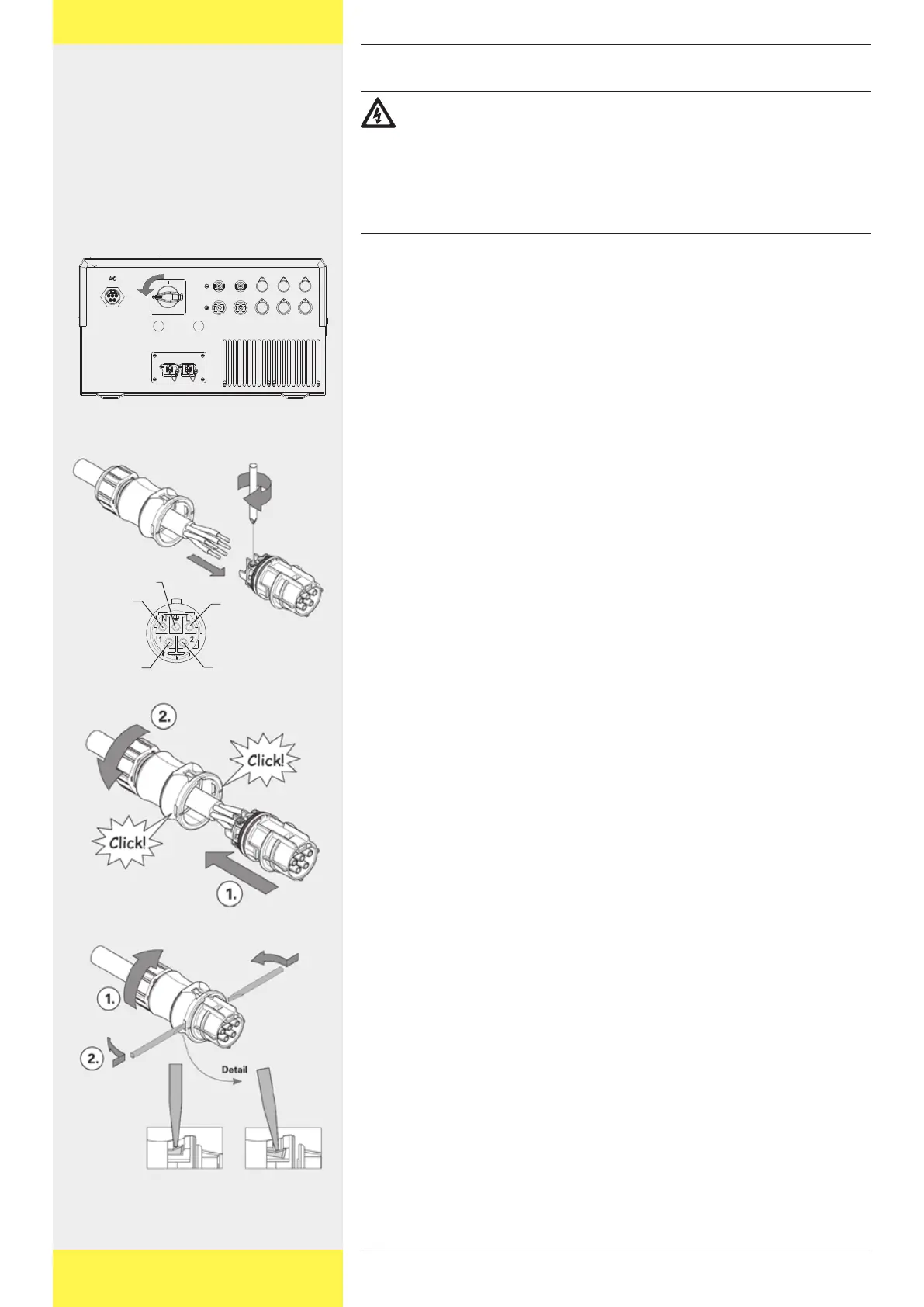

4.4.1 Raccordement de l’onduleur au câble AC
1. Coupez l’interrupteur DC.
2. Confectionnez le connecteur AC :
L’affectation des connecteurs est indiquée à côté des contacts et décrite
dans l’illustration ci-jointe.
3. Fermez le connecteur :
Faites glisser le connecteur dans le boîtier jusqu’à ce qu’il soit emboîté.
Serrez solidement les vis à la main.
4. Si vous devez ouvrir de nouveau le connecteur :
Desserrez les vis.
Appuyez sur le verrouillage avec un tournevis à l’endroit indiqué et
retirez le connecteur du boîtier.
Phase 1
Phase 2
Phase 3
Neutre
protection
