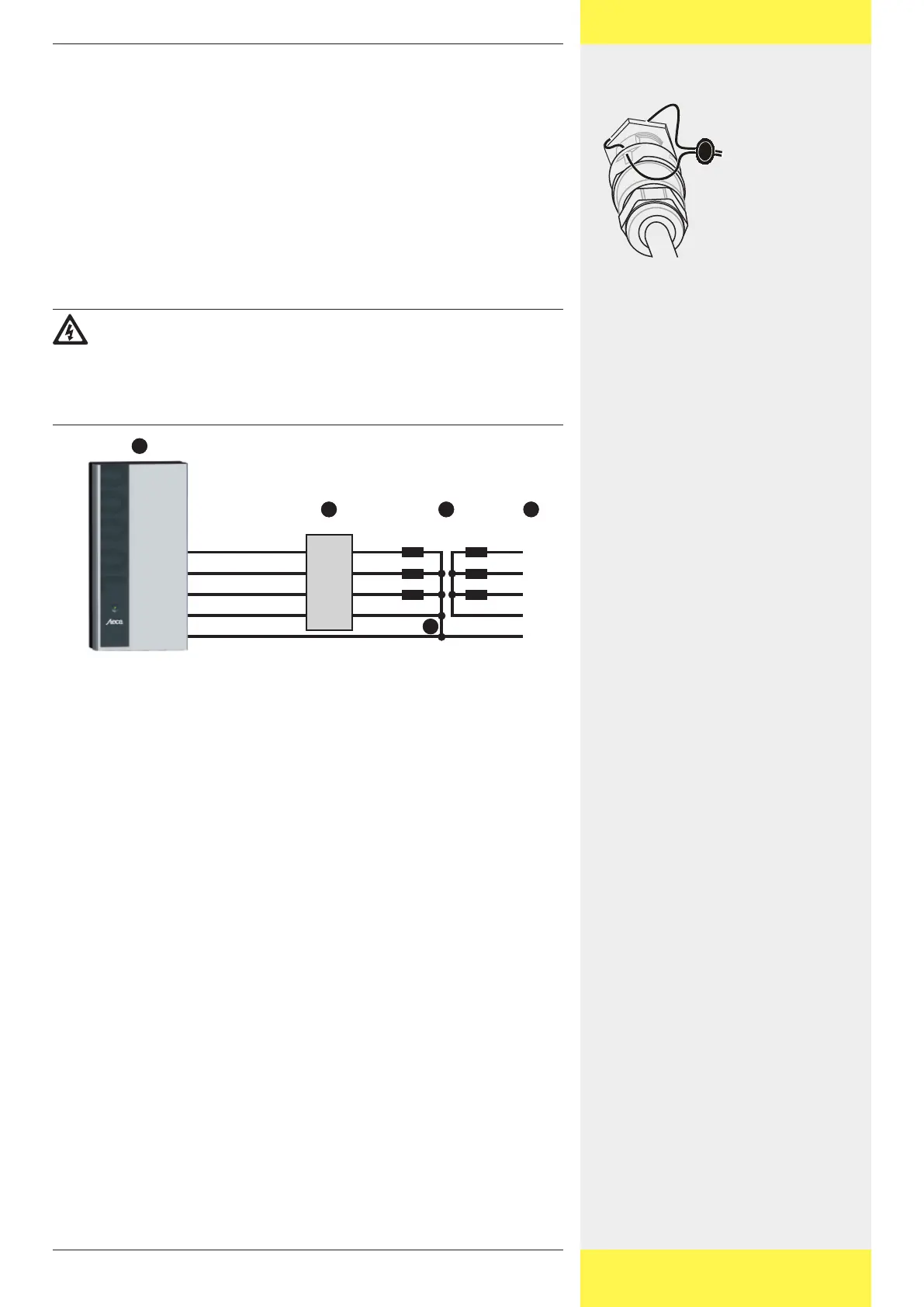

4.4.2 Plombage du raccord AC
Le raccord AC peut faire l’objet d’un plombage. Pour ce faire, le fil de plombage
doit passer par le contre-écrou de la prise femelle AC de l’onduleur ainsi que par
l’ouverture du contre-connecteur. Le contre-écrou présente un trou destiné à réa-
liser cette opération. L’illustration à droite vous fournit des informations complé-
mentaires à ce sujet.
4.4.3 Raccordement du transformateur d’isolement
S’il est nécessaire d’utiliser un transformateur d’isolement, celui-ci doit être rac-
cordé conformément aux indications des illustrations suivantes. Si aucune liaison
n‘est établie, la DEL s’allume en rouge.
Motif : l‘onduleur n‘injecte pas de courant car il n‘est pas en mesure de surveiller
l‘isolation.
Danger
Danger de mort par électrocution !
X L’illustration montre un type de raccordement où les circuits primaire et secon-
daire du transformateur d’isolement ne présentent pas de séparation galva-
nique !
L1
L2
L3
N
PE
L1
L2
L3
PE
RCD
11
12
13 14 15
N
Liaison N-PE Onduleur Disjoncteur différentiel (RCD = Residual Current De-
vice) Transformateur d‘isolement Réseau
